GTL-842 数字式线路保护测控装置
1.应用范围GTL-84(2)2数字式线路保护测控装置,主要应用于110kV及以下电压等级的线路,实现其保护、测量及断路器控制功能。

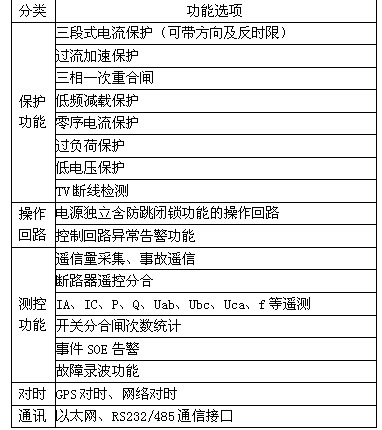

1.2 功能配置及特点功能配置表

主要特点
a. 4U标准铝型材机箱,组合插件式结构,后插拔机箱,各功能模块单独设计,强弱电彻底分离,抗干扰能力强,现场维护方便;
b. 多CPU智能插件设计,开入开出插件实现实时完全自检;可检测到每个继电器线圈;
c. 插件间基于CANBUS总线联系,减少插件间连线,接插不良实时检测;
d. 双32位机系统,系统冗余大;保护功能采用德州仪器公司出品的32位浮点DSP处理器,程序及数据在片内运行;运行速度快,可靠性高;
e. 人机界面、网络通讯等管理功能由飞利浦公司出品的32位ARM单片机实现,速度快,片内存储容量大,网络接口能力强;
f. 16位AD采样,测量精度高;每周波48点采样,谐波处理能力强;
g. 保护模块采用计算机辅助图形界面原理设计,便于系列产品二次开发与功能修改,工程设计灵活、快捷;
h. 完整的断路器操作回路,设有遥控跳、合闸、压力闭锁、弹簧未储能闭锁合闸功能等;
i. 选用192X64单色图文液晶,中英文界面菜单;可灵活选用以太网、双485接口;
j. 可保存不少于500个最近发生的事件报告及运行报告;
k. 人机管理模块采用实时多任务操作系统,界面、网络等任务实时性好;
l. 可存储10套保护定值,双重化定值区自检及互检相结合,定值切换安全方便;
m. 基于电力工业标准DL/T667-1999(IEC 60870-5-103)的标准通信规约,方便与微机监控或保护管理机联网通讯。
2. 技术指标2.1 额定数据a. 额定直流电压: 220V(110V订货时注明)
允许偏差+15%,-20%
b. 额定交流数据: 相电压100/V
零序电压
100V
交流电流
5A (1A订货时注明)
额定频率
50Hz (60Hz订货时注明)
c. 热稳定性:
交流电压回路:
长期运行1.4Un
交流电流回路:
长期运行2In
10s20In
1s40In
2.2 功耗a. 交流电压回路:
每相不大于0.5VA;
b. 交流电流回路:
In = 5A时每相不大于1VA;In = 1A时每相不大于0.5VA;
c. 保护电源回路:
正常工作时,不大于10W;保护动作时,不大于15W。
2.3 环境条件a. 环境温度:
工作: -25℃~+55℃。
储存: -25℃~+70℃,相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。
b. 相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时,平均最大湿度不超过50%。
c. 大气压力:80kPa~110kPa(相对海拔高度2km以下)。
...........
2.7 各整定元件工作范围及误差a. 定值整定范围
交流电压:
2V~120V;
交流电流: 0.1In~20In;
零序电流:
0.02A~12A。
b. 定值误差
电流:
< ±2.5%;
电压:
< ±2.5%。
2.8 延时元件整定范围及误差0s~2s(含2s)范围内不超过40ms,2s~100s范围内不超过整定值的±2%。
2.9 遥测、遥信量测量精度a. 电流、电压: 0.2 级;
b. 功率及其它: 0.5 级;
c. 遥信分辨率: < 1ms ;
d. GPS对时(带脉冲): < 1ms ;
e. 开入量外部无源,装置220V(110V)开入 。

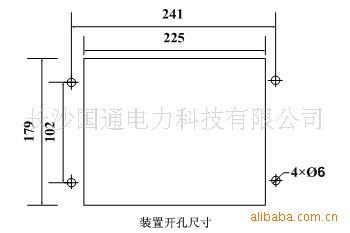

3.机箱结构
