传感器外型尺寸(表1)

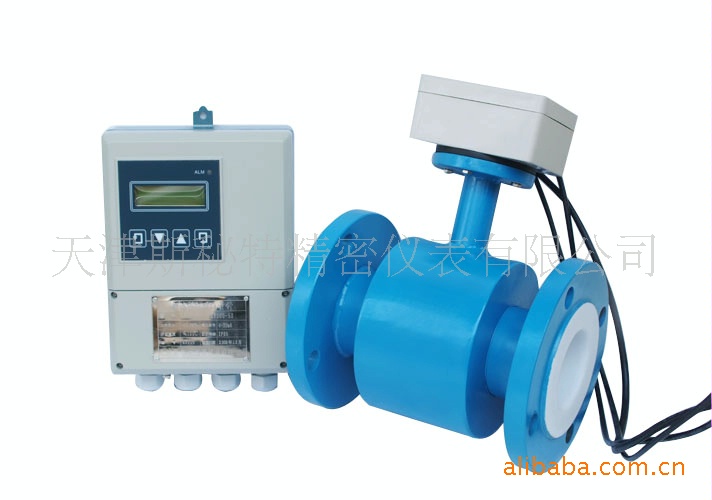

LDG型智能电磁流量计是我公司采用国内外先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。

产品特点：

▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲在现场可根据用户实际需要在线修改量程。

▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

▲采用SMD器件和表面贴装（SMT电路可靠性高）。

▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。

▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1

▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好

▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间

▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

2            安装

传感器可安装在任何位置，垂直水平也可倾斜，但安装应保证测量管内任何时候都能充满介质，不得有不满管现象或者有大量气泡能过传感器(图4)传感器水平安装时电极中心轴线尽量水平(图5)

         图4                           图5

对于液固两相介质，最好是垂直安装(图6)

传感器应远离大功率变频器或强磁场源。外磁场强度<400mA(图7)

 图6      图7                  图8

保证直管段长度(图8)

工艺管道密封橡胶垫接地法兰应同心，不得相互错位，避免产生漩涡流，影响流量信号(图9)

                      图9

在传感器临近管道进行焊接或火焰切割时，要有隔离措施防止衬里受热

▲具有自检与自论功
