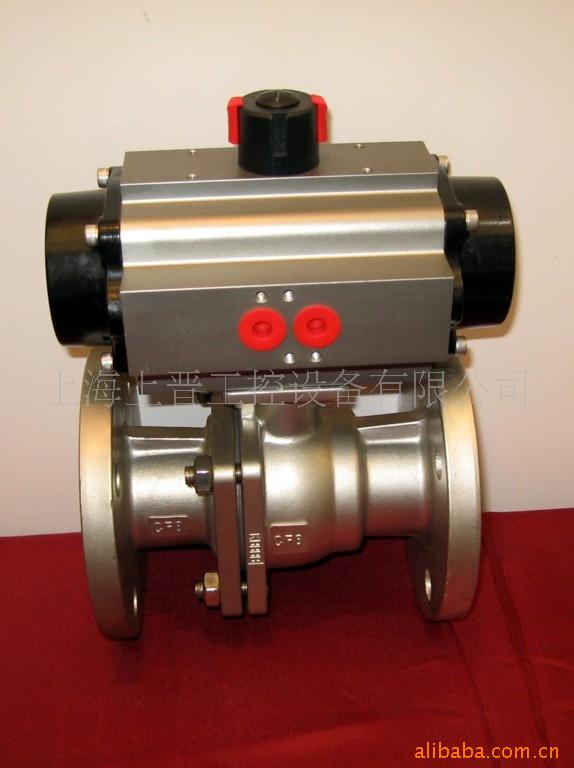

高温气动球阀 大温度250度 采用PPL密封(图)
POLOVO 气动球阀 |
POLOVO气动球阀特点 气动球阀具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置 ◇气动球阀附件选项 回讯器：也叫限位开关APL210N APL310，远程反馈开关信号(防爆)APL410 电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2 三联件：可对气源稳压、过滤、气缸加润滑油YT-200 手轮机构：转动手轮机构，可实现手动开、关阀 电气定位器：输入4～20mA信号,实现阀门调节功能 备注:气缸参数请另参考所选配的气动执行器资料 ◇气动球阀主要技术参数 空气驱动 | 压缩空气4-6bar(可带手轮) | 电驱动 | DC24V、AC220V、AC380V | 公称通经 | 15～250mm | 公称压力 | 1.6～4.0Mpa | 适用温度 | PTFE：-29～+178℃ | EK：-29～+250℃ | 连接方式 | 法兰 | 阀结构 | 两块式 | 阀体材质 | 316L、316、304、304L、碳钢 | 阀球材质 | 316L、316、304、304L | 密封材质 | PTFE、EK | 适用介质 | 气体、水及油类等 | 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
◇气动球阀设计标准 标准 | ANSI | DIN | GB | JIS | 测试检验 | API598，API6D | DIN3230/3,EN12266 | GB/T 13927 | JIS B2003 | 结构长度 | B16.10，BS2080 | 3202F4/F18(DN15～250)
3202F1/F17(DN15～250) | GB12221PN10～25(DN15～250)
GB12221PN40(DN15～250) | B2002 10K Form6(15A～250) | 法兰端面 | B16.5Rfserrated Finish(AARH200)
Bs1560Part2RF | 2501/1PN10～40
FacingDIN2526FORMC | GB9113.3～9113.5
PN16.25.40 | B2212 10K
B2214 20K |
◇气动球阀主要零部件材料 # | 零件 | 材质 | ANSI/JIS/DIN | ANSI/JIS/DIN | ANSI/JIS/DIN | 1 | 阀体 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 | 2 | 阀盖 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 | 3 | 球体 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | 4 | 阀座 | TFM1600/PTFE/RTFE | 5 | 螺栓 | A193-B8 | A193-B7 | 6 | 螺帽 | A194-8 | A194-2H | 7 | 阀盖垫圈 | PTFE | 8 | 阀杆 | SUS316 | SUS304 | 9 | 阀杆密封圈 | PTFE | 10 | 阀杆填料 | PTFE | 11 | 格南 | SUS316 | 12 | 碟型弹片 | SUS301 | 13 | 阀杆螺母 | A194-8 |
◇气动球阀主要外形及连接尺寸 Q641F
|
