POLOVO ZCZ ZCZP ZCLF蒸汽电磁阀
POLOVOZCZ ZCZP ZCLF蒸汽电磁阀特点 技术参数 | 1 | 高工作压力 | 1.6MPa〈1.0MPa〉 | | 2 | 工作压差 | 0.05～1.6MPa≥φ65 0.1～1.6MPa〈ZCZP系列0.04～1.0MPa〉 | | 3 | 介质 | 液体 气体 蒸汽 油 〈20CST | | 4 | 介质温度 | ≤180℃〈220℃ | | 5 | 电压 | AC：380V；220V； 36V/50Hz DC：24V 110V 220V | | 6 | 绝缘等级 | B级 | | 7 | 电源允许波动 | -15%～+10% | | 8 | 功率 | φ15～φ50 24W φ65～φ150 50W | | 9 | 响应时间 | φ15～φ50开≤1秒关≤3秒 φ65～φ150开≤3秒关≤5秒 | | 10 | 安装方式 | 介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质应清洁 |
ZCZ ZCZP ZCLF蒸汽电磁阀结构规格参数 | 型号 | 长mm | 高mm | 连接方式 | 材质 | | ZCZ-15 | 90 | 150 | G1/2”内螺纹 | 铜阀体 | | ZCZ-20 | 100 | 160 | G3/4”内螺纹 | | ZCZ-25 | 115 | 176 | G1”内螺纹 | | ZCZ-32 | 140 | 201 | G11/4”内螺纹 | | ZCZ-40 | 155 | 223 | G11/2”内螺纹 | | ZCZ-50 | 170 | 230 | G2”内螺纹 | | ZCZ-25F | 122 | 202 | 法兰4孔φ13.5孔径φ85孔距 | | ZCZ-32F | 140 | 240 | 法兰4孔φ17.5孔径φ100孔距 | | ZCZ-40F | 150 | 254 | 法兰4孔φ17.5孔径φ110孔距 | | ZCZ-50F | 160 | 265 | 法兰4孔φ17.5孔径φ125孔距 | | ZCZ-65F | 240 | 360 | 法兰4孔φ17.5孔径φ145孔距 | 铸铁阀体 | | ZCZ-80F | 280 | 400 | 法兰4孔φ17.5孔径φ160孔距 | | ZCZ-100F | 320 | 420 | 法兰8孔φ17.5孔径φ180孔距 | | ZCZ-150F | 400 | 570 | 法兰8孔φ22孔径φ240孔距 |

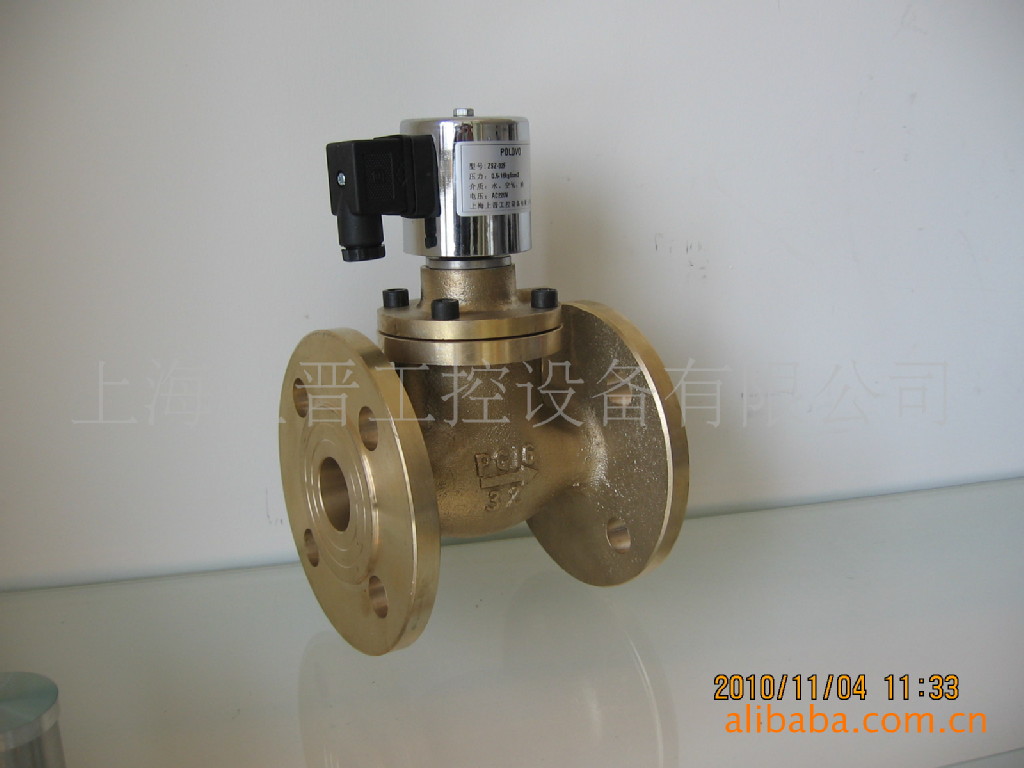

◇外形图ZCZ ZCZP ZCLF蒸汽电磁阀
|
