深圳市瑞安捷电子科技有限公司产品资料

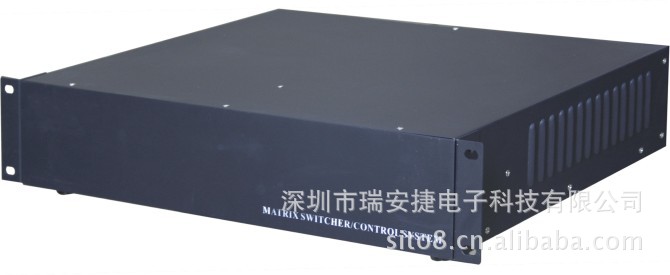

1.产品名称：2U中型矩阵主机

2.产品型号：RAJ4812

3.产品说明：

1.       微机模块化插板结构、高密度矩阵设计、大规模音视频切换专用芯片

2.       单机最大64台摄像机和16台监视器,多机箱支持最多1024台摄象机和64台监视器

3.       菜单综合设置    中英文菜单显示可选择系统时间、日期、运行状态、摄像机标题屏幕显示

4.       可使用最多16个功能完备、按人机工程学原理设计的键盘或多媒体终端对系统进行操作和编程

5.       键盘口令输入优先级操作系统可分区    管理系统安全

6.       自由、程序、同步、群组切换多种切换方式

7.       视频切换、音频切换、报警控制三位一体    内置16路报警输入/2路报警联动输出

8.       控制恒速或变速云台/控制电动镜头

9.       警后联动视频切换、音频切换    自动录像    报警输出可编程    报警状态输出

10.   RS-485通讯    RS-422通讯    RS-232通讯    强大网络控制功能

11.   可控制ROBOT、SENSORMATIC等多画面分割录像处理器

设备参数：

1.       供电电源    <50W AC220V±10% / 50Hz

2.       视频输入1Vp-p(75欧姆负载，不平衡)

3.       视频输出1Vp-p(75欧姆负载，不平衡)

4.       视频信噪比50db（加权）

5.       视频隔离度50db (加权)

6.       视频带宽17MHz(-3db)

7.       差分相位典型值为2%

8.       差分增益典型值为2%

9.       视频制式CCIR和PAL制

10.   音频输入幅值0-2Vp-p

11.   音频输出功率0.5W(8W)

12.   音频信噪比48db（加权

13.   音频隔离度48db（加权）

14.   音频带宽20KHz(-3db)

15.   切换时间<1毫秒

16.   视音频接口视频：BNC插座/音频：RCA插座

17.   环境温度-10℃~55℃

18.   环境湿度≤90℅RH(无凝结)

19.   外形尺寸310mm(L) ×480mm(W)×89mm(H)

20.   重量12KG

 产品型号：RAJ7003EM系列

产品名称：矩阵控制键盘

产品说明：

系统主控键盘是闭路电视监控系统重要的人机对话设备，它根据操作员的键入指令对系统中的视频切换设备、音频切换设备、摄像机解码设备以及报警控制设备进行操作，并接收和检测系统中各种设备发出的回送信息。液晶屏能显示输入的数据以及各种设备的运行状态。

系统主控键盘用户密码管理，必须输入正确密码才能对键盘进行操作。

主控键盘可以非常方便的控制云台转动和镜头动作，变速操纵杆能控制多种类型的智能高速球，能控制画面分割器。它能完成矩阵系统的全部操作和编程设置功能。

系统主控键盘与矩阵系统通过RS-485接口连接，控制距离达1500米。

系统主控键盘可以选择多种不同的摇杆

设备特性：

1.    液晶显示屏显示摄像机图像号码

2.     用户密码输入、操作安全可靠

3.     云台镜头控制、变速操纵杆控制变速球型摄像机

4. 监视器/摄像机选择、液晶显示屏显示运行状态

5.     控制解码器、画面分割器

6.多至16个系统键盘联机工作

7.     系统菜单综合设置

8.     报警布防、撤防、报警联动功能

 设备参数：

  供电电源：DC9V-DC12V        500mA
  通讯方式：RS-485半双工
  通讯速率：9600bps/s
  接    口：六芯电话插座
  环境温度：0℃~55℃
  环境湿度：≤90℅RH(无凝结)
  外形尺寸：395(L)×160(W)×62(H)

 重    量：12Kg
