一、结构特点和使用范围

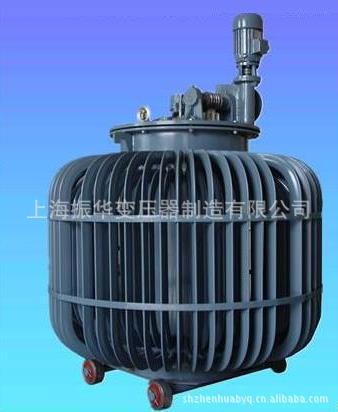

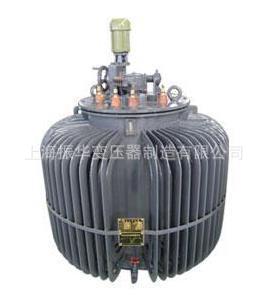

感应调压器是一种结构与堵转的绕线式步电动机相类似，当连续改变子与转子间的相对角位移时，其输出电压也可以连续改变的调压器。
二、型号及其含义
三、使用条件
◆ 海拔不超过1000米；
◆ 最高气温+40℃，最低气温_5℃；
◆ 空气相对湿度不超过85%；
◆ 不含有化学腐蚀性气体的环境中；
◆ 无爆炸危险的气体中；
◆ 户内使用；
◆ 不准并联运行。
四、绕组联结图
图1、单相全自耦感应调压器联结图 图2、三相全自耦感应调压器绕组联结图
图中：Wg--公共绕组 Wc2--二次串联绕组 WB--补绕组
五、基本规格和参数
额定容量
KVA | 相数 | 频率
Hz | 额定输入
电压V | 突出电压
范围V | 额定输出
电流A | 总损耗
(75℃)W | 空载电流
A | 绕组
联结图 | 16 | 1 | 50 | 220 | 0～400 | 40 | 900 | 11.2 | 图1 | 380 | 0～650 | 24.6 | 900 | 6.5 | 20 | 220 | 0～400 | 50 | 1060 | 13.6 | 380 | 0～650 | 30.8 | 1060 | 8 | 25 | 220 | 0～400 | 62.5 | 1250 | 17 | 380 | 0～650 | 38.5 | 1250 | 9.8 | 31.5 | 220 | 0～400 | 78.8 | 1500 | 10.6 | 380 | 0～650 | 48.5 | 1500 | 11.8 | 40 | 220 | 0～400 | 100 | 1800 | 25 | 380 | 0～650 | 61.5 | 1800 | 14.5 | 50 | 220 | 0～400 | 125 | 2120 | 30.7 | 380 | 0～650 | 76.9 | 2120 | 18 | 63 | 220 | 0～400 | 158 | 2500 | 37.5 | 380 | 0～650 | 96.9 | 2500 | 21.8 | 80 | 220 | 0～400 | 200 | 3000 | 46.2 | 380 | 0～650 | 123 | 3000 | 26.5 | 100 | 220 | 0～400 | 250 | 3550 | 56 | 380 | 0～650 | 154 | 3550 | 32.5 | 125 | 220 | 0～400 | 313 | 4250 | 69 | 380 | 0～650 | 192 | 4250 | 40 | 160 | 220 | 0～400 | 400 | 5000 | 85 | 380 | 0～650 | 246 | 5000 | 48.7 | 200 | 220 | 0～400 | 500 | 6000 | 103 | 380 | 0～650 | 308 | 6000 | 60 | 250 | 220 | 0～400 | 625 | 7000 | 125 | 380 | 0～650 | 385 | 7000 | 73 |
|
