电动法兰球阀概述
该
系列法兰球阀为软密封浮动球阀，采用了防静电、防爆出的阀杆设计，并有防火设计可选。中轴有蝶型弹簧自动压紧填料，使用寿命设计为10万次，维护期长；加
之阀体上有ISO5211安装平台设计，电气动球阀体积小，不受安装方向限制，被客户广泛认可。（阀连接：国标，美标，德标，日标（可选）。产品多用于化
工，水处理，工业气体，食品制药与机械制造等行业。

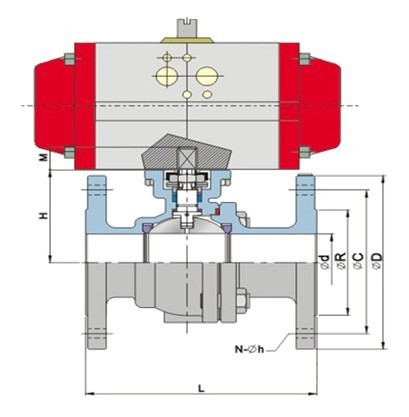

规格示例图
尺寸表（GB）
通径mm | 英寸“ | PN | Ød | L | ØR | ØD | ØC | H | N-Øh | M | ISO 5211 |
15 | 1/2 | 16 | 15 | 130 | 46 | 95 | 65 | 48 | 4-14 | 9 | F03-F04 |
20 | 3/4 | 20 | 130 | 56 | 105 | 75 | 53 | 4-14 | 9 | F03-F04 |
25 | 1 | 25 | 140 | 65 | 115 | 85 | 58 | 4-14 | 11 | F04-F05 |
32 | 11/4 | 25 40 | 32 | 165 | 76 | 140 | 100 | 71 | 4-18 | 11 | F04-F05 |
40 | 11/2 | 38 | 165 | 84 | 150 | 110 | 76 | 4-18 | 14 | F05-F07 |
50 | 2 | 50 | 230 | 99 | 165 | 125 | 85 | 4-18 | 14 | F05-F07 |
65 | 21/2 | 16 | 64 | 222 | 118 | 185 | 145 | 101.5 | 4-18 | 17 | F07-F10 |
25/40 | 8-18 |
80 | 3 | 16 | 76 | 241 | 132 | 200 | 160 | 111.5 | 8-18 | 17 | F07-F10 |
25/40 |
100 | 4 | 16 | 100 | 305 | 156 | 220 | 180 | 140 | 8-18 | 22 | F10 |
25/40 | 235 | 190 | 8-22 |
125 | 5 | 16 | 125 | 356 | 184 | 250 | 210 | 183 | 8-18 | 27 | F12 |
25/40 | 270 | 220 | 8-26 |
150 | 6 | 16 | 150 | 394 | 211 | 285 | 240 | 204 | 8-22 | 27 | F12 |
25/40 | 300 | 250 | 8-26 |
200 | 8 | 16 | 200 | 457 | 266 | 340 | 295 | 252.5 | 12-22 | 27 | F12 |
25 | 274 | 360 | 310 | 12-26 |
40 | 284 | 375 | 320 | 12-30 |
