VFD-B通讯模组 profibus说明

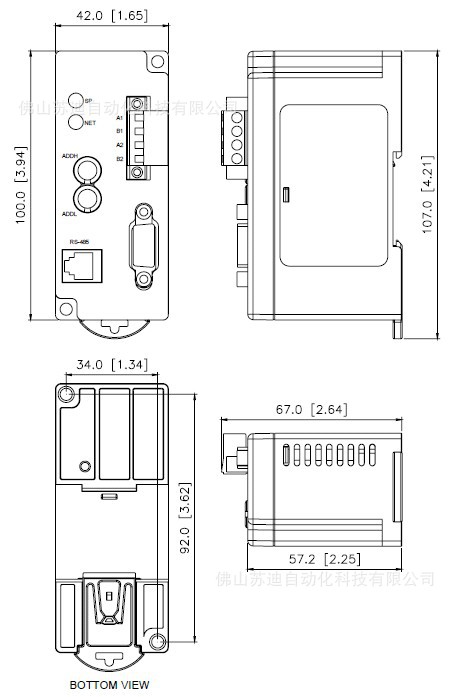

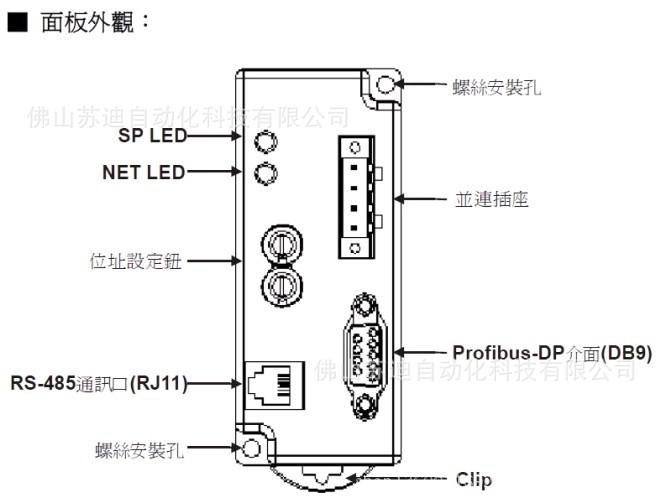

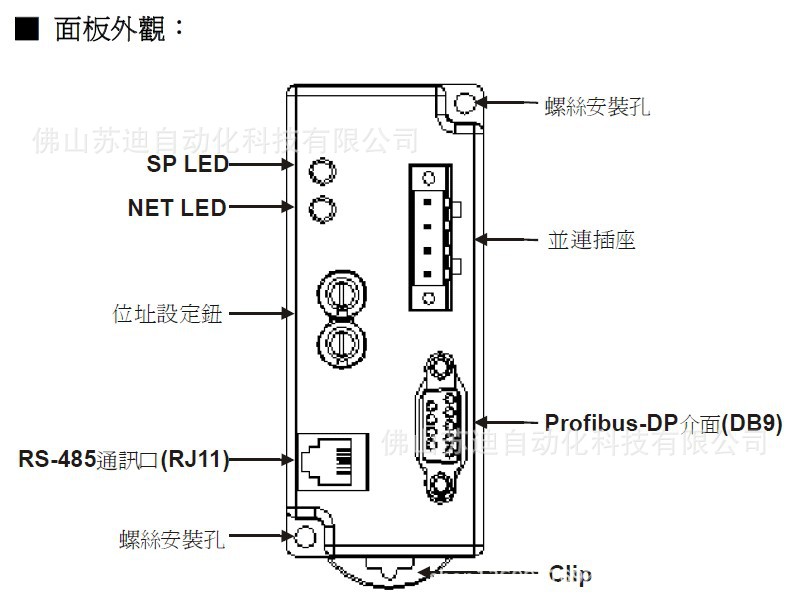

SP LED:變頻器與PD-01連接狀態指示
NET LED:PD-01與PROFIBUS-DP連接狀態指示
位址設定鈕:設定PD-01在PROFIBUS-DP網路上的通信位址
RS-485通訊口(RJ11):與VFD系列變頻器連接並經由此port
提供電源給PD-01
PROFIBUS-DP介面(DB9):用於連接PROFIBUS-DP網路
並連插座:使用4-PIN socket連接PROFIBUS-DP網路
螺絲安裝孔:使用螺絲方式固定PD-01
Clip:用於安裝PD-01於DIN鋁軌

電源供應:
PD-01電源由所連接之變頻器所供給,使用標準通訊傳輸線(附
於包裝盒內,連接RJ11,6pins)連接變頻器和PD-01,當變
頻器上電後,電源即可輸入PD-01
電源供應:
PD-01電源由所連接之變頻器所供給,使用標準通訊傳輸線(附
於包裝盒內,連接RJ11,6pins)連接變頻器和PD-01,當變
頻器上電後,電源即可輸入PD-01
