使用前请详细阅读
中 国 · 西 安
China · xi’an
陕西新宇佳科技发展有限公司
产品概述
尚准®牌TWP系列数显式扭矩扳子，是我公司在追逐国际先进水平的基础上，自主创新开发研制的国内更新一代高品质的扭矩工具。该系列扳手将被测扭矩值在显示屏上直观的显示出来，并记忆该扭矩值的数值。
尚准®牌TWP系列表盘式扭矩扳子，采用人机工学外观设计和流线造型，使产品整体性能更加优化、合理。
尚准®牌TWP系列表盘式扭矩扳子，具有精度高、性能可靠、使用方便、寿命长和造型美观等特点。
尚准®牌TWP系列表盘式扭矩扳子的设计制 造，符合中华人民共和国国家标准GB/T15729 -1995和国际标准ISO6789-1992的要求。
结构简图
尚准®牌TWP系列预置式扭矩扳子结构简图
1、外形简图：

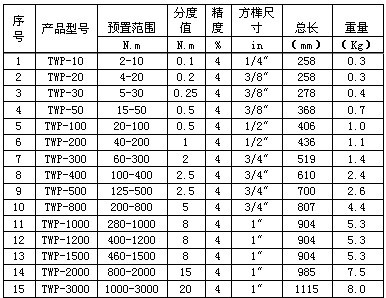

2、主要参数：
使用方法
1、扭矩值的设定：
1.1 TWP系列预置式扭矩扳子扭矩值的设定：
（1）A型：
a. 逆时针旋转锁紧螺母，使其松开；
b. 顺时针（或逆时针）旋转副刻度轮，使主刻度窗口内的主刻度尺数值与副刻度轮上所示的数值分别对准主刻度窗相应的主基准线盒手柄尾部的副基准线，主副刻度数值之和即为您所需要设定的扭矩值；
c. 扭矩值设定后，顺时针旋转锁紧螺母，使其锁紧副刻度轮，扭矩示值设定工作完毕；
（2）B型：
a.适当用力将副刻度轮向后拉出，同时顺时针（或逆时针）旋转副刻度轮，使主刻度窗内的主刻度尺数值与副刻度轮上所示的数值分别对准主刻度窗相应的主基准线和手柄尾部的副基准线，主副刻度数值之和即为您所需要设定的扭矩值；
b. 扭矩值设定后，松开副刻度轮，使其自动复位锁紧，扭矩示值设定工作完毕。
1.2 TWF系列定值式扭矩扳子扭矩值的设定：
a.将扭矩扳子正确安装在相应型号的扭矩检定仪上，并将扭矩检定仪的施力杆调整至扭矩扳子的检定基准线位置；
b.按扭矩扳子的检定方法测试该扳子的设定扭矩值；如果设定扭矩值需要调整，请揭开扳子尾部的检封标签，顺时针方向旋转内六角扳手时，扭矩值增加，逆时针方向旋转内六角扳手时，扭矩值减少。调整过程中，应不断用扭矩检定仪进行跟踪测试，直至扭矩检定仪测试显示的扭矩值满足您的要求为止，扭矩值设定完毕；
c.扭矩值设定工作完毕后，请将扳子从扭矩检定仪上取下，并将检封标签或贵方的检定封签贴在原位置。
2. 将换向柄拨至左侧，再将棘轮的方榫套入相应尺寸规格的套筒；
3．将套筒套入螺母货螺栓头上；
4．将施力箭头（即顺时针）方向均匀施力不可冲击；
5. 当听到“咔嚓”声或感到扳子有卸力感时，即已达到所设定的扭矩值，此时需停止施力。
6．当您拧长螺栓或油管一类的螺母，套筒无法工作情况下，此时，需要更换开口头。
（1）压下定位销，延脱力方向施力，即可取下扳手头。
（2）将所取相应尺寸的开口头替换下原扳手头，并适当旋转，是定位销弹入相应小孔内定位即可。
（3）施力要求同上第4，第5条。
产品检定
应定期对扭矩扳子进行检定，以保证其正常使用。
1、检定要求 ：
用户应按产品标牌(或产品合格证)所示精度及使用范围进行检定。
2、检定依据：
按国际标准ISO6789-1992 及中华人民共和国国家标准GB/T15729-1995《扭力扳手通用技术条件》、中华人民共和国计量检定规程JJG707-2003《扭矩扳子》中指定的方法进行检定。 3 . 预置式和定值式扭矩扳子要按照使用频度通过细致监控来确保能正常使用，一般连续使用不放松的检定周期用户可自行规定，但最长不应超过三个月。一般使用情况下，检定周期不得超过一年。当用于扭矩控制精度要求较高的工位时，建议没班使用前检定一次。
注意事项
本产品为高精度产品，使用时提请您注意：
1、使用本产品应根据紧固件的扭矩值选用合适的型号；
2、严禁敲击及用尖硬物碰撞表盘区域；
3、使用中应尽量避免磕碰及跌落，且应平稳施力，严禁超过检测范围使用；
4、本产品可双向使用，但不允许用来松动紧固件，防止由于过载而影响示值精度；
5、为保证扭矩值的准确性，扳手应定期进行检查和校正，每操作5000次或1年应对扳手进行一次校准；
6、当扳手有失灵或示值不准确时，应由专门计量人员进行调正和维修，非检定人员不得随意拆卸
7、本产品自销售之日起半年内，在正常使用中，非人为因素导致的产品故障均属保修范围；
陕西新宇佳科技发展有限公司
地址：西安市长安北路52号 中工电子市场
电话：029-85242855 85242833 18392952229 耿小姐
传真：029-85242599
邮编：710061
QQ 285591656
