LW1 系列智能型万能式断路器 ( 以下简称断路器 )，适用于交流50Hz，额定电压至 600V(690V) 及以下，额定电流 630A~6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。断路器在海拔 2000 米时脉冲耐压 8000V( 不同海拔按标准修正，最高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用，断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。

按安装方式分：⑴固定式 ⑵抽屉式；
按极数分：三极、四极；
按操作方式分：⑴电动操作 ⑵手动操作 ( 检修、维护用 )；
脱扣器种类：智能控制器、欠电压瞬时 ( 或延时 ) 脱扣器、分励脱扣器。

智能控制器分为：H 型 ( 通讯用 )、M 型 ( 普通智能型 )、L 型 ( 经济型 )；
具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
单相接地保护功能；
显示功能：整定电流显示、动作电流显示、各线电压主显示 ( 电压显示应在订货时提出 )；
报警功能：过载报警；
自检功能：过热自检、微机自诊断；
试验功能：试验控制器的动作特性。

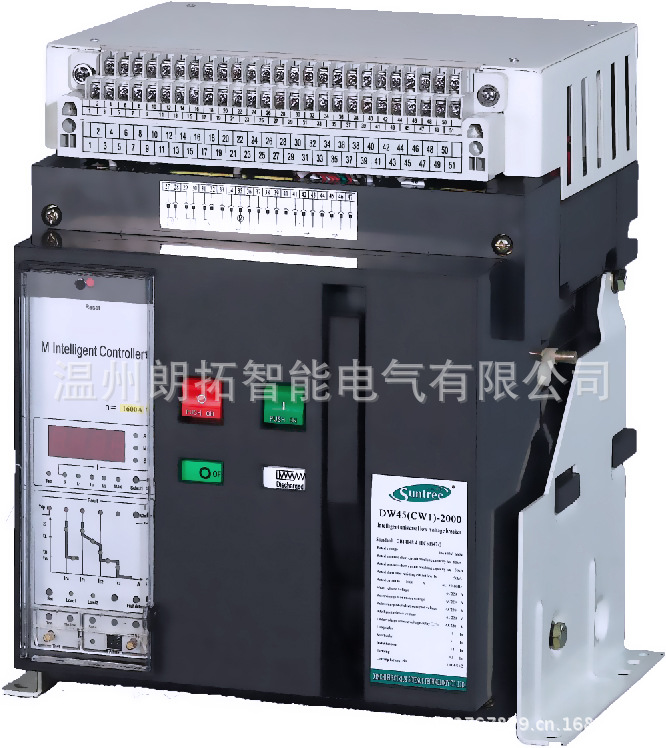

固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构，安装板组成。

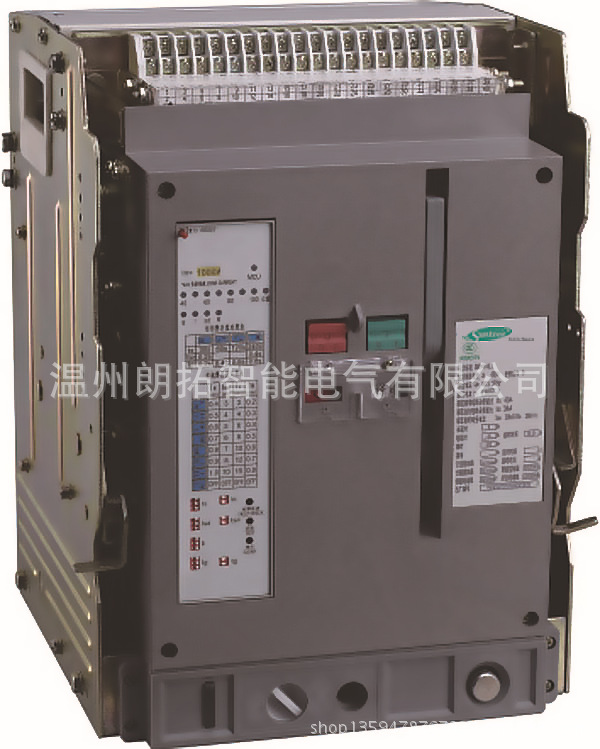

抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头也都用绝缘板隔开，形成一个个小室，而智
能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立的单元，如其中一单元坏了，可将其整个拆下换上新的。
抽屉式断路器由插入断插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出，插入断路器座落在导轨上进出抽屉，通过插入断路器上的母线
与抽屉座上的桥式触头的插入联结接通主回路。
抽屉式断路器有三个工作位置：“连接”位置、“试验”位置、“分离”位置，位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过
抽屉座底座横梁上的指针显示。
当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开，并有绝缘隔板隔开，仅二次回路接通，可进行一些
必要的动作试验；当处于“分离”位置时。主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁位置，断路器只有在连接位置或试验
位置才能使断路器闭合，而在连接与试验的中间位置断路器不能闭合。
接线端子：断路器总体接线端子共有 47 个，接线简单、便于用户使用，接线图见下图
智能控制器其它接线
#1、#2 交流工作电流输入 ( 直流时从直流电源模块 U1、U2 输入 ) ，  #25、#26 外接中性极或地电流互感器输入
