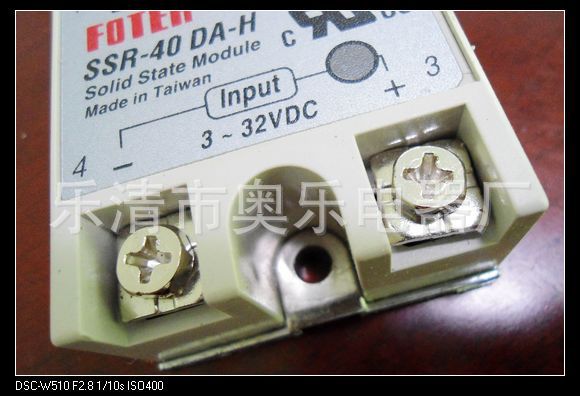

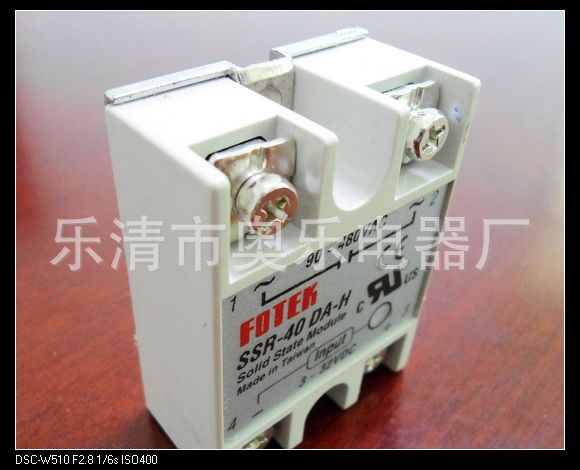

单相固态继电器　SSR-40DA-H

外观尺寸（mm）　62×45×23.5　

产品特点：
　　1、最传统经典的款式，可靠性、信赖性。
　　2、输入信号与TTL和COMS 数字逻辑电路兼容。
　　3、TRIAC输出，过零触发（零电流开启、零电流关断）。
　　4、设置有RC缓冲电路和MOV浪涌过电压吸收器。
　　5、特有的抗浪涌抑制电路，符合欧盟EMC指令。
　　6、输入与输出光隔离，耐压4000V以上。
　　7、工作状态LED指示灯。
　　8、配置有防触电安全保护罩，符合IEC62529的IP20级。
　　9、100％负载电流老化试验。

技术参数：

单 相 交 流 固 态 继 电 器 产品型号分类    SSR-10DA  SSR-25DA   SSR-10DA-H   SSR-25DA-H    SSR-40DA  SSR-50DA   SSR-40DA-H   SSR-50DA-H    SSR-60DA  SSR-75DA   SSR-50DA-H   SSR-75DA-H    SSR-90DA                         SSR-90DA-H 控制方式 直流控交流(DC-AC)   负载电流 10A、25A、40A、50A、60A、75A、90A 负载电压 24-380VAC、H:90-480VAC 控制电压 3-32VDC 控制电流 DC:3-25mA 通态漏电流 ≤2mA 通态降压 ≤1.5VAC 断态时间 ≤10mS 介质耐压 2500VAC 绝缘电阻 500MΩ/500VDC 环境温度 -30℃-+75℃ 安装方式 螺栓固定 工作指示 LED 重量 132g

产品应用：
    SSR系列固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强，输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域。
    特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合，是交流接触器更新替代产品。

安全注意事项：
1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
6、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
7、容性负载请慎用此件，请选择容性负载专用固态继电器。

产品规格价格仅供参考，详细信息请于工作人员联系。
