EMI夹扣式磁环常用于抑制电源线、信号线上的干扰，同时还具有吸收静电脉冲能力。夹扣式抗干扰磁环的吸收干扰能力是用其阻抗特性来表征的低频段呈现非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。
夹扣式磁环使用方法：
1、直接套在一根或一束电源、信号线上，为了增加干扰吸收能量，可反复多绕几圈；
2、带有安装夹的EMI磁环，适用于补偿式的抗干扰抑制；
3、可以方便的夹在电源线、信号线上；
4、灵活，可重复使用安装；
5、自带卡式固定，不影响设备的整体形象等...

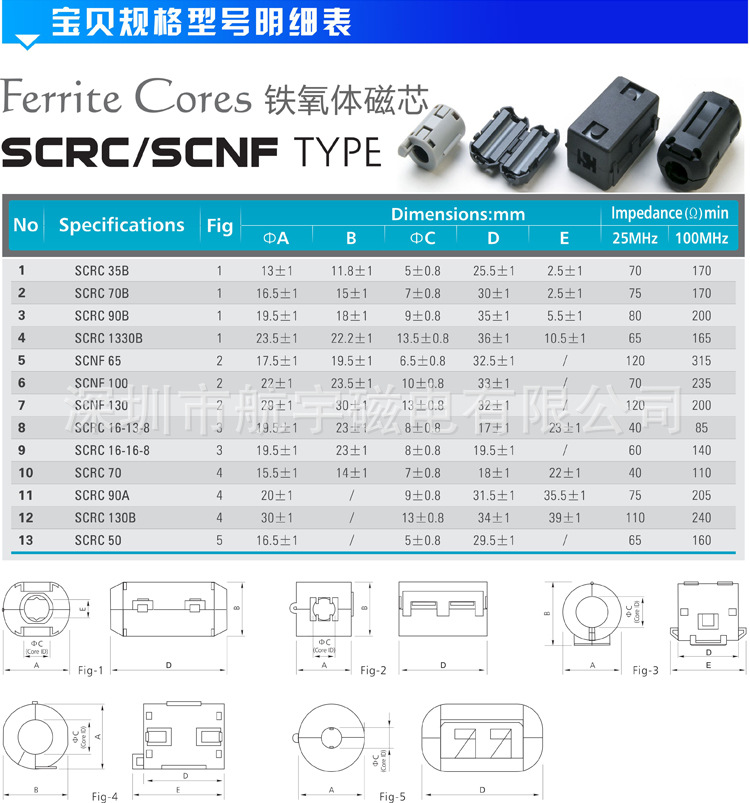

| NO | letm | Fig | unit:mm | impedance(Ω)min |
| ΦA | B | ΦC | D | E | 25MHZ | 100MHZ |
| 1 | SCRC 35B | 1 | 13±1 | 11.8±1 | 5.0±0.8 | 25.5±1 | 2.5±1 | 70 | 170 |
| 2 | SCRC 70B | 1 | 16.5±1 | 15.0±1 | 7.0±0.8 | 30.0±1 | 2.5±1 | 75 | 170 |
| 3 | SCRC 90B | 1 | 19.5±1 | 18.0±1 | 9.0±0.8 | 35.0±1 | 5.5±1 | 80 | 200 |
| 4 | F 65 | 2 | 17.5±1 | 19.5±1 | 6.5±0.8 | 32.5±1 | | 120 | 315 |
| 5 | F 100 | 2 | 22.0±1 | 23.5±1 | 10±0.8 | 33.0±1 | | 70 | 235 |
| 6 | SCRC 16-16-8 | 3 | 19.5±1 | 23.0±1 | 8.0±0.8 | 17.0±1 | | 60 | 140 |
| 7 | SCRC 70 | 4 | 15.5±1 | 14.0±1 | 7.0±0.8 | 18.0±1 | 22±1 | 40 | 110 |
| 8 | SCRC 90A | 4 | 20.0±1 | | 9.0±0.8 | 31.5±1 | 35.5±1 | 75 | 205 |
| 9 | SCRC 50 | 5 | 16.5±1 | | 5.0±0.8 | 29.5±1 | | 65 | 160 |
| 10 | SCRC 130B | 4 | 30.0±1 | | 13±0.8 | 34.0±1 | 39.0±1 | 110 | 240 |
| 11 | SCRC 1330B | 1 | 23.5±1 | 22.2±1 | 13.5±0.8 | 36.0±1 | 10.5±1 |
EMI夹扣式磁环- 深圳市航宇磁电有限公司
