双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵进行供水。 　　双吸清水离心泵产品结构　　SH型双吸清水离心泵的吸人口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下吝降制有放水的管螺孔。叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。水泵通过联轴器由电动机直接传动．轴封为软填料密封，为了冷却润滑密封腔和防止空气漏人泵内，．在填料之间有水封环，水泵工作时少量高压水通过水封管流人填料腔起水封作用。 　　双吸清水离心泵结构图

双吸清水离心泵型号意义双吸清水离心泵产品用途　　Sh型泵是单级双吸卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体最高温度不得超过80。C，合适矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。 　　目前生产的Sh型泵有： 　　6Sh-6、6Sh-6A、6Sh-9、6Sh-9A、8Sh-6、8Sh-9、8Sh-9A、8Sh-l3、8Sh-13A、10Sh-9、10Sh-9A、10Sh-l3、10Sh-l3A、10Sh-19、10Sh-19A、12Sh-6、12Sh-6A、12Sh-68、12Sh-9、12Sh-9A、12Sh-98、12Sh-l3、12Sh-l3A、12Sh-19、12Sh-l9A、14Sh-6、14Sh-6A、14Sh-68、14Sh-9、14Sh-9A、14Sh-98、14Sh-13、14Sh-l3A。双吸泵的结构特点　　结构紧凑：外形美观，稳定性好，便于安装。 　　运行平稳：优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。 　　轴封：选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。轴承：选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。 　　安装形式：装配时不需调整，可根据现场使用条件。分立式或卧式安装。 双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵进行供水。

双吸清水离心泵产品结构

　　SH型双吸清水离心泵的吸人口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下吝降制有放水的管螺孔。叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。水泵通过联轴器由电动机直接传动．轴封为软填料密封，为了冷却润滑密封腔和防止空气漏人泵内，．在填料之间有水封环，水泵工作时少量高压水通过水封管流人填料腔起水封作用。

双吸清水离心泵结构图

双吸清水离心泵型号意义

双吸清水离心泵产品用途

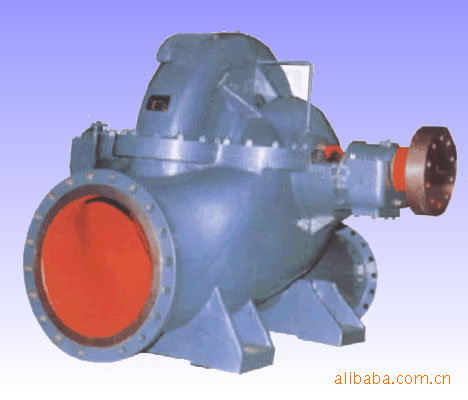

　　Sh型泵是单级双吸卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体最高温度不得超过80。C，合适矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。

　　目前生产的Sh型泵有：

　　6Sh-6、6Sh-6A、6Sh-9、6Sh-9A、8Sh-6、8Sh-9、8Sh-9A、8Sh-l3、8Sh-13A、10Sh-9、10Sh-9A、10Sh-l3、10Sh-l3A、10Sh-19、10Sh-19A、12Sh-6、12Sh-6A、12Sh-68、12Sh-9、12Sh-9A、12Sh-98、12Sh-l3、12Sh-l3A、12Sh-19、12Sh-l9A、14Sh-6、14Sh-6A、14Sh-68、14Sh-9、14Sh-9A、14Sh-98、14Sh-13、14Sh-l3A。

双吸泵的结构特点

　　结构紧凑：外形美观，稳定性好，便于安装。

　　运行平稳：优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。

　　轴封：选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。轴承：选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。

　　安装形式：装配时不需调整，可根据现场使用条件。分立式或卧式安装。

单级双吸离心泵工作条件：
　流量范围：0.8m3/h~120 m3/h；
　 扬程范围：5.6m~330m；
　 温度范围：-20℃~120℃；
　 输送液体种类：各种清洁水及轻腐蚀液体；
　 泵腔承压：≤4.0MPa。
单级双吸离心泵结构特点
　 1. 结构紧凑 外形美观，稳定性好，便于安装。
　 2. 运行平稳 优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。
　 3. 轴 承 选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。
　 4. 轴 封 选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。
　 5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。
　 6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。
单级双吸离心泵应用范围：
　 泵的零件用不锈钢板压制，经激光焊接而成，并有多种牌号的不锈钢可供选用，因而SLG型泵的用途十分广泛，主要适用于输送各种洁净水及轻腐蚀液体，可用于 住宅供水及增压 工业锅炉给水空调系统循环体会水　水处理和反渗透系统 食品工业、医药工业用水
