【敢与中捷钻床比 z3050摇臂钻床配件好配置】价格_厂家

品牌/型号

北一/z3050

undefined
IMG_1818_副本

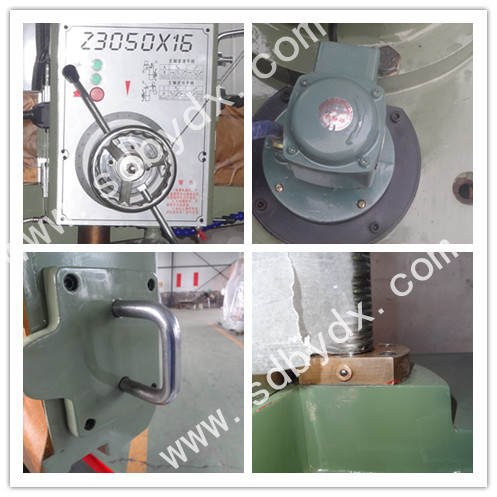

如图，配置上我们采用铜芯电机，渗碳齿轮，导轨淬火处理，选用硬质开关按钮。在组装上紧密制造，精密研磨：画圆，拉平行，画弧。检测主轴跳动。保证机床整体质量。
50大箱_副本
50拼

我们自主研制了全自动润滑系统，保证机床的升降丝杠、齿轮、轴承、主轴在充沛润滑油的供应下机床运转良好，防止干磨损坏机床，进而大大延长机床寿命。

齿轮对比

润滑对比

【机械摇臂钻】

Z3050x16摇臂钻主要技术参数：

钻孔大直径：50

主轴端面至工作台距离：320-1220

主轴中心至立柱母线距离：350-1600

主轴行程：300

主轴锥孔：5

主轴转速范围：25-2000

主轴转速级数：16

主轴进给量范围：0.04-3.2

主轴进给量级数：16

摇臂回转角度：360

主电机功率：4

升降电机功率：1.5

机床重量：3500

外形尺寸：2500x1060x2800

ZQ3050X13摇臂钻主要技术参数：

钻孔大直径：50

主轴端面至工作台距离：260-1150

主轴中心距立柱母线距离：360-1300

主轴行程:220

主轴锥孔：5

主轴转速范围：7 8.135.240.350.590.1100

主轴转速级数：6

主轴进给量范围：0.10-0.56

主轴进给量级数：6

摇臂回转角度：360

主电机功率：4

升降电机功率：1.5

机床重量：2300

外形尺寸：1950x810x2450

【备注】：

机械摇臂钻床采用机械传动，动力足噪音低。机械加紧，安全可靠。自动升降，自动进刀，操作简单，省工省时。装有摇臂夹紧断电装置，保护升降电机和升降箱。主电机装有高低速开关，变速范围广。主轴箱采用铜涡轮传动，耐磨性高并装有铜涡轮润滑油泵。

【液压摇臂钻】

ZQ3050X16摇臂钻主要技术参数：

钻孔大直径：50

主轴端面至工作台距离：260-1150

主轴中心至立柱母线距离：360-1600

主轴行程：220

主轴锥孔：5

主轴转速范围：78.135.240.350.590.1100

主轴转速级数：6

主轴进给量范围：0.10-0.56

主轴进给量级数：6

摇臂回转角度：360

主电机功率：4

升降电机功率：1.5

机床重量：2400

外形尺寸：2170x950x2450

【备注】：

1、采用液压预选变速机构，可节省辅助时间。
2、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
5、有完善的安全保护装置和外柱防护。
6、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。

北一新型摇臂钻床

1、北一数控摇臂钻床严格按照生产工艺要求，用百分表对摇臂钻的平行度、垂直度、主轴跳动和主轴垂直度等精度进行测量。

2、北一数控自主研发高效节能电机，采用炮塔铣床电机原理，把电机的转子高度降低，加粗增大电机的扭距，减小电机功率。实践证明此电机比普通电机每小时节省2度电。

3、使用双速铜芯电机，并装有正反转、高低速开关，在低速状态下可直接攻丝使用。

4、主轴箱自动供油系统：改变了传统的干磨，铜涡轮充分润滑，更加耐磨。摇臂钻传统的润滑方式是利用齿轮转速把润滑油甩到上面齿轮进行润滑，而主轴箱内部的齿轮全部为平面安装，很难对上面的齿轮进行润滑，造成齿轮干磨，在使用一段时间后就会出现噪音大等现象，一至两年就要更换齿轮。北一数控先安装的自动供油系统，将润滑油通过轴承进入，对轴承充分润滑后，对轴轴承下面的齿轮进行润滑。同时还可以对自动进给铜涡轮进行润滑，方便、快捷、耐用。

5、摇臂安全锁紧装置：北一数控摇臂钻加紧装有自动保护装置，在忘记松开加紧时，可自动0保护，有效的防止了摇臂升降拉伤立柱、升降螺母滑丝等情况。

6、渗碳齿轮：耐磨、噪音低。噪音的分贝时检测齿轮质量的标准。北一数控使用渗碳齿轮，噪音不超过60分贝。

7、主轴行程保护：在主轴自动进给时，达到主轴大行程时，电机自动断电。

8、北一数控摇臂钻丝杠采用品牌厂家，按照生产工艺要求，回火热处理后使用外外圆磨加工后光洁度高，使用寿命是普通丝杠的2倍，螺母采用铜螺母。

9、摇臂钻开关：使用机床专用开关，安全系数高，寿命长。

10、在摇臂钻组装完成后，有检验部门试车，我们试车不低于5小时，经检验合格后才会进入市场。
