直通叶轮视镜

概述：应用于管道、设备装置中重要附件。

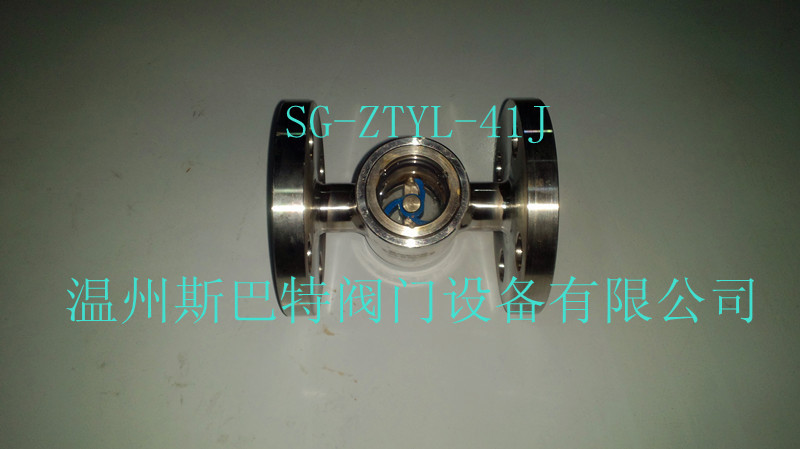

学名：斯巴特直通金属叶轮视镜

别名：液流观察器、水流视镜、流量指示器、水流指示器、直通观视镜。

型号：SG-ZTYL-41J型

 直通叶轮视镜的工作原理及其相关知识

 安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。

用途：本视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

 结构：斯巴特直通视镜主要由视镜底板、视镜玻璃、金属叶轮、阀门组件等组成。

 尿素生产过程中，在带视镜的中低压塔器内，由于工作温度高，液体腐蚀性强的特点，容易造成液面计视镜玻璃损坏，视镜底板变形，而且在安装视镜玻璃过程中，有时因受力不均匀，易造成视镜玻璃破裂。如果没有及时发现，开车后必然发生泄漏，这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难，而且严重影响尿素生产的效率。

根据尿素生产过程中“液体受温度影响易结晶”这一特点，结合各类截止阀，保温阀使用特点，经过长期的观察、摸索和思考，设计出利用视镜底板为阀体，在底板上、下进液处各加一阀门进行控制，在视镜底板上安装视镜玻璃液位计，周围通保温蒸汽保温，以防止液体降温结晶形成假液位。视镜底板焊接到塔类容器上，利用塔体的热量提高视镜底板的温度，进一步防止液体结晶。如果视镜泄漏或视镜玻璃损坏，可先关闭底板上的阀门，这样既起到不停车就可更换视镜玻璃的目的，又能够保证生产的正常进行，而且操作人员的人身安全及工作环境安全也得到了保障。经肥城市化肥厂在尿素预蒸馏塔上试验，一次获得成功，填补了可控式保温视镜领域的空白。

 直通视镜有以下结构特点

⑴采用J44W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。

⑵阀盖与阀体有螺栓连接，拆装方便。

⑶阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。

⑷整体式阀体，双阀杆结构，外型布局合理。

⑸阀体可通保温蒸汽，作为介质保温，防止液体结晶。

⑹阀体与塔类容器焊接，提高阀体温度，二次防止液体结晶。

 安装使用可控式保温视镜时需注意的问题

⑴改进视镜垫片的材质。使用具有耐腐蚀，耐老化，耐高温的四氟板，安装时，应对密封面及垫片进行外观检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良好，达到使用要求。

⑵加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃，压力1.765MPa，防止超温超压。

  主要技术参数

焊接式：DN6-DN300 (1/8-12寸)

法兰式：DN15-DN300 (1/2-12寸)

压力等级：0.6/1.0/1.6/2.5/4.0MPA (150LB-300LB)

阀体材质：碳钢（WCB）；不锈钢（340/316）

视窗材质：钢化玻璃；钢化硼硅玻璃；石英玻璃

玻璃耐温：钢化硼硅玻璃：≤200℃，石英玻璃：1000℃允许急变温度≤60℃

密封垫片：丁晴橡胶垫片；聚四氟乙烯垫片；金属垫片；石墨垫片

螺帽螺栓：20# 304 304L 316 316L

密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）

法兰标准：HG GB HGJ JB ANSI JIS DIN BS NF

制造检测标准：HGJ501-502-86

阀体外表：碳钢防腐油漆或发黑不锈钢酸洗处理或抛光

 视镜是工业管道装置上的主要附件之一，广泛应用于石油、化工、医药、食品等工业生产装置的管道或容器设备中。通过它随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

 管道视镜参照《化工管道手册》和HG501-502-86《压力容器视镜》等有关资料设计制造，也可按设计制造。接管法兰一般按HG0594-97标准执行。

 （二）视镜用途及结构、特点

1、用途

视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

2、结构

视镜主要由视镜底板、视镜玻璃、阀门组件等组成。

3、特点

它具有安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在管道大中口径、中低压力的使用领域中起主导窥视形式。

 （三）温州斯巴特生产的视镜主要有2大类：管道视镜与容器视镜

1、内部结构分3类：直通式、叶轮式、浮球式。

2、连接方式分3类：螺纹、焊接、法兰（法兰标准：国标；美；日；德）。

3、视镜类型分6类：单管式、玻璃管式、直通十字型（四通式）、三通式、对夹式、方框式

螺纹式：DN6-DN80             (1/8-3寸)

焊接式：DN6-DN300            (1/8-12寸)

法兰式：DN15-DN300           (1/2-12寸)

压力等级：0.6/1.0/1.6/2.5/4.0MPA  (150LB-1500LB)

阀体材质：碳钢（WCB）；不锈钢（340/316）；铜

视窗材质：钢化硼硅玻璃 石英玻璃

密封垫片：丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片

订货须知：

为更好地帮助您选择合适的管道视镜，请提供以下参数：

a)设计或最高操作压力

b)设计或最高操作温度

c)设备材质或介质名称

d)连接方式及标准

e)类型

※     如有特殊要求可来图或致电根据用户需要，设计制造符合特殊工艺要求的管道视镜或容器视镜。

传真：0577-85822910 电话：0577-86832810 QQ:541829245邮件369wzb@
