产品用途
G型(标准型)影像测量仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用
产品特点

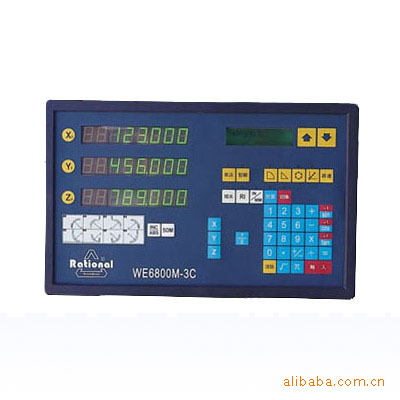

仪器具体多种数剧处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统.
| 技术规格参数 |
| | 仪器型号 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G | 工
作
台 | 金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | | 玻璃台尺寸(mm) | 210×160 | 260×160 | 306×196 | 350×250 | 450×350 | | 运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | | 仪器重量(kg) | 100 | 110 | 120 | 140 | 240 | | 外型尺寸长X宽X高(mm) | 540x560x850 | 760x600x900 | 970x670x940 |
| Z轴升降行程 | 150 mm | | X、Y、Z数显分辨力： 0.5μm | X、Y坐标示值误差： (3+L/75) μm (L为被测长度，单位：mm) | 影像系统 | 摄像机：彩色1/3〞CCD摄像机
视频倍率：33X----195X
变倍物镜倍率：0.7X----4.5X 物方视场：8.1mm-----1.3mm(物方视场为对角线的长度) 表面光源与透射光源均用LED，亮度可调 | | 电源 AC100---240V 50/60Hz | 功率 50W(不包含电脑) |
| 测量与瞄准系统 | 订货号 规 格 | VMS-G/Ⅰ(选) 基本型 | VMS-G/Ⅲ(选) 快捷型 | VMS-G/Ⅳ(选) 增强型 | | 配置说明 | 十字线产生器 DC3000/DC200(二选一) 微型打印机(选购) | M2D-IMG软件 USB-302 客户自备电脑 | M3D-MB软件 标准球 USB-303 电 脑(选配) RENISHAW简易测头 17〞显示器(选配) |
|
| 仪器配件 |
| 仪器配件 | 1X镜筒(标配) | 0.5镜筒(选配) | 工作距离
(mm) | | 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | | 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | | 0.5X(选配) | 16.5X--97.5X | 16.2--2.6 | 8.3X--48.5X | 32.4--5.2 | 189 | | 1X(标配) | 33X--195X | 8.1~1.3 | 16.5X~97.5X | 16.2~2.6 | 108 | | 2X(选配) | 66X--390X | 4--0.7 | 33X--195X | 8.1--1.3 | 38 |
建议放置台:载重需要≥350kg, 尺寸(长宽X高)1000X600X500(mm) |
