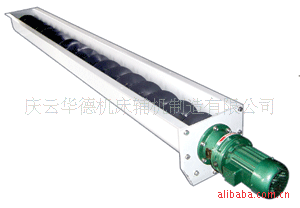

螺旋式排屑装置
本装置通过减速机驱动带有螺旋叶的旋转轴推动物料向前（向后），集中在出料口，落入位置，该机结构紧凑，占用空间小，安装使用方便，传动环节少，故障率极低，尤其适用于排屑空间狭小，其他排屑形式不易安装的机床。
主要有以下四种形式：1有旋转轴，集屑槽；2有旋转轴，无集屑槽；3无旋转轴，有集屑槽；4无芯，无集屑槽，并可以与其他排屑装置组合起来使用.
排屑机制作方案（无螺轴）
1、主体材料采用3mm不锈钢板组合而成。
2、螺杠采用45#钢冷拔制成，螺距100mm。
3、螺杠采用为14*14国际标准。
4、电机采用台湾原装“永坤”牌电机减速机，功率0.2KW-380/220V。与机床整体连接后，可同步或单独工作。
5、排屑机采用驱动式与电机轴座连接，整体运行。
6、此排屑机采用整体连接，一体应用，保证润滑顺通，经久耐用。
7、排屑机质保期为一年，终身维修，如发生故障我方保证在48小时内到达现场解决问题。
排屑机是主要用与收集机器产生的各种金属和非金属废屑，并将废屑传输到收集车上。可以与过滤水箱配合用，将各种冷却液回收利用。排屑机有刮板式排屑机，链板式排屑机，磁性排屑机和螺旋式排屑机，其中螺旋式又分有芯和无芯2种其中链板排屑机还适合用于小型工件的输送。螺旋排屑机一般与[1]其他类型的排屑机配和，将从防护罩或工作台收集来的铁屑输送排屑机进屑口，再由排屑机输送到收集车上。螺旋排屑机也可以安装喇叭口，直接将废屑从喇叭口排到集屑车上。
排屑机是现代化设备不可缺少的工具，可广泛应用于数控机床，组合机床，加工中心，专业化机床，流水线，自动线的切屑输送。输送效率高，输送速度选择范围大。有助于提高设备使用效率
山东华德机床辅机制造有限公司是集研发、生产、销售和售后服务于一体的企业。我们的品牌，国际产品的质量，国际一流的服务。为国内的机械行业、木工行业、港口设备、起重机等行业提供本公司各种优质产品。公司主要产品有：机床防护罩（柔性风琴式防护罩，钢板防护罩，圆罩，方罩，防护帘，防尘折布，螺旋钢带保护套，皮老虎），拖链（塑料拖链，钢制拖链，钢铝拖链，坦克链，金属软管，导管防护套），机床垫铁（减震垫铁，减振垫铁，调整垫铁，重型垫铁，垫脚），机床工作灯（JB系列白炽工作灯，JS系列LED警示灯JS系列警示灯，卤钨灯），排屑机（排屑器），输送链板（排屑链），软管（塑料软管，尼龙软管，金属软管，不锈钢软管，不锈钢单扣软管，不锈钢双扣软管，包塑软管，防爆软管），软管接头，电缆防水接头，冷却管，操作件等机床附件产品。。我公司以“诚信、创新”为企业理念，在创新中寻求发展、在发展中摸索创新，用户的肯定就是我们追求的目标。我们的产品拥有国际产品的质量，国际一流的服务。
电话：0534-3862266 15725340312 张晓晴
传真：0534-3765158
邮箱：huadejichuang@
网址：

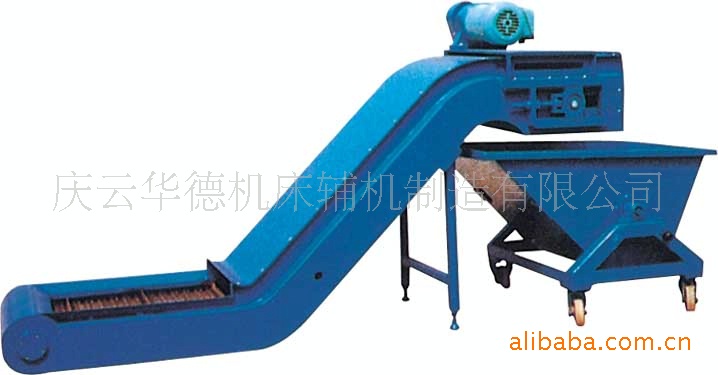

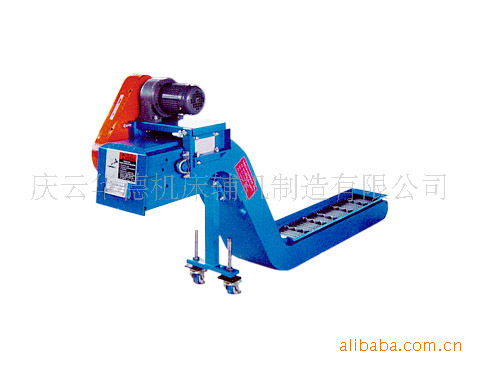

链板式排屑机主要用于收集和输送各种卷状、团状、条状、块状切屑，为铜、铝、铸铁等碎屑除送之最适合机型。广泛应用于各类数控机床加工中心和柔性生产线等自动化程度高的机床，也可作为冲压，冷墩机床小型零件的输送机。也是组合机型冷却液处理系统的主要排屑功能部件。该设备起到改善操作环境，减轻劳动强度，提高整机自动化程度的作用。链板宽度多元化，提供了绝佳的搭配，弹性及有效的应用，一体成型的链板组合，强度高、配合精准，动作稳定安静。扭力限制设定，有效降低操作不当所造成的损害。所谓防止卷入停止装置，（即加一刮舌器），从而解决了碎屑不能正常排出，而后又带进排屑机底壳内部出现的卡死现象。
磁性排屑机，本装置是利用永磁材料所产生的强磁场的磁力，将颗粒状、粉状的黑色金属切屑吸附在工作面板上，输送到切屑箱（车）中的机床功能部件。可广泛应用于组合机床、自动车床、齿轮加工和机床铣床拉床。枪铣枪铰机床，专用机床、自动线和流水线的干湿加工和湿式加工时的切屑处理。本装置为封闭式结构，可用于干式加工。也可放置在冷却箱中分离液体中颗粒状、粉状以及卷曲切屑。定量排屑，不产生过载，传动件在密封体内。连转可靠，平稳、噪音低、寿命长。与机床主机连接方便，可根据主机位置要求插入，上置、下置、侧置等方式。借助电气控制系统，具有“启动”，“停止”，“间歇”，“延时”等功能。
