专用荧光粉点胶机-银胶点胶机-油墨点胶机-定量点胶机系统
工作行程:X轴300 mm *Y轴300 mm * Z100mm
外型尺寸:长570mm * 宽510mm *高680mm
龙骨部分:台湾铝合金材料,数控加工中心加工
驱动电机:三相步进微步马达
电源部分:上海衡孚200W工业电源
导程系统:台湾上银品牌MGN9C精密导轨滑块
皮带轴承:日本三星耐磨损聚安脂T2.5皮带。日本NSK精密轴承
控制系统:四轴点胶机运动控制器,日本DSP芯片组
控制模式:点、线、直线、圆弧插补,支持三轴联动
编辑系统:全中文人机界面,手持示教编程器
外部接口:RS-232 AC220V
工作电源:AC220V 50HZ 200W
最高速度:500mm/sec
定位精度:0.02mm
重复精度:0.025mm
工作温度:5-50℃
最大负重:X、Y轴8㎏、Z轴2㎏
随机配件:标配手持示教盒,串口线
选配软件:上位机导图软件,无需图形编辑,直接导入(DXF/DWG格式)
适用产品:
手机按键、集成电路、印刷电路板、LCD液晶屏、电子元器件(如继电器、手机扬声器、晶振元件、LED灯)、医疗器械、机壳粘接、光学镜头、机械部件密封等

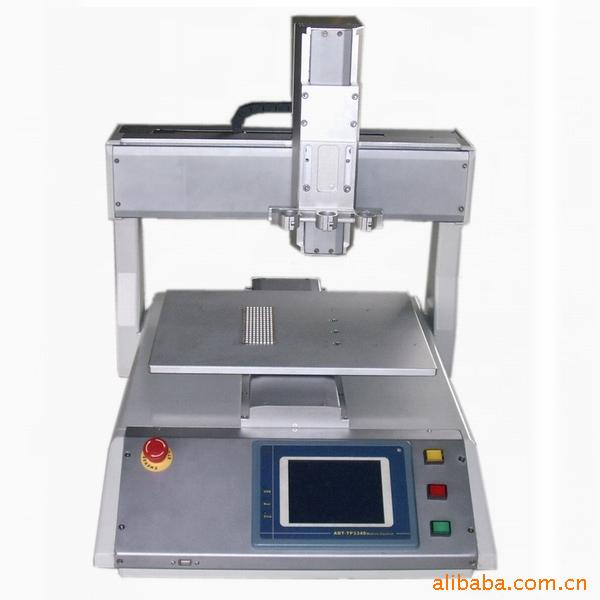

台式三轴点胶机是一种通用电子生产设备,具有结构紧凑、操作方便、性能稳定、经济实用等优点,是集运动控制技术和点胶控制技术于一体的机电一体化产品,已广泛应用于电子元件制造、电路板组装、电器产品生产、集成电路封装以及精密机械、生物医药、轻工、包装、食品等行业。
适合对象:(点胶机LKD-DJ)
手机、电脑外壳、光碟机、印表机、,墨水夹、PC板、LCD、LED、DVD、数位相机、开关、连接器、继电器、散热器、半导体等电子业、或与SMT设备连线快速点/涂胶、时钟、玩具业、医疗器材等需液体点胶产品.
技术参数:(点胶机LKD-DJ)
型号 | LKD-DJ |
工作范围 | 300(X)╳300(Y)╳100 (Z)mm |
最大速度 | 1300mm/sec |
解析度 | 0.01mm |
重复精度 | ±0.02mm |
传动方式 | 步进马达/滚珠丝杆 |
电源 | AC220V 50-60HZ 1.5KW |
机器尺寸 | 760╳660╳640mm |
重量 | 约50KG |
工作环境 | 湿度:20-90%度,温度0-40℃度 |
主要配置:(点胶机LKD-DJ)
名称
| 单位 | 数量 | 备注 |
马达 | 套 | 3 | 日本SS步进 |
丝杆导轨 | 套 | 3 | 台湾TBA/ABBA/上银 |
运动控制器 | 套 | 1 | 四轴 |
自动点胶机软件 | 套 | 1 | 自动化自主开发 |
微调胶枪夹具 | 套 | 1 | XYZ三维可调 |
定位冶具平台 | 套 | 2 | 真空自动定位系统 |
胶枪 | 套 | 1 | |
产品特性和优点:(点胶机LKD-DJ)
1.PT3340四轴运动控制器,易学易懂;
2.具有画点,线,面,弧,圆.不规则曲线连续补间及三轴联动等功能;
3.胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶;
4.出胶时间控制解析度1ms;
5.适用流体点胶,例如: UV胶、AB胶、EPOXY(黑胶)、白胶、EMI导电胶、SILICON、环氧树脂、瞬间胶、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂等

全自动点胶机是用高压空气在设定的时间内,使用脚踏开关或自动把液体推出。拨码控制出胶时间及间隔时间,数字显示出胶时间,一目了然.用高精度数码定时控制器,精准控制每次滴定时间,精确到毫秒,正确地控制液料流量,绝不会浪费液料。只要调节好气压,时间和选择适当的针咀,便轻易改变每次注滴量和注滴时间。可解决许多滴胶问题,使用简单,操作快捷易用,配备真空回吸功能,可控制不同粘度液体,防止漏滴,效率高,出胶一致。不易疲劳,无浪费,用途广泛,产品配套齐全,可根据用户需要,配有大小不同的种针筒、针咀是使用者最佳伙伴。
电源:AC 220V±10%/50Hz
AC 110V±10%/60Hz(可以内部转换)
消耗功率:<12W
空气源:最大0.99MPa(洁净无润滑的干燥空气)
吐出压力调节范围:0.05MPa--0.99MPa
功能模式:手动模式及16种自由设定方式
吐出时间调节:自动定时吐出0.01S-99.99S/0.001S- 9.999S两组
吐出时间显示:四位LED显示,可随意微调吐出量
吐出间隔时间调节:0.1-9.9S
真空回吸功能:可调节负压控制至600毫米汞柱
重复精度及吐出频率:精度:+0.01% 频率:>800次/分
最小吐出量:0.0001ml
外形尺寸:235mmx225mmx63mm
重量:<3kg
特点:
拨码控制出胶量及间隔时间,数码显示出胶量,一目了然.
采用 0.18CV 恒流量电磁控制阀
指示灯开关
可调整镇空器吸力达 15英寸/水银柱(Hg)
精巧脚踏开关
可购得各类备用零件
它有两种操作法:
(一)自动操作(auto)(适用于定量、定时点胶)
把开关调到自动auto位置。
调整气压、出胶量、间隔时间及选择合适的针咀就可以控制液料的正确流量。
无需脚踏开关,液料就会按照设定的出胶量及间隔时间自动从针尖孔滴出。
(二)用手操作(manual)(适用于非定量、非定时点胶)
把开关调到manual位置。
调整气压、出胶量并选择合适的针咀。
踩一次下脚踏开关液料从针尖孔滴出,松开脚踏开关停止出胶,出胶量及间隔时间完全人工控制。
适用之液料:
接着剂 阻尼油 添加环氧胶 无氧胶
化学试剂 助焊剂 铜焊剂 有机硅胶
粘 剂 导 性 硅胶 油 脂
凝固式覆盖剂 阻焊剂 油 墨 油 漆
锡 浆 纤维漆 滴液 溶 剂
适用之产品:
汽车电器 包装 家用电器 轴承
线路板 电子元件 照相机 药剂
电器组件 电容器 生产过程处理 仪器
珠宝 继电器 石英晶体 集成电路
