一、概述
1、主要用途及适用范围
模组路灯系列的产品主要适用于快速道、主干道、次干道、工厂道路照明、公共场所照明、庭院照明等场所。

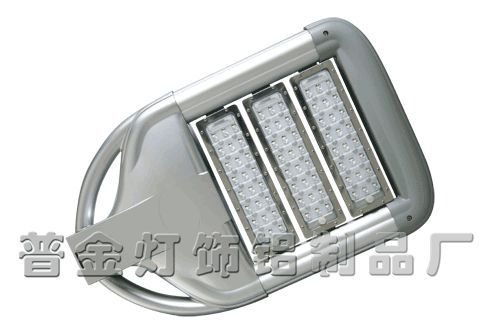

2、品种、规格Ø 产品名称：三模组路灯外壳
Ø 产品型号：PJ-ST-051-003
Ø 规 格：591.1×381.5×91mm
匹配光源：Philips/Cree/3535
功率：130W
材质：ADC12#铝+高透光PC模组透镜
发光角度：横向130°，纵向90°
表面处理：中灰色、喷涂
重量：约6.6kg
三、尺寸1、外形及尺寸
2、产品结构
序号 | 名称 | 规格型号 | 数量 | 材质 | 备注 |
1 | 尾端下盖 | | 1 | 抗UV防火PC | |
2 | 路灯支架 | | 1 | ADC12# | |
3 | 三组U型槽 | | 2 | AL6063# | |
4 | 三组装饰条 | | 2 | AL6063# | |
5 | 前端下盖 | | 1 | ADC12# | |
6 | 防水盒（无） | | 0 | 防火PC | 只供参考 |
7 | 前端上盖 | | 1 | ADC12# | |
8 | 模组盖板 | | 3 | AL6063# | |
9 | 散热模组 | | 3 | ADC12# | |
10 | 防水硅胶垫 | | 3 | 环保硅胶 | |
11 | 3*8模组透镜 | | 3 | 抗UV防火高透光率PC | 130*90° |
12 | 透镜压板 | | 3 | SUS 304# | |
13 | 尾端上盖 | | 1 | 抗UV防火PC | |
| 螺丝 | | 套 | SUS 202# | |
