夹具、锁紧、夹钳原理及用途
汽车焊装夹具简介
定义:为提供汽车车身各部件的点焊、CO2保护焊、总成部件装配及搬运之特殊使用定位设备。
分类:车体组立夹具构成大类区分
使用目的区分
(一)点焊溶接夹具(点焊夹具)
(二)装配夹具(装具)
(三)检查夹具(检具)
使用部位区分
(1)类别区分:
——小组立夹具——分总成夹具——总成夹具
——总成组立线——整修线
(2)车体部分区分:——底盘组立线
——引擎室组立线
——侧边板组立线——车体组立线——开启件组立线
快速夹具,主要用于焊接时的固定定位使用方便减少工时,是工业生产时不可少一种五金工具----快速夹钳!我司产的TT快速夹具质地优良,质量可靠,产品各种类多,以操作的动力来分:可分为手动式及气动式,如以固定工作物的方式来分又可分为水平式、垂直式、推拉式、门闩式、多功能焊接组立式及挤压式等。
夹具的使用范围相当广泛,焊接夹具装置的主要用途是固定零件,使之与焊接头对准,同时对组合件提供适当的支撑.被焊接的材料、零件几何形状、壁厚和零件的对称性均可影响能量向界面的传递,因此设计夹具时必须加以考虑。某些用途,例如铆接和嵌插,要求在焊接头接触区下面有坚硬的承托装置,柔性三维组合焊接工作台可提供必要的刚度,可以镀铬来防止零件出现疤痕和提高耐磨性,由于三维组合焊接工作台的通用性,可在节约成本的同事提高工作效率。
主要应用于:
(1)汽车、机车、自行车等车身钣金、工程机械、模具制造、整车焊接、工装装配、车架制造等。
(2)医疗器材、运动器材的模具制造、焊接等。
(3)PU成型的定型(如PU鞋底的制造),塑胶射出成品的防止变形,木制产品的加工。
(4)电子行业的CMT、ICT测试针床的制造。
(5)机械五金的钻、铣、刨、攻牙等,化学制药、食品、物流等工业管线的衔接。
(6)桶、槽、盖的开闭以及各种量产牵涉到被加工物需要固定的情况下均可使用。
快速夹钳一般是4连杆机构,在某个连杆的角度范围内,出现死点,即自琐状态。 它结构简单,安装方便。被夹紧装卸快捷,操作方便。装夹快速灵活,夹紧力稳定,安全可靠,工作效率高,大大降低各种零部件加工,装配,固定,夹紧操作过程中的时间,所有零件经电镀防锈处理,表面光洁美观,使之具有较高的强度和耐磨性
应用于包括电子零件、资讯器材的制造,汽车、机车架、脚踏车等的板金、铁管家具焊接组立、运动器材的生产、飞机装配、PU成型的定型、玩具、工艺品加工厂有关零部件加工和装配的固定装夹,塑胶射出成品的防止变形、木制产品的加工,机械五金零件的刨、铣、钻、攻牙、测试等。化学制药、食品等工业管线的衔接、桶槽盖的开闭以及各种量产牵涉到加工物需要固定时,其它各种需要固定的夹紧才能够完成或工作的场合均可使用.
使用场合:
一.汽车行业:
1.各种汽车车身,车身附件(小板金件)的焊装,“快速夹钳”在“焊装治具“上做定位栓和夹具使用。' C0 i" h) I. `; n9 d' U4 }; R ^
主要应用型号:702-C、702-D、702-K、101-J、10247、12265、304-E、304-H、303-E等。三维,cad,机械,技术,汽车,
2.各种汽车车身,车身附件(小板金件)的焊装检测,“快速夹钳”用在“检测治具”上做定位栓和夹具。主要应用型号:12135、12137、304-C、302-F等。
3.各种汽车车身,车身附件(小板金件)车门板金件的冲压,“快速夹钳”用在“冲压件检测治具”上做定位栓和夹具。主要应用型号:12130、12135、11412、302-F、36020等。
4.各种汽车车门的焊装和焊装检测,“快速夹钳”用在“焊装胎具”和“检测胎具”上做定位栓和夹具。
主要应用型号:702-C、702-D、101-E、10247和12130、12135、12137、304-E等。
5.各种汽车顶窗和侧窗的焊装,“快速夹钳”用在“焊接装具”上做夹具。主要应用型号:11412、203-F、21502-B 等。
6.各种汽车座椅的焊装,“快速夹钳”用在“焊接胎具”上做定位栓和夹具。主要应用型号:11412、12265、102-B、36020、303-E等。
7.汽车豪华座椅成型泡棉的生产,“快速夹钳”用在“发泡模具”上做夹具。主要应用型号:702-D、40341、304-H等。
8.各种汽车(摩托车)消声器的生产,“快速夹钳”用在“焊接治具”上做夹具。主要应用型号:11412、10247、12305、22175、25382、36020、303-E、305-H等。
9.各种汽车(摩托车)化油器的生产,“快速夹钳”用在钻床的“工模夹具”上做夹具。主要应用型号:201-B、21382、21383、21384等。
10.各种汽车(摩托车)电线束、电器的生产,“快速夹钳”主要用在“检测治具”上做夹具。部分企业在组装时也用于装配夹具。主要应用型号:201、201-A、201-B、101-A等。
11.各种汽车方向盘的生产:
1)“快速夹钳”在“焊装治具”上做夹具用,主要应用型号:201、201-A、201-B、101-B;三维,cad,机械,技术,汽车
2)“快速夹钳”在“发泡模具”上做堵头用,主要应用型号:304、305系列。
12.各种汽车内饰件的生产:
1)仪表盘等(用PP、ABS材料)。“快速夹钳”在“浇注成型模具”上做锁紧夹具用;主要应用型号:431、40341;
2)仪表盘等(用PU材料) 。“快速夹钳”在“发泡成型模具”上做锁紧夹具用。主要应用型号:40341、10448、20448、702-D等
3)内饰件检测,“快速夹钳”在“检测治具”上做定位和锁紧夹具。主要应用型号:101-D、12130、12135、302-F等
4)衬(用皮革、毛料布类材料),用在压力机上固定上下模具做固定夹具用。主要应用型号:40370、40380。40370LP。

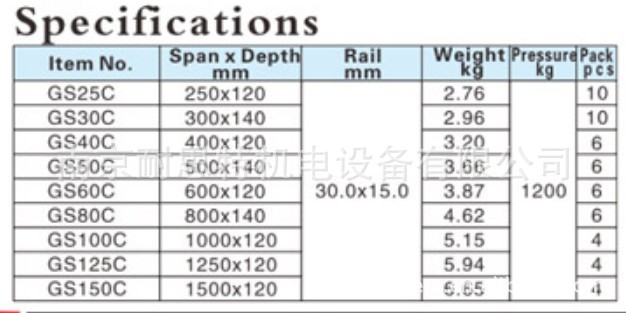

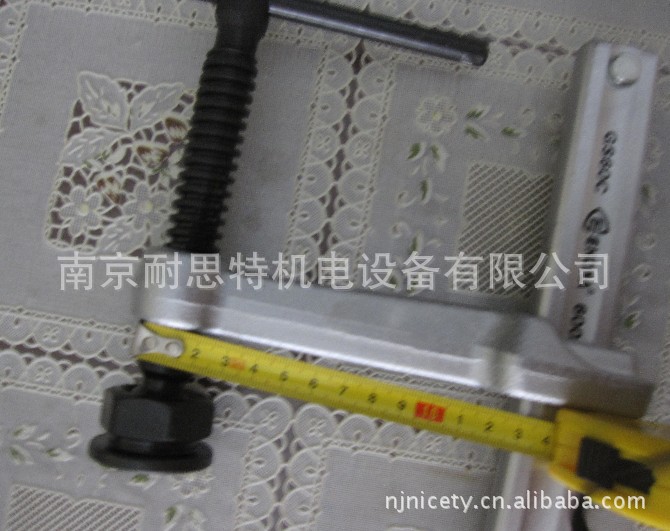

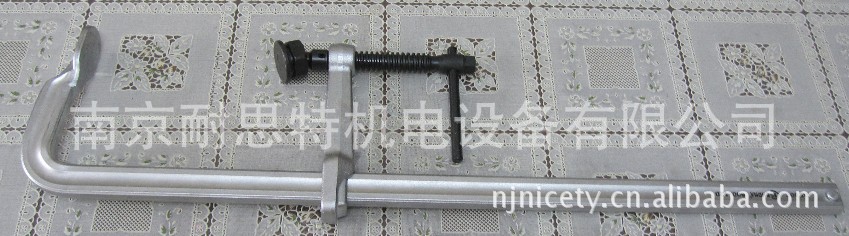

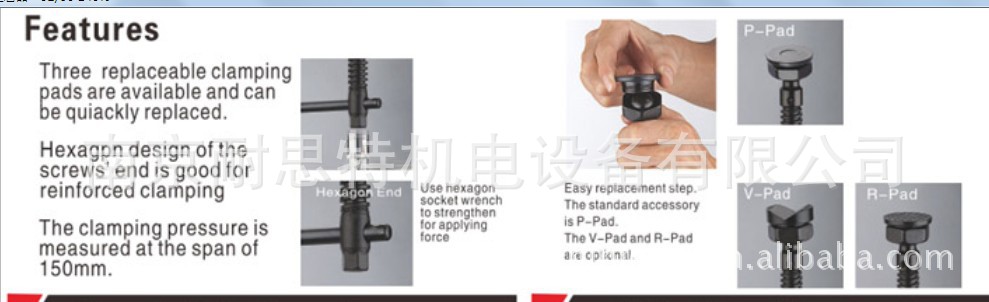

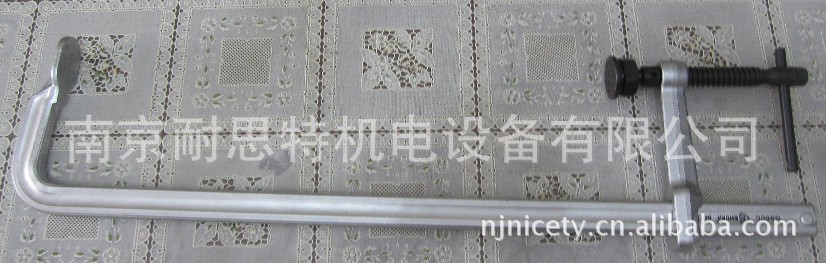

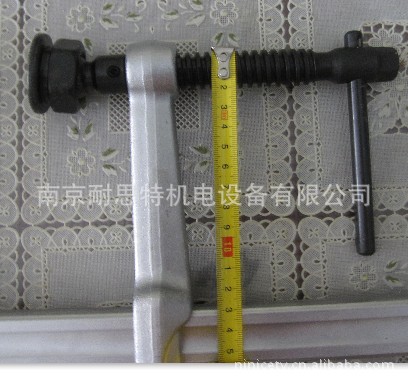

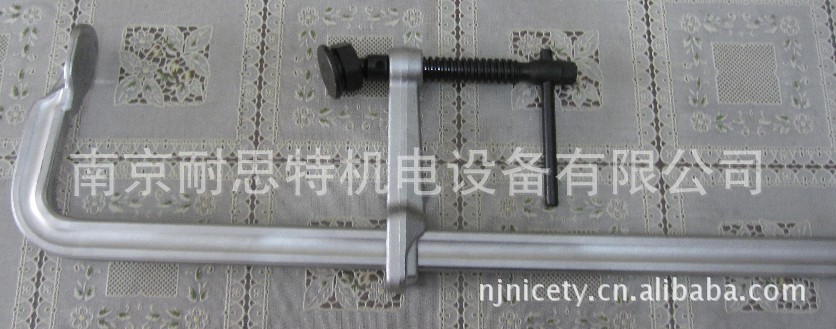

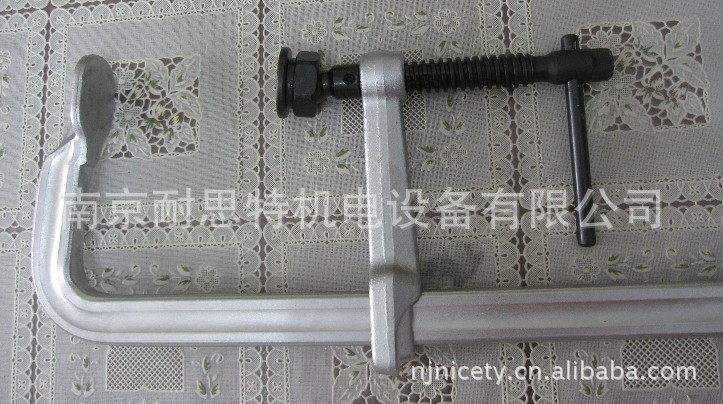

13.面包、吉普、轿车等小型车底盘的铆、焊,快速夹钳在“铆、焊治具”上做定位锁紧夹具用。主要应用型号:702-C、702-D、702-K、303-E、304-H等。 14.部分改装车车体的生产,快速夹钳在车体组装焊接时用。主要应用型号:挤压钳类和F型钳类。
15.中、小型汽车厂总装时,快速夹钳用于局部点焊。主要应用型号:挤压钳类。
16.豪华中巴、大巴的车体(车身)生产:1)车体龙骨焊装,快速夹钳在“焊接治具”上做夹具用。主要应用型号:702-D、10247、12265、11412等。 2)车体外层金属板件的焊接,快速夹钳做夹具用。主要应用型号:挤压钳类和F型钳类。 3)超豪华大、中巴车体内饰件的粘接,快速夹钳用于内饰件与车体之间的粘接固定。主要应用型号:F型钳类。重点提示:行业应用延伸。凡是其产品或零部件在制造材料,生产方式方面类似于以上16条的,只要具有连续性批量生产的特点,均可应用快速夹钳
二.摩托车行业:
1.车架的焊装,快速夹钳在“焊装胎具”上做定位栓和夹具用。主要应用型号:12265、11412、11421、101-B、12205、10247、22175、25382、36020、304-E、304-H、303-E、36060、702-C、30509等。
2.方向柱:前、后叉、货架的焊装,快速夹钳在“焊接治具”上做定位栓和夹具用。主要应用型号:1421、11412、22175、36020、302-F、303-E等。
3.发动机汽缸头、汽缸体的生产,快速夹钳在钻床上做夹具用。主要应用型号:25383、25382、12265-A、12132-A等。 4.化油器、消声器、电线束的生产,其应用均同“汽车行业”应用方式。重点提示:行业应用延伸,凡是其产品或零部件在制造材料、生产方式方面类似于以上1、2、3条者,只要具有连续性批量生产的特点,均可使用快速夹钳。
三.铁路车辆行业(包括地铁、轻轨车辆)
1.车体龙骨的焊装,快速夹钳在“焊装胎具”上做夹具用。主要应用型号:101-J、10247、22502-B、11421、203-F、12130、702-C、702-D。
2.车体外层金属板件的焊装,快速夹钳做夹具用。主要应用型号:挤压钳类和F型钳类。
3.车门的焊装,快速夹钳在“焊装治具”上做定位栓和夹具用。主要应用型号:11412、12205、10247、225-D、21382、304-C、304-E等
4.座椅的焊装,快速夹钳在“焊装胎具”上做夹具使用。主要应用型号:12265、11421、36020、22235等。 5.豪华座椅成型泡棉的生产,快速夹钳在“发泡模具”上做夹具使用。主要应用型号:702-D、40341、304-H等。
6.豪华车厢内饰件的粘接,快速夹钳用于内饰件与车体之间的粘接固定。主要应用型号:F型钳类。
四.自行车工业(包括童车等其它非机动车):
1.车架(俗称三角架)的焊装,快速夹钳在组合(或成型)焊装胎具上做定位栓和夹具使用。主要应用型号:30509、30609、101-EL、10247等。
2.前、后叉,货架的焊装,快速夹钳在“焊接装具”上做定位栓和夹具用。主要应用型号:11412、203-F、101-E、304-E、36020 等。
五.电子行业:
1.所有的电子成品—即商品,如电视机,收音机、DVD、电子门铃、计算机等,都有电路板,电路板由PCB板和插、贴在它上面的电子元器件组成。PCB板插、贴电子元器件的方式有两种:自动,使用SMT、AI自动设备插、贴电子元器件;此种方式不用快速夹钳。流水线,分卡槽式和环形式。在PCB板插、贴电子元器件的环形式流水线一般使用快速夹钳,用于固定PCB板,卡槽式生产线不用快速夹钳。主要应用型号:101-A、20400、201、201-A、20100、22005、20800、20300、22100等。
2.不管使用“五—1”条中哪种方式生产电路板,“在线检测”和“检测线”上均使用快速夹钳于 “测试治具”上。主要应用型号:101-A、201、10250、10250-U、304、305系列等。
3.各种电子产品,设备、家用电器电线束的生产,在检测工序用快速夹钳,也有部分工厂在装配时也用快速夹钳,用于“测试夹具”和“装配夹具”上。主要应用型号:13005、101-A、13009、201、201-A、20800、36070等。
4.生产电子元器件,如滤波器、放大器,在测试设备和检测治具上用快速夹钳。主要应用型号:101-A、102-B、11401、12050-U、201-B、20752-B、22100等。
5.快速夹钳在电子生产设备上做配件用,如波峰焊机、回流焊机、DDC机、回焊炉、绷网机、丝印机等。
主要应用型号:101-A、102-B、40341、80325等。
6.生产小型电机,电动工具,在装配生产线和测试工序中用快速夹钳。主要应用型号: 12050、12050-U、101-A、102-B、301-A、304-C等。
7.各种电器的金属外壳,如热水器、微波炉、空调、冰箱、各种机柜、机箱等,快速夹钳在“焊接胎具”上做夹具用。主要应用型号:11412、203-F、225-D、21502-B、102-B、101-D。
8.静电喷涂设备,快速夹钳做配件用,主要用于料桶盖的开闭锁紧。(喷涂流水生产线上,快速夹钳有时还做固定被加工物使用)。主要应用型号:40323、431、40341、451等。
9.PCB板的生产设备之一——“喷流焊锡机”,用快速夹钳于输送链夹具上。主要应用型号:101-A、201、20300、21800等。
10.快速夹钳在“机械式绕线机”上做部件用,用于固定芯框。主要应用型号:12130、12130-A等。
11.电子玩具、游戏机、IC卡类(快速夹钳的用途均同五-1、五-2条)
12.称重传感器的生产,使用快速夹钳,工序位置不详。主要应用型号:不详。)
13.生产电子排线,快速夹钳在镶嵌电线时用。主要应用型号:30600HL、30600PR、31200HL、31200PR。
14.生产电池(主要是手机电池或类似于手机电池这样的层迭式电芯电池块,如笔记本电脑电池等,其它蓄电池用,但量少),快速夹钳用于:将生产的半成品电芯组装成电池块,在组装生产线的“组装夹具”上使用。 主要应用型号:101-A、102-B、22100、201-B、36204等。检测电池块综合性能,在“测试治具”上使用。主要应用型号:101-A、201、20400、20800等。
15.生产手机(或类似手机这样的产品),快速夹钳用于:电路板的生产(类同于五-1、五-2条)手机综合性能测试,即在手机组装完毕,未装电池的情况下,检测手机的综合性能,在“测试治具”中做夹具使用。主要应用型号:101-A、101-B。重点提示:行业延伸。凡是其产品或零部件在制造材料、生产方式方面类似于以上15条者,只要具有连续性批量生产的特点,均可使用快速夹钳。
六.家具制造行业
1.金属家具——即用金属型材制作的家具,快速夹钳在“焊装治具”上做夹具。主要应用型号:11412、203-F、225-D、302-F、304、305系列等
2.实木家具——即用原木制作的家具,快速夹具在木工机床上做夹具,如“仿型木工铣床”、“木工倒角机”等。主要应用型号:200-W-220-WLH系列,21385、225-D等。
3.雕花家具,如“红木家具”,快速夹钳在“木工雕花机”上做夹具。主要应用型号:220-WLH、302-D等。 4.积成材生产——即用原木加工成积成材,在“锯板机”上做夹具用。主要应用型号:F型夹钳。注:板式家具——即用各种夹板制作的家具,偶尔用1、2只或不用,可以不考虑。重点提示:行业延伸。凡是其产品或零部件在制造材料,生产方式方面类似于以上四条者(如健身跑步机等健身器材,实木做的乐器和其它器具,雕花类其它产品,积成材生产的地板等等),只要具有连续性批量生产的特点,均可使用。
八.装饰建材业:
主要指用PU塑胶发泡方式生产的装饰建材产品,如雕花线条、灯盘、饰花、内外接角、罗马柱等。快速夹钳在“发泡模具”上做夹具用。主要应用型号:40341。
九. 制鞋业:
主要指用PU发泡方式生产的PU鞋底,在制造鞋底的PU发泡模具上用快速夹钳做夹具。主要应用型号:10448。重点提示:行业延伸。凡是其产品或零部件是用PU发泡方式生产的,并具有连续性批量生产的特点,均可使用快速夹钳。注:PU,这个塑料族的贵族,随着现代科技的进步,已广泛应用于军事、体育、建筑和日常生活用品的各个方面,只要是用PU发泡生产的产品,均可使用快速夹钳。挖掘PU发泡产品的生产工厂,挖掘PU发泡模具的制造工厂,已成为我们快速夹钳营销工作的一个重点。
十.塑料机械制造行业:
& J7 G1 h. i' ]' A! ?% |6 D9 Q8 K 快速夹钳在此类机械上做配件用。如塑料破碎机、振动筛、干燥机等。主要应用型号:431、101-B、0341等。
十一.印刷机械制造行业:
快速夹钳在此类机械上做配件用。如拉网机(又名绷网机)、晒板机(又名曝光机)、丝印机等,此类机械不仅用于普通的文字和图案印刷,且更多的用于电子行业PCB板的制造。主要应用型号:拉网机:11412、203-F、203-P、12265。晒板机:431、40341。丝印机:101-A、102-B。
, m1 L0 X& g& i$ w& D6 h# K- B+ s( 十二.玩具制造业:
1.电子玩具制造业:类同五-1、五-2条。
9 n4 s4 Q: N5 V" m0 I; ? 2.塑料改具制造业:一般在具备注塑环形生产线上使用多,快速夹钳在其生产线上的模具上用于上下模具的开闭锁紧。主要应用型号:20235、201-B、302-F等。
8 H3 B+ l2 W6 j9 w. m q: y; X 十三.塑料制品制造业:
, g+ K/ }7 X+ ~7 V8 m2 g! c: ~7 h三维网技术论坛 塑料制品除我们上面讲过的有代表性的,已形成快速夹钳营销规模市场的PP、ABS、PU等产品外,现在的塑料制品几乎涵盖我们的生活、工作的各个角落。塑料制品基本分为吹塑和注塑两大类,目前,吹塑类还未发现使用快速夹钳,而注塑类产品已大量启用快速夹钳。就连单机单模型“注塑机”,也开始用7字头快速夹钳或转角缸取代老式的螺杆做固定模具用。这个市场,即有快速夹钳的成型市场,也有快速夹钳的推广待开发市场。综合提示大家注意以下几点:单机单模型注塑机,推广应用快速夹钳7字头和转角缸取代老式的螺杆螺母固定模具方式。环线注塑生产线,推广应用快速夹钳1、3字头产品在其生产线上的模具上做上下模具的开闭锁紧机构。注塑流水生产线,一般应用型号为:10448、302-F、36060、303-E、40341、431等。推广应用快速夹钳在其模具上做锁紧机构。
十四.物流设备制造业:
# Z! X! ?6 |3 B* W. E三维网技术论坛 1.叉车,驾驶室等金属件的焊装,快速夹钳用于“焊装治具”上做夹具。主要应用型号:11412、10247、12265等。
, k8 p& I; r7 X' p, q1 k1 R三维网技术论坛 2.手动搬动手、平台车、堆高车的金属件的焊装,快速夹钳用于“焊装治具”上做夹具。主要应用型号:11412、203-F、225-D、101-H、101-E等。
3.铁笼、笼式搬运车的铁线焊装,快速夹钳用于铁线的“焊装治具”上做夹具和定位栓。主要应用型号:203-F、201、302-F、101-A、304-C等。
$ B6 l4 p+ q/ Z. C) k 4.货架的焊装,快速夹钳用于成型和组合“焊装胎具”上做定位栓和夹具。主要应用型号:11412、225-D、203-F、302-F等。
1 @- K! c: z0 S8 V, U# }( B, n三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa 5.工具柜、移动柜的金属件焊装,快速夹钳用于“焊装胎具”上做夹具。主要应用型号:11412、225-D、203-F等。
) E) E. N* B( u& {% ?! f三维网技术论坛 6.条码阅读机、扫描器、打印机等,类同于五-1、五-2条。
十五.工程机械制造业:
9 u. ^+ d, \6 U" D! i8 j' M三维网技术论坛 如挖掘机、装载机、混凝土搅拌机、摊铺机等,快速夹钳主要用于驾驶室类覆盖金属件的焊装,在“焊接治具”上做夹具和定位栓。主要应用型号:13002-B、36204、30607、12305、22502-B、10247等。
! ^1 k* s7 `! @ 十六.电梯制造业 箱式电梯的生产,快速夹速主要用于箱笼的“焊装胎具”上做夹具。主要应用型号:101-E、101-J、204-GB系列等。箱式电梯箱门的生产,快速夹钳主要用于“焊装胎具”上做夹具。主要应用型号:101-E、10247、25382、21384等。扶梯的生产,快速夹钳主要用于龙骨的焊装做夹具。主要应用型号:F型钳。
- I4 a7 s( z6 ]7 D+ S; v2 m三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa 十七.集装箱制造业:
3 ]" w3 e7 |+ Y: ]三维网技术论坛 1.干箱箱体的生产,快速夹钳主要用于骨架的“焊装胎具”上做定位栓和夹具。主要使用型号:303-E、304-H、305-H、30607、101-J、204-G等。 2.冷藏集装箱箱体的生产,类同十七—1。 3.冷藏集装箱保温层的生产,快速夹钳在“发泡模具”上做夹具。主要使用型号:36224、36003等。注:有一种生产方法,是先做好内外箱体,然后灌装保温材料。此种方法不用夹钳(目前极少)。
十八.飞机制造业: 1.机体龙骨的生产,快速夹钳用于“焊装胎具”上。主要使用型号各厂不一。很杂,且此行业有限,这里不举例。 2.外层金属板件的铆接及内层内饰件的胶粘,快速夹钳做夹具用。主要使用型号:F型钳,挤压钳类。
1 G- e+ f8 z' k$ i8 \ p4 {三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江 十九. 机械制造业:
, B7 C& u- A- c' L& Y {( {: y三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa 生产组合机床,加工中心等机床设备,在其工作台上或转换机构中可用快速夹钳作夹具和转换装置用。
8 w' o( |0 B( u& Z& x" H) x# _主要应用型号:3字头、转角缸类快速夹钳。
' ~6 z4 k; J' |2 D$ E/ C三维网技术论坛 二十. 机械加工业:`
铣床、插床、钻床、镗床、组合机床、加工中心、数控(各种)机床等机械加工设备加工机械零件时,均可在其工作台上使用快速夹钳以取代老式的固定夹具。主要应用型号:3字头、7字头、转角缸类快速夹钳。
