GANTER GN426 箱柜手柄
• l=20,铝制捏手杆，椭圆扁平截面，带RAL9005黑色环氧树脂涂层，亚光饰面（SW型）
• l=28,铝管（厚度4mm）,带RAL黑色环氧树脂涂层，亚光饰面（SW型），螺纹铝质衬套
• 用M8和M10螺钉背面安装

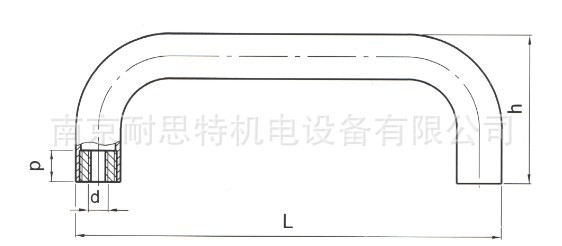

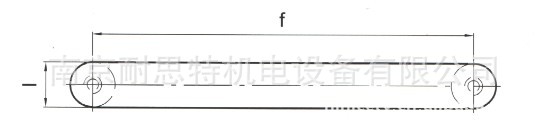

标 准 件 | 主 尺 寸 | 安 装 孔 | 重 量 |
型 号 | L | f | h | l | d6H | p | g |
GN426-AL-20-200-SW | 220 | 200 | 68 | 20 | M8 | 15 | 240 |
GN426-AL-20-250-SW | 270 | 250 | 285 |
GN426-AL-20-300-SW | 320 | 300 | 330 |
GN426-AL-20-350-SW | 370 | 350 | 375 |
GN426-AL-28-200-SW | 270 | 250 | 78 | 28 | M10 | 15 | 290 |
GN426-AL-28-250-SW | 320 | 300 | 330 |
GN426-AL-28-300-SW | 370 | 350 | 375 |
GN426-AL-28-350-SW | 420 | 400 | 415 |
