德国ＨＡＬＤＥＲ薄板用分度销，旋钮柱塞，分割定位柱．特长:定位柱直接插入孔内,以2212.299锁紧夹头锁固之。
有卡锁分割柱,把手拉上90°回转于V槽后定位解除。技术参数如下:
本体 材质:钢材
处理:镀锌
把手 材质:塑料
颜色:黑色
梢子 材质:SUS303
处理:镀镍
使用温度-30℃～80℃。
1N≒0.102Kgf。
|

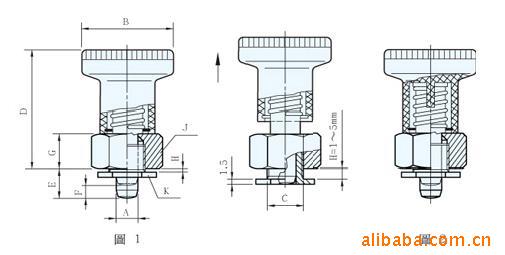

品号 | A
-0.02
-0.04 | B | C | D | E | F | G | H | J | K
两面宽 | 荷重(N)
最小～最大 | 质量
(g) | 备注 | 2212.266 | 6 | 25 | 10 | 34 | 8.5 | 6.0 | 10 | 1～5 | 17 | 14 | 8.5～22 | 40 | 图1
无卡锁 | 2212.267 | 6 | 25 | 10 | 34 | 10.5 | 6.0 | 10 | 1～5 | 17 | 14 | 8.5～22 | 41 | 图1
无卡锁 | 2212.268 | 8 | 31 | 12 | 40 | 10.0 | 7.5 | 12 | 1～5 | 19 | 16 | 15.5～28 | 62 | 图1
无卡锁 | 2212.269 | 8 | 31 | 12 | 40 | 12.0 | 7.5 | 12 | 1～5 | 19 | 16 | 15.5～28 | 63 | 图1
无卡锁 | 2212.286 | 6 | 25 | 10 | 34 | 8.5 | 6.0 | 10 | 1～5 | 17 | 14 | 8.5～22 | 39 | 图2
有卡锁 | 2212.287 | 6 | 25 | 10 | 34 | 10.5 | 6.0 | 10 | 1～5 | 17 | 14 | 8.5～22 | 40 | 图2
有卡锁 | 2212.288 | 8 | 31 | 12 | 40 | 10.0 | 7.5 | 12 | 1～5 | 19 | 16 | 15.5～28 | 61 | 图2
有卡锁 | 2212.289 | 8 | 31 | 12 | 40 | 12.0 | 7.5 | 12 | 1～5 | 19 | 16 | 15.5～28 | 62 | 图2
有卡锁 | 2212.299 | - | - | - | - | - | - | - | - | - | - | - | 30 | 专用扳手 |
|
