ERF. 杠杆手柄
• 材料
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其他化学溶剂。
• 颜色
黑灰色，亚光饰面
• ERF.型
铜毂，带螺纹孔
• ERF.N型
-圆柱形盲孔带半机加工，黄铜加固横向孔，可用销固定到轴上
-方形盲孔，带横向固定螺钉
备注：此款杠杆手柄还有带镀锌钢螺杆的型号（ERF.P），欢迎咨询。

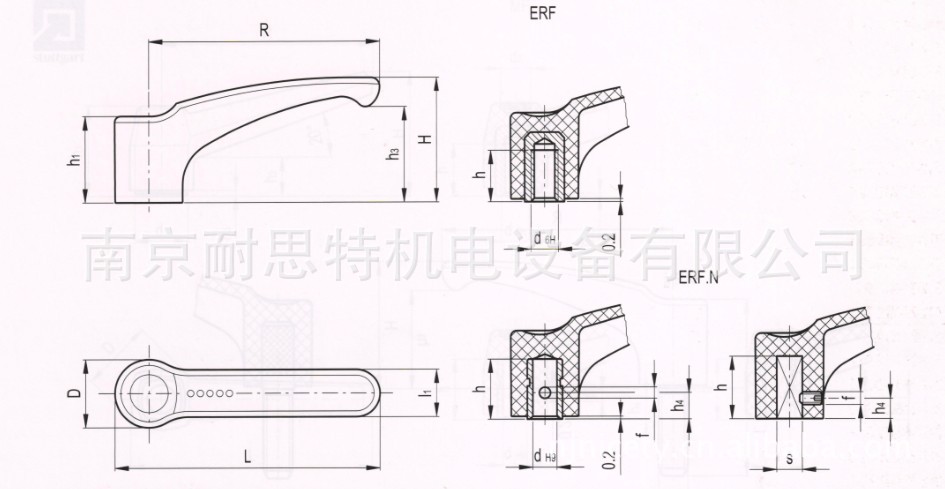

标 准 件 | 主 尺 寸 | 安 装 孔 |
代 码 | 型 号 | R | L | D | H | h1 | h3 | l1 | h4 | f | d6H | sH10 | dH9 | h |
232101-C1 | ERF.44 B-M6-C1 | 44 | 52 | 15.5 | 26.5 | 19 | 19 | 11 | - | - | M6 | - | - | 12 |
232106-C1 | ERF.44 N-5*5-C1 | 44 | 52 | 15.5 | 26.5 | 19 | 19 | 11 | 7 | M4 | - | 5*5 | - | 15 |
232111-C1 | ERF.44 N-6-C1 | 44 | 52 | 15.5 | 26.5 | 19 | 19 | 11 | 7 | 3 | - | - | 6 | 15 |
232121-C1 | ERF.63 B-M8-C1 | 63 | 73.5 | 19 | 35 | 24.5 | 26.5 | 13.5 | - | - | M8 | - | - | 13 |
232126-C1 | ERF.63 N-6*6-C1 | 63 | 73.5 | 19 | 35 | 24.5 | 26.5 | 13.5 | 8 | M4 | - | 6*6 | - | 20 |
232131-C1 | ERF.63 N-8-C1 | 63 | 73.5 | 19 | 35 | 24.5 | 26.5 | 13.5 | 8 | 4 | - | - | 8 | 20 |
232141-C1 | ERF.78 B-M10-C1 | 78 | 90.5 | 23 | 42 | 29.5 | 32 | 16 | - | - | M10 | - | - | 17 |
