Halder 2211. 旋钮柱塞 (无卡锁)
特长:把手部上拉,梢子内缩,定位解除。手放松后,梢子由内藏弹簧自动回位,是一种手操作的定位柱。螺牙有逃角,定位柱可完全锁到底部。使用温度-30℃～80℃。
钢材型号材质：本体:钢材 处理:染黑 把手:塑料 颜色:黑色 销子：钢材 热处理
不锈钢型号材质:本体:SUS303 把手:塑料 颜色:黑色 梢子：SUS303处理:镀镍

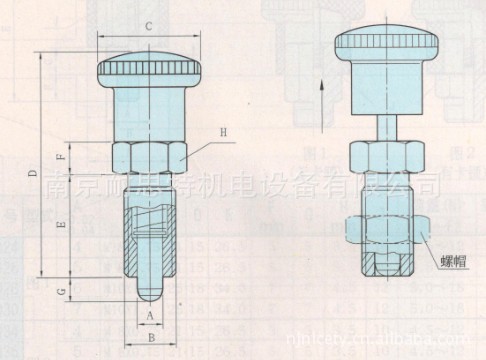

品 号 | B | A -0.02 -0.05 | C | D | E | F | G min | H | 荷重(N) min-max | 质量 (g) |
钢材 | 不锈钢 |
2211.103 | 2211.203 | M8×1.0 | 4 | 16 | 35 | 16 | 5 | 4 | 10 | 4.5～12.0 | 10 |
2211.104 | 2211.204 | M8×1.0 | 4 | 16 | 35 | 16 | 5 | 6 | 10 | 4.0～12.5 | 10 |
2211.106 | 2211.206 | M10×1.0 | 5 | 19 | 40 | 18 | 6 | 5 | 12 | 5.0～15.0 | 17 |
2211.107 | 2211.207 | M10×1.0 | 5 | 19 | 40 | 18 | 6 | 8 | 12 | 5.0～18.0 | 18 |
2211.109 | 2211.209 | M12×1.5 | 6 | 23 | 48 | 22 | 6 | 6 | 14 | 6.5～19.0 | 29 |
2211.110 | 2211.210 | M12×1.5 | 6 | 23 | 48 | 22 | 6 | 9 | 14 | 6.0～25.0 | 29 |
2211.112 | 2211.212 | M16×1.5 | 8 | 28 | 58 | 26 | 8 | 8 | 17 | 8.5～26.0 | 63 |
2211.113 | 2211.213 | M16×1.5 | 8 | 28 | 58 | 26 | 8 | 12 | 17 | 8.5～28.0 | 63 |
2211.115 | 2211.215 | M16×1.5 | 10 | 28 | 58 | 26 | 8 | 12 | 17 | 9.5～38.0 | 64 |
| | | | | | | | | | | | | |
【表中为旋钮柱塞型号，如需配带螺母，请另外购买】。
