产品类别：化工级容器视镜系列

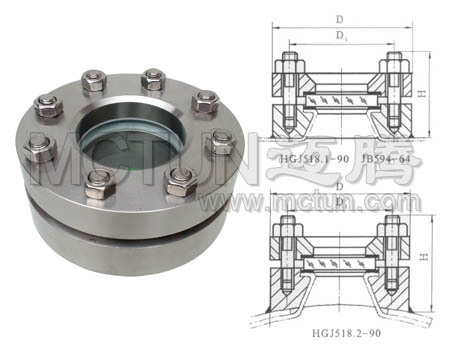

产品名称：平焊视镜（平板视镜、法兰式视镜）
产品型号：MPH/SJ-H4A-1（执行标准：JB593-64、HGJ501-86、HG/T21619-1986）
公称通径：DN50～150mm
连接方式：焊接式
产品材质：Q235-A、304、316L等（可根据用户要求提供其它材质）
产品概述：平焊视镜是工业设备装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的容器中，视镜能随时观察容器中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
JB593-64主要技术参数表：
公称通径
DN(mm) | 公称压力MPa | D | D1 | b1 | b2 | ≈H | 重量
kg | 标准号 |
碳素钢 | 不锈钢 |
Ⅰ | Ⅱ |
50 | 0.6 | 115 | 90 | 25 | 12 | 53 | 1.69 | JB593-64-1 | JB593-64-5 |
80 | 0.6 | 145 | 120 | 25 | 14 | 57 | 3.25 | JB593-64-2 | JB593-64-6 |
125 | 0.6 | 205 | 175 | 30 | 16 | 68 | 6.65 | JB593-64-3 | JB593-64-7 |
150 | 0.6 | 230 | 200 | 30 | 18 | 70 | 8.61 | JB593-64-4 | JB593-64-8 |
HGJ501-86主要技术参数表：
公称通径
DN(mm) | 公称压力
MPa | D | D1 | b1 | b2 | ≈H | 重量
kg | 标准号 |
碳素钢 | 不锈钢 |
Ⅰ | Ⅱ |
50 | 1.0 | 130 | 100 | 34 | 22 | 70 | 4.2 | HGJ501-86-1 | HGJ501-86-11 |
50 | 1.6 | 130 | 100 | 34 | 24 | 70 | 4.5 | HGJ501-86-2 | HGJ501-86-12 |
50 | 2.5 | 130 | 100 | 34 | 26 | 70 | 5.0 | HGJ501-86-3 | HGJ501-86-13 |
80 | 1.0 | 160 | 130 | 36 | 24 | 70 | 6.4 | HGJ501-86-4 | HGJ501-86-14 |
80 | 1.6 | 160 | 130 | 36 | 26 | 70 | 7.0 | HGJ501-86-5 | HGJ501-86-15 |
80 | 2.5 | 160 | 130 | 36 | 28 | 70 | 7.4 | HGJ501-86-6 | HGJ501-86-16 |
100 | 1.0 | 200 | 165 | 40 | 26 | 80 | 10.9 | HGJ501-86-7 | HGJ501-86-17 |
100 | 1.6 | 200 | 165 | 40 | 28 | 80 | 11.6 | HGJ501-86-8 | HGJ501-86-18 |
125 | 1.0 | 225 | 190 | 40 | 28 | 80 | 13.6 | HGJ501-86-9 | HGJ501-86-19 |
150 | 1.0 | 250 | 215 | 40 | 30 | 80 | 17.4 | HGJ501-86-10 | HGJ501-86-20 |
