华一直线支撑导轨单元(SBS系列、TBS系列、SBR、SBR...L系列、TBR、TBR...L系列)
华一支撑导轨单元的性能特点、分类、用途、型号对照表
华一直线轴承支承轨单元由导轨、LM轴以及安装于箱式单元内的开口型直线轴承组装而成.所有组件都为标准化组件,因此之间可以进行互换使用,从而缩减了成本并缩短了设计时间.直线轴承承轨(SBS、TBS)在整个行程内,承轨向轴提供最大的刚度以及刚性,因此确保装置的性能。直线轴承外壳(SBR、TBR、SMD)外壳与开口型直线轴承结合可以确保在最大刚度和高速运行时进行有效的高载荷或长行程应用。直线轴承承轨单元(SBR-S、TBR-S)SBR-S和TBR-S型是达到高精度和无偏移最佳的导轨装置,它们可以使系统平滑运行并且达到最大刚度,从而缩减了成本并缩短了时间。
直线轴承:支撑导轨单元分类 > SBS系列> TBS系列> SBR、SBR...L系列> TBR、TBR...L系列
SBR导轨,SBR圆导轨,导轨,SBR直线圆柱导轨,SB…….R圆柱直线导轨,SBR,SBR铝托,SBR滑轨
SBR12/SBR16/SBR20/SBR25/SBR30/SBR35/SBR40/SBR50
SBR系列导轨是由箱式直线轴承、高硬度轴及防偏斜铝轨级成的滑动单元。硬度轴与底座铝轨安装所需的螺孔是在轴硬化处理后进行钻削加工,保证了产品的精度。SBR系列产品造价低廉、生产周期短、易于安装等特性,已成为方型直线导轨的替代产品。适用于直线运动精度要求不高的场合。
圆导轨,铝导轨
铝支撑
华一TBR滑轨,华一圆导轨,华一铝导轨,华一铝支撑
TBR滑轨主要用途:
本产品镀铬光轴表面经特殊研磨及硬铬电镀技术外理,再经镜面抛光而成,耐磨擦、抗腐蚀性特性。直线轴在自动传动装置上有广泛运用,适用于各种气缸、油缸、活塞杆、包装、木工、纺织、印染机械、压铸机、注塑机、及其它机械用导杆、顶杆等。同时由于它的坚硬,还可延长普通精密机械一起的传用寿命。
材质:优质45#钢,轴承钢,高碳钢。
硬度:HRC62+2
表面硬化厚度:0.8~2.5mm
表面粗糙度:Ra0.2-0.4
硬铬厚度:0.015-0.025mm
直线度:80μm/1000mm

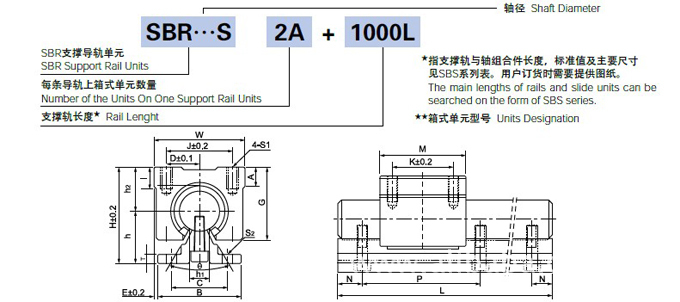

型号 | 轴径 | 基本额定载荷 | 重量 | 尺寸(mm) | |||||||||
支撑导轨单元 | 品牌 | 箱式单元** | 品牌 | 额定动载荷 C(N) | 额定静载荷 C。(N) | 箱式单元(kg/m) | 导轨(kg/m) | D | h | H | E | Ø | |
SBR16SA | HY | SBR16UUA | HY | Ø16 | 770 | 1170 | 0.15 | 2.55 | 22.5 | 25 | 45 | 2.5 | 80˙ |
SBR20SA | HY | SBR20UUA | HY | Ø20 | 860 | 1370 | 0.20 | 3.50 | 24 | 27 | 50 | 1.5 | 60˙ |
SBR25SA | HY | SBR25UUA | HY | Ø25 | 980 | 1560 | 0.45 | 5.30 | 30 | 33 | 60 | 2.5 | 50˙ |
SBR30SA | HY | SBR30UUA | HY | Ø30 | 1560 | 2740 | 0.63 | 7.40 | 35 | 37 | 70 | 5 | 50˙ |
SBR35SA | HY | SBR35UUA | HY | Ø35 | 1660 | 3130 | 0.92 | 10.05 | 40 | 43 | 80 | 7.5 | 50˙ |
SBR40SA | HY | SBR40UUA | HY | Ø40 | 2150 | 4010 | 1.33 | 13.10 | 45 | 48 | 90 | 7.5 | 50˙ |
SBR50SA | HY | SBR50UUA | HY | Ø50 | 3820 | 7930 | 3.00 | 20.65 | 60 | 62 | 115 | 12.5 | 50˙ |
型号 | 品牌 | 尺寸(mm) | ||||||||||||
W | G | A | B | T | M | S1×1 | J | K | S2 | C | N* | P* | ||
SBR16SA | HY | 45 | 33 | 8 | 40 | 5 | 45 | M5×12 | 32 | 30 | Ø5.5 | 30 | 20 | 150 |
SBR20SA | HY | 48 | 39 | 11 | 45 | 5 | 50 | M6×12 | 35 | 35 | Ø5.5 | 30 | 20 | 150 |
SBR25SA | HY | 60 | 47 | 14 | 55 | 6 | 65 | M6×12 | 40 | 40 | Ø6.6 | 34 | 25 | 200 |
SBR30SA | HY | 70 | 56 | 15 | 60 | 7 | 70 | M8×18 | 50 | 50 | Ø6.6 | 40 | 25 | 200 |
SBR35SA | HY | 80 | 63 | 18 | 65 | 8 | 80 | M8×18 | 55 | 55 | Ø9 | 45 | 30 | 200 |
SBR40SA | HY | 90 | 72 | 20 | 75 | 9 | 90 | M10×20 | 65 | 65 | Ø9 | 55 | 30 | 200 |
SBR50SA | HY | 120 | 91 | 25 | 95 | 11 | 110 | M10×20 | 94 | 80 | Ø11 | 70 | 35 | 200 |
*:标准值 | 1N=0.102kgf |
