超声波花边机
功能说明：
1.利用超声波及特制钢轮加工，不伤布类边缘，无毛边。
2.花轮更换简便，可依客户所需要更换各种图形的花轮。
3.制造时不需预热，并可连续操作。
4.缝合:利用超声波直接将各类布料进行缝合,而不需针线,从而可达到防水的效

果.
5.花边:利用超声波可将各类皮革,布料压成任意图案,且不会毛边.
6.烫金:利用超声波可在各类皮革,布料上进行烫金,速度快且效果好.
7.包边:利用超声波可对各类皮革,布料进行包边处理.
8.其它:该机同时还具备分条,切孔等功能,可以达到一机多用的效果.
应用范围:
1.皮衣花边,睡衣,内衣,枕套,床被套,裙摆
2.头花,发夹饰品,缎带分条,礼品包装带
3.宾馆酒店用品:合布,口布,筷套,座椅套,杯垫,窗帘
4.雨衣,PVE手提袋,雨伞,食品包装袋,帐篷,鞋帽制品
5.一次性手术衣,口罩,手术帽,医用眼罩等
6.工艺装饰品,圣诞饰品,婚纱饰品

无纺布袋机,购物袋机,手提袋,环保袋,自动无纺布制袋机,环保袋机,购物袋机等

:

功能说明：
1，工作原理是利用高频率振荡由焊头将声波传送至工作物熔接面，瞬间使工作

物分子产生摩擦，达到塑料熔点，从而完成固体材料迅速溶解，完成焊接。其接

合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝

对没有什么问题的。
2，利用特殊合金钢制作花轮模具，可依客户需求开发各种复杂的花形图案；焊

头耐磨损且寿命特长，花模拆装方便容易，偏芯式调节，灵活，快捷水平度高，

对比于传统的针式有线缝合，有如下优点：
  1.利用超声波焊接，免用针线，省去频繁换针线的麻烦，没有传统线缝合的断

线接头情况，还可对纺织品进行整洁的局部剪切与密封。缝合的同时也起到了装

饰的作用，粘固力强，可达到防水效果，压纹清晰，表面更加具有立体浮雕效果

，工作速度快，产品效果好更显高档美观；品质有保证。
  2.利用超声波及特制钢轮加工，密封的边缘不开裂，不伤布类边缘，且没有毛

边、卷边现象。
 3.制造时不需预热，并可连续操作。
 4.操作简便，和传统缝纫机操作的方法没有多大区别，普通缝纫工可以操作
 5.成本低,比传统机器快到5到6倍，效率高、

适用范围
环保袋、礼品袋、购物袋、广告袋、西服袋、广告围裙、无纺布手挽袋，无纺布

挂衣袋、无纺布袋、礼品袋、化妆品袋、网料束口，无纺布计算机套、电视套、

空调套、洗衣机套、防尘罩套、枕套、鞋套、高档无纺布床垫、酒店无纺布一次

性用品。无纺布桑拿类有：桑拿服、裕衣、裕裤、纸内裤——等环保无纺布产品

。

 机械各部功能说明：

1）调整螺帽: 限制气缸行程长短距离。

2）压轮气缸: 控制压轮上升和下降。

   3）压轮开关：压轮控制开关,在机头左侧。单击压轮下降

4）模架: 固定花轮。

5）花轮: 缝合,裁切加工件之模具。

6）冷却风扇: 散热振动子温度,使其能长时间工作。

7）花轮气缸: 控制花轮上升和下降。

   8）机头: 固定花轮的传动机构。

   9）气压表: 表示花轮加在工件上的压力气压。

10）气压阀: 依据实际需要做气压调整, 调整后螺帽要锁紧。调整范围一般在1～10Ｋg/cm²之间。

11）台面板： 加工工件的平台。

  12）发振箱: 控制机台的动作程序。

  13）振筒: 固定振动子与钢模。

14）机架: 支撑机台本体。

15）脚踏板： 在右脚位置，控制花轮和钢模的运转。

16）花轮踏板：在左脚位置，控制花轮升降。

超声波花边机配制参数：

1.超声波花边机采用进口压电芯片,出力强劲稳定；

2.特殊合金钢料制作花轮，焊头耐磨损且寿命特长。

3.花模拆装方便、偏芯式调节、灵活、快捷、水平度高；

4.工作速度快、产品效果好、品质保证.

5.全套优质进口元器件组装，性能稳定

超声波花边机功能说明：

1.利用超声波及特制钢轮加工，不伤布类边缘，无毛边。

2.花轮更换简便，可依客户所需要更换各种图形的花轮。

3.制造时不需预热，并可连续操作。

4.缝合: 利用超声波直接将各类布料进行缝合,而不需针线,从而可达到防水的效果.

5.花边: 利用超声波可将各类皮革/布料压成任意图案,且不会用毛边.

6.烫金: 利用超声波可在各类皮革/布料上进行烫金,速度快且效果好.

7.包边: 利用超声波可对各类皮革/布料进行包边处理.

8.其它: 该机同时还具备分条/切孔等功能,可以达到一机多用的效果.

超声波花边机应用范围：

1.皮衣花边.睡衣.内衣.枕套.床被套.裙摆

2.头花.发夹饰品.缎带分条.礼品包装带

3.宾馆酒店用品:合布.口布.筷套.座椅套.杯垫.窗帘

4.雨衣.PVE手提袋.雨伞.食品包装袋.帐篷.鞋帽制品

5.一次性手术衣.口罩.手术帽.医用眼罩等

6.工艺装饰品.圣诞饰品.婚纱饰品

超声波花边机产品样板：

超声波制袋机原称：超声波多功能花边缝合机，别名：超声波花边机，超声波缝合机，超声波压花机，超声波压纹 机，超声波切边机，超声波复合机，超声波压合机，超声波热合机，超声波魔术贴分切机，超声波纱网焊 接机，超声波半自动无纺布制袋机。

超声波花边缝合机参数：

超声波花边缝合机功能特点：

南方力劲机械有限公司一直致力于超声波机械系列的研发、生产、销售服务，质量保障，服务周到。 其系列之一超声波花边缝合机就深受大家的青睐：
1．超声波花边机花轮焊头耐磨，花模拆装方便， 运用灵活。
2．花边机操作时不需预热可连续性加工、速度快、大量生产、可转角。
3．利用 超声波花边机直接将各类布料进行缝合，同时作切边、裂孔、印纹、使 产品一次成形，无毛边，无散口。
4．此款花边机利用超声波直接在各类材料上进行包边，烫金，压制各类图形， 根据不同面料、厚 度调节功率。
5．操作方便、易懂，普通工人即可上机操作。
此超声波花边缝合机广泛应用于 各种服装，家装饰品，工艺品，玩具仔等。适用各种布料、人造革、喷胶棉、PE纸、PE+铝、PE+布等复合 材料,热塑性塑料箔膜及塑料片。

一.机器概述：

力劲牌超声波花边缝合机，是一种高效的缝合、压花设备。主要用于合成纤维布料的缝边、熔接、熔切、压花，加工产品具有水密性好，生产效率高，不用针线辅料，熔切面平滑无毛刺,手感好等特点。广泛应用于服装、玩具、食品、环保无纺布袋，口罩等行业。

力劲牌超声波花边缝合机，采用最新超声波技术，广泛应用世界名牌元器件，具有技术先进，结构合理，运行可靠，操作方便等特点。

1.设备适用材料

化学合成纤维布料，或含有化纤混纺布、化学薄膜亦是含30%以上化织，均可加工成所需要的产品，如Nylon布、针织布、无纺布、T/R布、特多龙布(Polyester布)、金葱布、多层布，以及各种贴合而成的淋膜表覆布类薄膜纸均可适用。

2.设备使用功能

(1)缝合，(2)花样车边，(3)裁切，(4)分条，(5)切孔，(6)压图形，(7)成形，(8)印色，(9)烫金，(10)折边和印纹，(11)包焊金属线固定。

3.适用产品

(1) 衣服花边，(2)床套，(3)枕头套，(4)汽车套，(5)帐蓬，(6)包装带，(7)背包、旅行带、手提带，(8)窗帘，(9)雨衣、风 衣、雪衣，(10)玩具，(11)手套，(12)桌巾，(13)椅套，(14)被套，(15)口罩，(16)发饰，(17)饰品，(18)洋伞，(19) 灯罩，(20)滤网等等。

4.设备功能

(1) 利用超音波振动及特制钢轮，加压之后，就可获得如上所述使用功能。
(2) 加工时不冒烟、火花，不伤害布类边缘，亦可避免毛边。
(3) 花轮更换简便，可依客户所需要更换各种图形的花轮。
(4) 制造时不需预热，并可连续操作。
(5) 可加装色纸、金箔纸，加压时可达印色、烫金功能。
(6) 可多台机组合成专用机，以便一次完成宽度较大的产品，如被罩、洋伞等。
(7) 特殊合金钢材料制成的花轮，并经特种热处理工艺，具有耐靡损、使用寿命长所特点。
(8) 机械操作简单，维修容易，使用20KHZ低噪音超声波，防噪音干扰。

5.超声波花边缝合机一般由7大部分组成：机架（带工作台），花轮运转部分，压轮传动部分，钢模转动部分，超声波发生器，超声波换能器，电气控制部分。

二．超声波花边机设备安装:

1.拆卸包装，检查设备表面和各部分有无损伤的痕迹，检查螺丝是否松动，电气接头是否锁紧，配件是否齐全。
2.超声波花边机设备应安放在平整的硬地面上，要求花边机背离热源至少0.5米，并要确保花边机前后至少有1米，左右至少有0.5米的空间，以便操作。
3.核对发振箱背上标牌的电压要求，并要确保系统接地良好。
4.将设备与电源及气源连接，注意要先将电源开关关断。注意本机的电压要求：ＡＣ220Ｖ，50-60Ｈz
5.空气管路接于干净且不含润滑剂的压缩空气源，额定工作气压为0.6MPa。

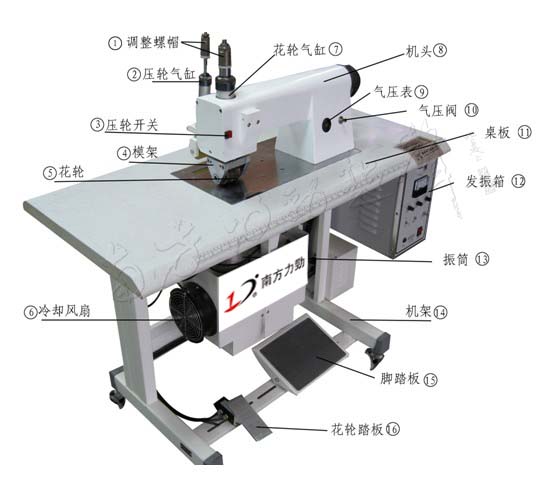

三．超声波花边机机械各部名称索引

超声波花边机部件介绍

产品型号：NK-H2012A
功率：1400W/1600W/2000W
频率：20KHZ
电压：50/60HZ  220VAC/ 10A
外型尺寸：1200*550*1200MM
重量：150KG
缝合熔断面积:50mm(2寸)、75mm(3寸)、100mm(4寸)

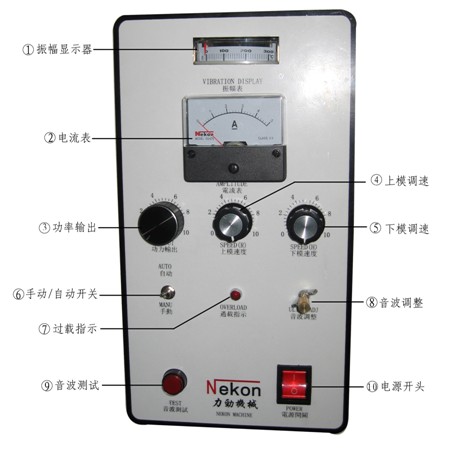

超声波花边机发振箱面板各部名称索引:

超声波花边机发振箱面板

超声波花边机基本操作说明：

1.超声波花边机机械各部功能说明

1）调整螺帽: 限制气缸行程长短距离。
2）压轮气缸: 控制压轮上升和下降。

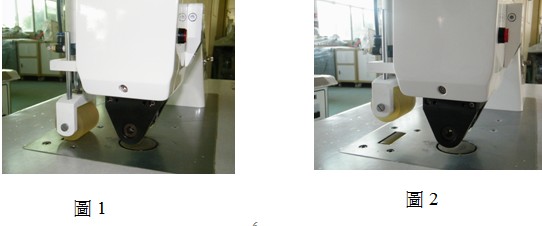

3）压轮开关：压轮控制开关,在机头左侧。单击压轮下降(如下图1)，再单击压轮上升。(如下图2)

4）模架:      固定花轮。
5）花轮:      缝合,裁切加工件之模具。
6）冷却风扇:  散热振动子温度,使其能长时间工作。
7）花轮气缸:  控制花轮上升和下降。
8）机头:      固定花轮的传动机构。
9）气压表:    表示花轮加在工件上的压力气压。
10）气压阀:   依据实际需要做气压调整, 调整后螺帽要锁紧。调整范围一般在1～10Ｋg/cm²之间。(如下图)

11）台面板：  加工工件的平台。
12）发振箱:   控制机台的动作程序。
13）振筒:     固定振动子与钢模。
14）机架:     支撑机台本体。
15）脚踏板：  在右脚位置，控制花轮和钢模的运转。
16）花轮踏板：在左脚位置，控制花轮升降。

2.超声波花边机发振箱功能说明：

1) 振幅显示器：
其功能是指超声波振子和钢模之间的谐振是否合适。旋转音波调整旋钮，能使读数变化。一般调整到50以下。

2）电流表：
指示超声波的工作电流。空载时表示焊头与系统谐振的状态,一般正常为0.4～0.6A,依输出功率的大小而异,负载时,因压着面积和花轮和复杂、大小而定,通常由1.0～2.5A。

3）功率输出：
调整输出功率大小，调到不同的文件位，电流表读数会有变化。

4）上模速度：
调整花轮转速高低。数字越大转速加快，速度越快；反之速度降低。

5）下模速度：
调整超声波钢模转速高低。数位越大转速加快；反之速度降低。

6）手动/自动开关：
打到自动档位，花轮和钢模自动运转;打到手动开关，花轮和钢模的运转是由右脚的脚踏板控制的，踏下脚踏板花轮和钢模开始工作，松开脚踏板花轮和钢模即停止运转。

7）超载指示：
红色指示灯亮，表示设备超载。此时应该立即停机，检查原因待故障排除后，方可继续工作。

8）音波调整：
调整超声波振动子和钢模之间的谐振状态。顺时针或逆时针转动旋钮，振幅表读数会改变，前已有述，正常读数一般在50以内。

9）音波测试：

功能是测试超声波是否正常。按下音波测试开关1～2秒钟，看超载指示灯是否亮，振幅表、电流表读数是否在正常范围内。

10）电源开关：
控制整机电源。开关自带红色指示灯，打开时红色灯亮。

五．超声波花边机调机方法：

1.打开电源开关，开关内置灯亮。

2.调整气压：

气压阀在机头压力表旁边。根据加工材料厚薄、或加工性质（压花或缝边）的不同，调整压力。加工厚的材料或压花时，气压要高一些；反之，薄的材料或缝边时，气压宜低一些。气压一般在2～5Ｋg/cm²范围内调整。

3.超声波花边机音波检测调整：(花轮在上限不与钢模接触时)

1）按下“音频测试”开关，如振幅显示器指标急升并超过100，则表示频率距谐振点太远，须调整“音频调整”旋扭。

目视振幅显示器，左手按下“音频测试”检查开关（勿超过3秒），右手旋转“音频调整”旋扭，将指针调至最低点。调整时如指标不是下降，而是上升，则反方向旋转。振幅表指标的读数在50以内，电流表指标的读数在0.6A以下是最佳工作点。调好音波后要把蝶形螺帽拧紧。

2）空载测试时，如“超载指示”灯亮，则表示设备有问题。不可以工作，应关机检查。

4.超声波花边机检查气动部件：

1)按几下压布轮开关（在机头左侧，红色按钮开关），检查上压轮升降是否灵活。

2)踏几下花轮升降开关（花轮踏板），检查花轮升降是否灵活。
