概述
CX7170 是一颗电流模式PWM 控制芯片，专为低待机功耗、高性价比开关电源系统设计，用于功率在40W 以内的方案。CX7170 在空载或者轻载状态下可以工作于跳频模式，由此取得低待机功耗与高转换效率。CX7170 在启动和工作时只需要很小的电流，以此来减小待机时的功耗。CX7170 内置多种保护，包括逐周期限流保护（OCP），过载保护（OLP），欠压保护（UVLO）。此外，过温保护（OTP），过压保护（OVP）带有锁存关闭功能。CX7170 使用SOT23-6 无铅封装。
特点
l 应用于40W 以内的方案
l 软启动功能，减少功率管导通时的电压应力
l 抖频功能，改善EMI 性能
l 跳频功能，改善轻载效率，减小待机功耗
l 无噪声工作
l 内置固定的65KHZ 开关频率
l 欠压保护（UVLO）
l 逐周期限流保护（OCP）
l 可自动恢复的过载保护（OLP）
l 带有锁存关断的过温保护
l 带有锁存关断的过压保护
l SOT23-6 无铅封装
应用领域
l 充电器
l PDA、数码相机电源适配器
l 机顶盒电源
l 开放框架式开关电源

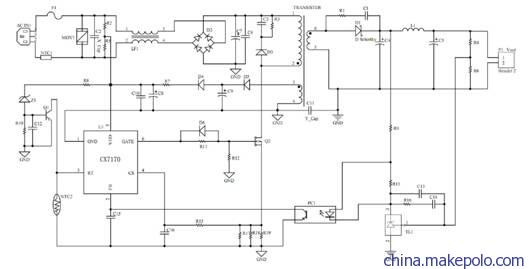

典型应用电路图
