LED驱动电源24X1W
一、范围
这个标准是对于射灯、投光灯、泛光灯系列LED驱动电源的测试规格，技术参数，使用方法及注意事项的说明。
二、产品规格
2.1 名 称：24W隔离式LED驱动电源
2.2 型 号：XD-E1043(24W)
2.2 外型尺寸：117*34*26(mm)
2.3 执行标准： GB4943-2001和GB9254-1998

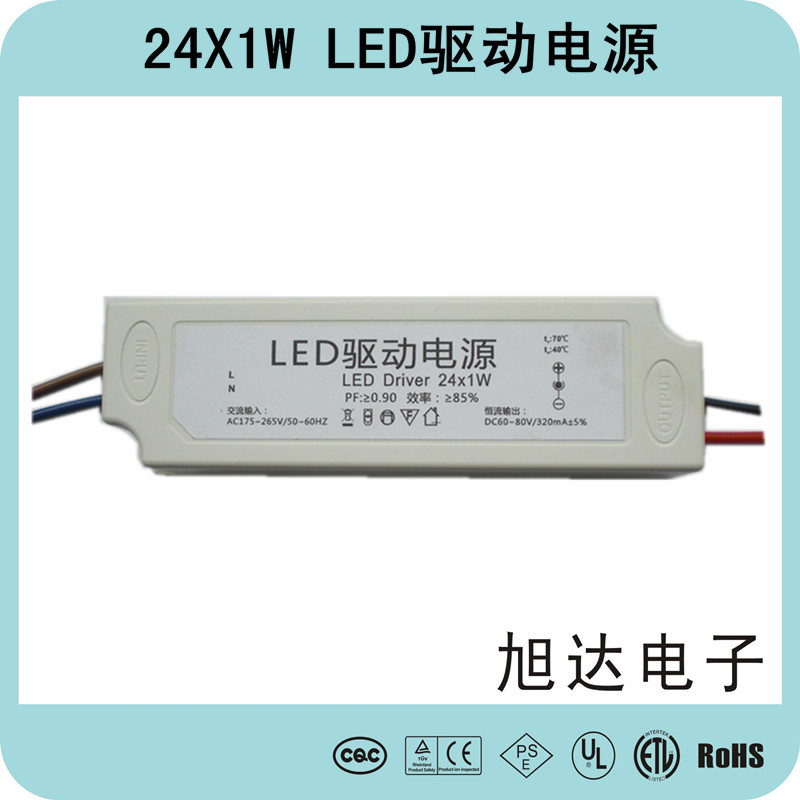

2.4 成品外形: (参照实物样品)
2.5 高PFC 高转换效率，可适用于射灯、投光灯、泛光灯系列等各种灯具
2.6 寿命长，超长寿命设计，连续点灯＞20000H，可靠性高
2.7 产品符合ROHS指令要求
注：1、此型号为TTK耐高温系列驱动电源
2、本公司产质保承诺：质保期为2 年，在质保期内如产品出现质量问题，我司在二周内免费更换同型号产品。
三、技术参数
表一
序 号 | 项 目 | 内 容 |
1 | 输入电压 | AC176-240V 50HZ/60HZ |
2 | 输出电压 | 45-85V (根据LED 电压值变化而改变) |
3 | 输出电流 | 320mA±3% |
4 | 效 率 | ≥82％ |
5 | 功率因数 | ≥0.90 |
6 | 保护功能 | 短路，过温，过载 |
7 | 工作温度 | 30℃～65℃ |
8 | 储存温度 | -20℃～70℃ |
9 | 应 用 | 用现用参数可驱动50W以下的射灯、投光灯、泛光灯系列。 |
产品特点：
a.高精度恒定的输出电流，低噪声，保证LED使用的安全性.稳定性.减少了LED光衰。
b.具备短路，过温，过载等保护功能，保证了产品的安全性。
c.采用高效,低耗,稳定的PWM控制芯片使产品达到节能，环保的目的。
d.交流电压输入，符合安规标准。
e.严谨的器件选型，严格的控制供应商来料渠道，完善的生产体系，并且所有出厂产品老化测试，确保产品的可靠性。
注意事项：
A：装灯前请注意电源的输入端，输出端，避免接线错误导致电源损坏
B：建议使用符合UL安规要求线材，接线时应避免假焊，虚焊，连锡，避免灯具留下隐患。
C:装配灯具程中，应避免挤压，碰撞，避免电源不同程度的损坏。
D：灯具老化不低于30个小时，保证LED灯具出货质量
E：出货时，检查灯具电源是否晃动，避免灯具出货后，灯内有异响。
四、测试标准
1．外观
按此类产品的本厂规定确认
2. 电气性能
2.1 输入端电流：当驱动电源接入100V-220V电源时，其输入回路电流应小于0.250A.
2.2 输出电压和电流：当LED组件接入电源时，用电流表测量输出端电流为LED工作电流,用电压表测量的输出电压为LED工作电压，带载电压的高低与线长压降和接络方式有所不同。
3. 安全性
3.1 具有短路，过温，过载保护。
五、环境测试
1.常温跌落：
（按产品要求）
2.振动测试：（按产品要求）
3.低温存储：（SC）
3.1 测试条件：被测样品无需包装并且处于非工作状态，测试温度为-40°C±3°C，持续 48小时。测试后，被测样品的电气特性满足上述四测试标准要求。
3.2 测试温度：25℃/2hà -40?/48h à 25℃/2h (一个循环)
3.3 测试时间：-40℃ 持续 48 h
3.4 循环时间：一个循环。
4.高温存储：（SC）
4.1 测试条件：被测样品无需包装并且处于非工作状态 ，测试温度为75°C±3°C，湿度为 65%RH ，持续 48小时。测试后，被测样品的电气特性满足上述四测试标准要求。
4.2 测试温度：25℃/2hà 75℃/48h à 25℃/2h (一个循环)
4.3 测试时间：75℃ 持续48 h。
4.4 循环时间：一个循环。
5.2 测试温度：25℃/2hà 40℃/48h à 25℃/2h (一个循环)
（第五：环境测试视本厂产品类别性质确认是否测试）
六、检验规则
1.产品检验分为出厂检测和型式试验。
2.出厂检验
2.1出厂检验采用GB2828—87进行抽样检验。抽样方案为正常一次抽样方案，以不合格数作为判定数。
2.2出厂检验项目按表进行。
表二
序号 | 检验项目 | 试验方法 | 检查水平 | AQL |
1 | 外观要求 | 见XD/T998-1999 | Ⅱ | 2.5 |
2 | 输出电压 | s-3 | 2.5 | |
3 | 输出电流 | s-3 | 2.5 | |
4 | 带载功能 | Ⅱ | 2.5 |
3. 型式试验
3.1型式试验本厂每年至少进行一次。
3.2新产品或老产品转厂生产时；
- · 正式生产后，产品结构、工艺、材料有较大改变时；
- · 产品长期停产后恢复生产时；
- · 质量监督部门提出要求时。
3.3型式试验按GB2828—2007进行，采用判别水平Ⅱ的一次抽样方案，RQL=0.65,以不合格品数作为判定数。
3.4型式试验项目分组按表进行。
表三
分组 | 样本大小 | 试验内容 | 试验方法 | 测试内容 | 每组允许不合格数 |
A | 2 | 高温试验 | 见XD/T998-1999 | 0 | |
B | 2 | 低温试验 | 0 | ||
C | 2 | 恒定湿热试验 | 0 | ||
D | 2 | 自由跌落试验 | 0 | ||
E | 2 | 短路试验 | 见本企业产品标准 | 0 | |
七、标志、包装、储运和运输
1.电器表面有中文标志，产品型号、产品名称、适用型号，警示说明及二类产品的符号等。
2. 包装图（按要求）
2.1 产品包装符合GB3873—83的有关规定。
2.2 外包装上标志，内容包括制造厂名，产品型号，产品名称，包装箱号，毛重，包装日期等。
2.3 产品包装防潮，防振。
2.4 产品应储存在35 C以下，湿度不大于75%的室内仓库中。
2.5 产品运输中应防雨淋，水浸，不应有剧烈振动。
八、使用说明
1.先将LED驱动电源输出按极性连接好，（LED+/LED-）。
2. 将驱动电源连接到输入电源，即会给负载供电，此时LED亮。
3. 请按电源给定的参数范围使用。
