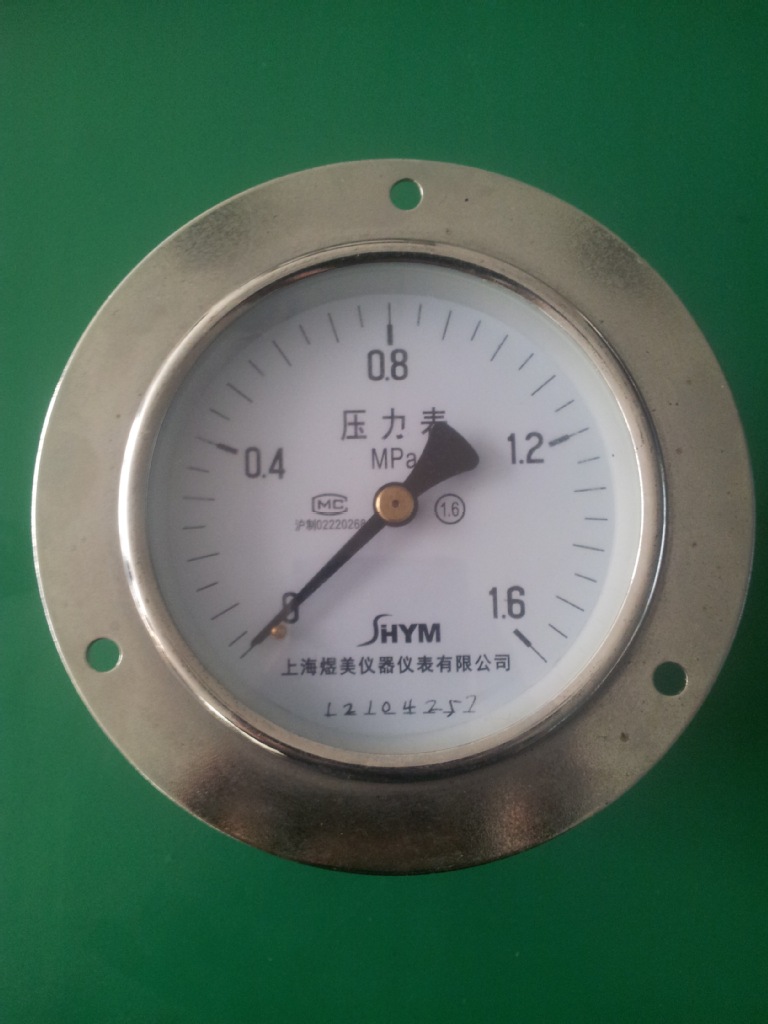

Y一般压力表
一，用途
一般压力表适用于测量无爆炸危险，不结晶，不凝固，及对铜及铜合金无腐蚀作用的液体，蒸汽，和气体等介质的压力。
二，主要型号
1， 直径：Y40，Y50，Y40Z，Y50Z，Y60，Y100，Y150
2， 方向：Y-60Z，ZT，T；Y-100Z，ZT，T；Y-150Z，ZT，T
3， Y200，Y250
精度等级：4，2.5，1.6级
测量范围：0-1000~0-2500KPa
名称 | 型号 | 测量范围（MPa) | 精度 |
压力表 | Y-40 | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；
0～1；0～1.6；0～2.5；0～4；0～6；
0～10；0～16；0～25；0～40；0～60； | 1.6；2.5 |
Y-60 | 1.5；2.5 |
Y-100 | 1.0；1.5 |
Y-150 | 1.0；1.5 |
Y-200 | 1.0；1.5 |
一、简介 一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。
三、工作原理
压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。 波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。
四、主要技术参数
1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠80；￠100；￠150；￠200；￠2502）精度等级（%）：1.0;1.6;2.5;4.03)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.44)参比工作条件 在下列条件下，仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。a)环境温度为：20℃±5℃;b)仪表处于正常工作位置;c)负荷变化均匀; 注：未指明时，正常工作位置系指垂直安装。5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;6)执行标准：GB/T1226-2010 ;[1-2]
