型号

PAU-12010-OA

输出

参数

电压精度备注3

12V±0.5V

输出电流

830mA

额定功率

10W

线性调整率

3%

负载调整率

5%

纹波(最大)备注2

0.232Vp-p

输入

参数

电压范围备注4

170-250V

频率范围

47-65Hz

转换效率

≥80%

功率因数

无

浪涌电流

4mS/2A或1.6mS/4A

交流电流

0.09A/230VAC

保护

功能

过负载

最大功率90-110%电源进入恒流模式，解除负载异常自动恢复。

短路

打嗝模式，异常条件移除后可自动恢复

过压

内置自动钳位保护电路

过温

此款无过温保护

环境

工作温度

-25℃---50℃

防水等级

IP:67

温度系数

±0.03%/℃（0---50℃）时

安规

和

电磁

兼容

安全范围

UL8750,TUV EN61347-1,EN61347-2-13,IP67通过

耐压

I/P-O/P:2KVAC  I/P-FG:2KVAC  O/P-FG:1KVAC

电磁干扰

符合：EN55015

谐波电流

符合：EN61000-3-2 Class C(≥65%负载）；EN61000-3-3

电磁耐受

符合：EN61000-4-2,3,4,5,6,8,11;EN55024,EN61547,A级轻工业认证（浪涌4KV)

绝缘阻抗

I/P-O/P,I/P-FG:〉100M Ohms/500VDC/25℃/100%RH

其他

MTBF

20000/h   MIL-HDBK-217F(50℃)与空间无阻隔

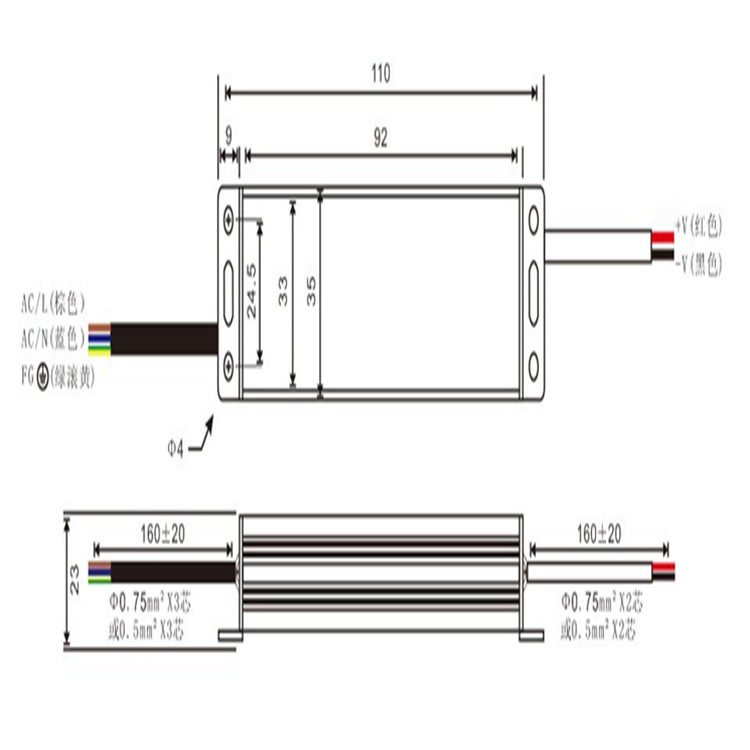

尺寸

110*35*23mm(L*W*H)

包装

备注

1.如未特别说明，所有规格参数均在输入为230VAC,额定负载，25℃环境温度下进行测量。

2.纹波和噪声测量方法：使用一条12”双绞线，同时终端要并联0.1uF和47uF电容，在20MHz带宽下进行测量。当电源“纹波和噪声”＞±10%时不建议直接连接LED，推荐使用“电阻负载”进行驱动。

3.精度：包含设定误差，线性调整率和负载调整率。

4.低输入电压情况需减额输出，具体请参照静态特性曲线图。

5.电源被视为一个元件与终端设备结合使用，因为EMC受整体装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
