60灯5050RGB直接灌胶管规格书
(RD防水型)
Part Number | Color |
KS-RD5050RGBN30-F
| □Red |
□Blue | |
□GReen |
Tel: 0755 36935826 Fax: 0755 33045495
规格描述:

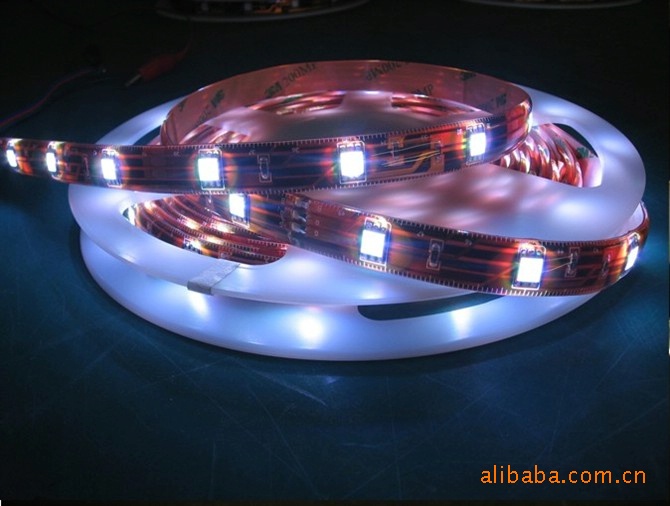

² 1000mm*12mm七彩直接灌胶软光条,每条60个5050 RGB LED。
² 工作电压:DC12 V。
² LED工作电流:1020-1140m A。
² LED视角:120度。
² 防水等级:IP65。
² 包装方式:吸塑,每盘5米。
应用场合:
产品主要应用于LED彩带、LED灯箱、LED广告屏、LED护栏管等LED装饰及照明工程。
主要用于:装饰照明--酒店装饰、家庭装饰、酒柜、酒巴装饰、KTV装饰、夜总会装饰、超薄灯箱照明.室内外装饰,广告标识、灯箱广告,招牌装饰,迪吧,舞台,台阶,展台,桥梁,发光字,鱼缸,汽车底盘灯装饰,景观亮化工程,楼体轮廓、鞋柜、天花暗格、衣柜,城市亮化.









极限参数(Ta=25°C):
项目 | 代号 | 极限参数 | 单位 |
正向工作电流 | IF | 1200 | 毫安培 |
功率 | PD | 14.4 | 瓦 |
抗静电电压 | ESD | 800 | 伏特 |
工作温度 | Topr | -25~+45 | 摄氏度 |
存储温度 | Tstg | -40~+80 | 摄氏度 |
电气/光学特性(Ta=25°C)
产品编号 | 颜色 | Led数量 | 工作电流 | 波长/色温 | Led光通量 | Packing |
KS-RD5050RGBN30-F
| □Red | 60
| 1020-1140mA | 625-630nm | 240-270流明 | 吸塑(每盘5米) |
□Blue | 465-470nm | |||||
□GReen | 515-520nm |
备注:1、光通量测量允许公差为±15%。
2、LED光通量、波长、色温参数可以根据客户指定来生产。
使用说明
1、 接线说明:
七彩5050LED防水软光条:产品引出四根电源线,分别是黑、绿、红、蓝色,导线线径是22AWG,长度是150MM。黑色线接控制器输出的公共极(正级),绿、红、蓝色分别接控制器红、绿、蓝的输出(负极)。2、 安装说明:
产品包装盒里配有安装卡,安装卡背部贴有双面胶,撕开双面胶的保护纸,即可贴到安装的表面,贴稳后再把光条固定在卡槽里索紧。安装卡的数量可根据安装环境确定。
3、 安装注意事项:
1)、按照接线图正确的接线。
2)、注意产品的工作参数不能超过了极限参数表里所规定。
3)、产品安装的表面必须平整、干净。否则产品会脱落。
4)、产品安装时折弯处要避免刚好在LED或其它元器件的位置,以免容易损坏产品,影响的产品的使用寿命。
5)、产品在安装和使用过程中请注意防静电,不允许用锐器去触碰产品。

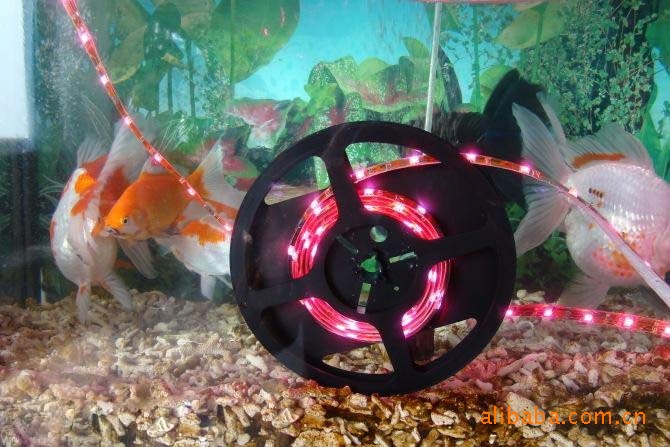

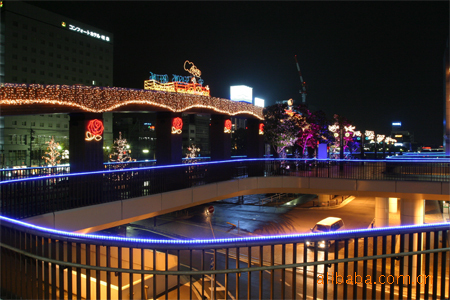

产品应用展示 | ||||
包装出货 | ||||
LED灯具与传统灯具对比 | ||||
使用光源 | LED | 荧光灯 | 普通灯泡 | 高压钠灯 |
光源效果 | 100流明/瓦 | 70流明/瓦 | 15流明/瓦 | 100流明/瓦 |
电源效率 | 85% | 70% | / | 50% |
灯具效率 | 90% | 75% | 60% | 60% |
寿命 | 30000小时 | 6000小时 | 2000小时 | 3000小时 |
实际光效 | 76.5流明/瓦 | 36.75流明/瓦 | 9.0流明/瓦 | 30流明/瓦 |
安全性能 | 高 | 中 | 中 | 中 |
专业LED灯具对比于传统灯泡拥有无与伦比的优势: 1、节能。白光LED的能耗仅为白炽灯的1/10,节能灯的1/4。 2、长寿。理论寿命可达10万小时以上,使用寿命在3万小时左右,家庭照明可谓一劳永逸。 3、可以高速状态工作。不同于其他灯具如果频繁的启动或关断灯丝就会发黑很快的坏掉。 4、固态封装。LED属于冷光源类型,所以它很方便运输和安装,可以被装置在任何微型和封闭的设备中,不怕振动。 5、发光效率高。景晟照明LED灯具已远远早过传统白炽灯的发光效率。 6、环保。LED灯具没有汞等有害物质,光束中不含紫外线。LED固体发光光源,绿色环保,特别适用于香水店、珠宝店、博物馆、美术馆等专业场所,可满足其展示商品对照明的特殊要求。同时组装部件可以非常容易的拆装,不用厂家回收都可以通过其它途径回收。 7、高纯度,色彩鲜艳丰富。目前LED产品几乎覆盖了整个可见光谱范围,且色彩纯度高。而获得彩色光的传统方式是白炽灯加滤光片,大大降低了光效。动态的色彩控制,明暗可调,三原色的LED组合可采用PWM实现颜色的变化。 8、有很强的发光方向性,光通量利用率高,且体积小,易于LED灯具的外观设计和光强分布的控制。 9、采用直流低压供电,安全可靠。 | ||||
购买LED灯具注意事项 | ||||
1、LED灯带采用的芯片:芯片有国产和台湾芯片,还有进口芯片(包括美国芯片、日本芯片、德国芯片等)。芯片不同,价格差异很大。目前最贵的是美国芯片,其次是日本芯片和德国芯片,价格适中的是台湾芯片。具体采用什么芯片?要达到什么样的效果?采购之前要先心里有数。 2、LED封装:分树脂封装和硅胶封装。树脂封装的价格要便宜一些,因为散热性能稍差,其他都是一样。硅胶封装的散热性能好,因此价格要比树脂封装的稍贵一点。 3、LED颜色的一致性:目前国内有很多封装厂,大大小小加起来也有上千家,当然也就有实力的强弱之分。有很多小的封装厂由于没有分光分色机,因此要么不分光分色,要么就是外发,这样对于品质就很难保证。没有经过分光分色的LED,其颜色一致性较差,装在LED灯带上点亮后的效果就不是那么好,当然价格差异也就比较大。 4、LED焊接效果:LED灯带的组装分手工焊接和机器焊接两种,手工焊接就是用烙铁,采用最原始的办法进行焊接。这种作业方式出来的产品一是外观难看(焊点大小不一致、助焊剂残留多、焊点不光滑、LED封装被烫坏等),二是静电保护措施不好,很多LED芯片被击穿,导致通电时出现微亮或者不亮的现象。机器焊接就不一样,机器焊接是用回流焊进行焊接,不仅焊接后的产品外观漂亮(焊点大小一致、焊点光滑、无助焊剂残留、LED封装完好),而且不会出现芯片被静电烧坏的现象。同时,LED的位置和方向都比较美观。这个可以从外观上直接看出来。 5、FPC材质:FPC分压延铜和敷铜两种,敷铜板比较便宜,压延铜比较贵。敷铜板的焊盘在弯折时容易脱落,而压延铜不会。具体采用哪一种材质的FPC,要看采购者自己根据使用环境来做决定。 6、FPC有无经过环保认证、UL认证?LED有无专利等。有经过认证和有专利的,价格比较贵,没有的价格便宜。 7、LED的亮度:不同亮度的LED价格不同,普通亮度和高亮的LED价格相差比较悬殊。因此,采购的时候一定要清楚的知道自己需要的是什么样的亮度,这样才能准确的定位自己的产品。 8、LED的颜色:颜色不同,价格不一样。白色、绿色由于配色和分光分色比较难,因此价格比其他颜色的价格要高;红、黄、蓝等颜色分光分色比较容易,并且一致性比较好,因此价格稍便宜一些。特殊颜色如紫色、棕色等由于配色原因,其价格是最贵的。 9、LED的尺寸:不同规格大小的LED,价格不同。如0603的LED和1210(即3528)的LED,其价格就相差较大;而1210和5050规格的LED价格又相差一个台阶 | ||||
采购前须告知 | ||||
| ||||
由于LED类产品种类繁多,因此客人提供的资料越详细,我们沟通起来越简单。 1、买什么型号的产品,软灯条?硬灯条?模组?射灯?日光灯……。 2、需要多少灯珠数的LED产品。 3、需要什么颜色的LED产品(景晟公司内部常规颜色分为:红 绿 蓝 白 黄 暖白)。 4、需要什么防护效果LED产品,防护IP是多少? 5、外观尺寸有无特殊要求。 6、材料材质有无特殊要求。 7、使用环境,使用状态有无特殊要求(如:24小时点亮,水底点亮,高温状态下点亮等)。 8、购买景晟公司LED产品前,请告知贵方需要达到一个什么样式的预期效果。 9、对我方后期跟踪服务有无特殊要求。 其他细节不一一表述。
| ||||
