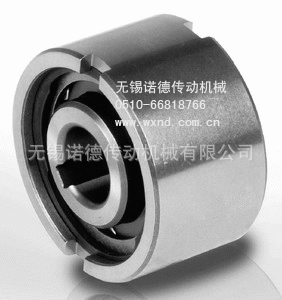

ASNU系列滚柱式凸轮离合器
ASNU8至ASNU200系列滚柱式凸轮离合器
性能及尺寸
型号 | 扭矩能力（N.m） | 超越速度（r/min） | 拖动力（N.cm） | 尺寸值（mm） | 配合轴径（dh7） |
内圈 | 外圈 | Dn6 | L | D5 | s | e | f | b | t | |
ASNU8 | 12 | 3300 | 5000 | 1.6 | 35 | 13 | 28 | 2.4 | 0.6 | 0.3 | 4 | 1.4 | 8 |
ASNU12 | 12 | 3300 | 5000 | 1.6 | 35 | 13 | 28 | 2.4 | 0.6 | 0.3 | 4 | 1.4 | 12 |
ASNU15 | 30 | 2400 | 3600 | 1.9 | 42 | 18 | 37 | 2.4 | 0.8 | 0.3 | 5 | 1.8 | 15 |
ASNU17 | 49 | 2300 | 3400 | 1.9 | 47 | 19 | 40 | 2.4 | 1.2 | 0.8 | 5 | 2.3 | 17 |
ASNU20 | 78 | 2100 | 3100 | 1.9 | 52 | 21 | 42 | 2.4 | 1.2 | 0.8 | 6 | 2.3 | 20 |
ASNU25 | 125 | 1700 | 2600 | 5.6 | 62 | 24 | 51 | 2.4 | 1.2 | 0.8 | 8 | 2.8 | 25 |
ASNU30 | 255 | 1400 | 2200 | 14 | 72 | 27 | 60 | 2.4 | 1.8 | 1 | 10 | 2.5 | 30 |
ASNU35 | 383 | 1200 | 1900 | 16 | 80 | 31 | 70 | 2.4 | 1.8 | 1 | 12 | 3.5 | 35 |
ASNU40 | 538 | 1100 | 1700 | 38 | 90 | 33 | 78 | 2.5 | 1.8 | 1 | 12 | 4.1 | 40 |
ASNU45 | 780 | 1000 | 1600 | 43 | 100 | 36 | 85 | 2.5 | 1.8 | 1 | 14 | 4.6 | 45 |
ASNU50 | 1013 | 850 | 1350 | 55 | 110 | 40 | 92 | 2.5 | 1.8 | 1 | 14 | 5.6 | 50 |
ASNU60 | 1825 | 750 | 1050 | 110 | 130 | 46 | 110 | 3.6 | 2.6 | 1.5 | 18 | 5.5 | 60 |
ASNU70 | 2300 | 600 | 950 | 140 | 150 | 51 | 125 | 3.6 | 2.6 | 1.5 | 20 | 6.9 | 70 |
ASNU80 | 3275 | 550 | 850 | 180 | 170 | 58 | 140 | 3.6 | 2.6 | 1.5 | 20 | 7.5 | 80 |
ASNU90 | 5325 | 500 | 750 | 230 | 190 | 64 | 160 | 3.6 | 2.6 | 2 | 20 | 8 | 90 |
ASNU100 | 7250 | 450 | 680 | 380 | 215 | 73 | 175 | 3.6 | 2.6 | 2 | 24 | 8.5 | 100 |
ASNU120 | 13500 | 370 | 550 | 650 | 260 | 86 | 215 | 3.6 | 2.6 | 2.5 | 28 | 10 | 120 |
ASNU150 | 26625 | 300 | 460 | 1000 | 320 | 108 | 260 | 3.6 | 3.6 | 2.5 | 32 | 12 | 150 |
ASNU200 | 44500 | 230 | 350 | 2000 | 420 | 138 | 350 | 7.6 | 3.6 | 3 | 45 | 16 | 200 |
安装及使用
1.ASNU离合器是滚柱/星轮式离合器（ramp&roller），内部不含轴承支撑。安装时需要轴承配合 以承受轴向及径向力。 2.ASNU离合器的公称外径与63型深沟球轴承一致。 3.ASNU离合器外圈具有n6级公差，以便于压入H7级公差的轴承孔。 4.在ASNU离合器外圈两侧，具有附加凹槽，使其能够更有效地传递扭矩。 5.如轴承孔的公差等级为K6，则无必要利用凹槽，但请确保轴承孔具有足够的强度不在安装后扩大。 6.此类结构内外圈能够接受的同轴度为±s/2。
