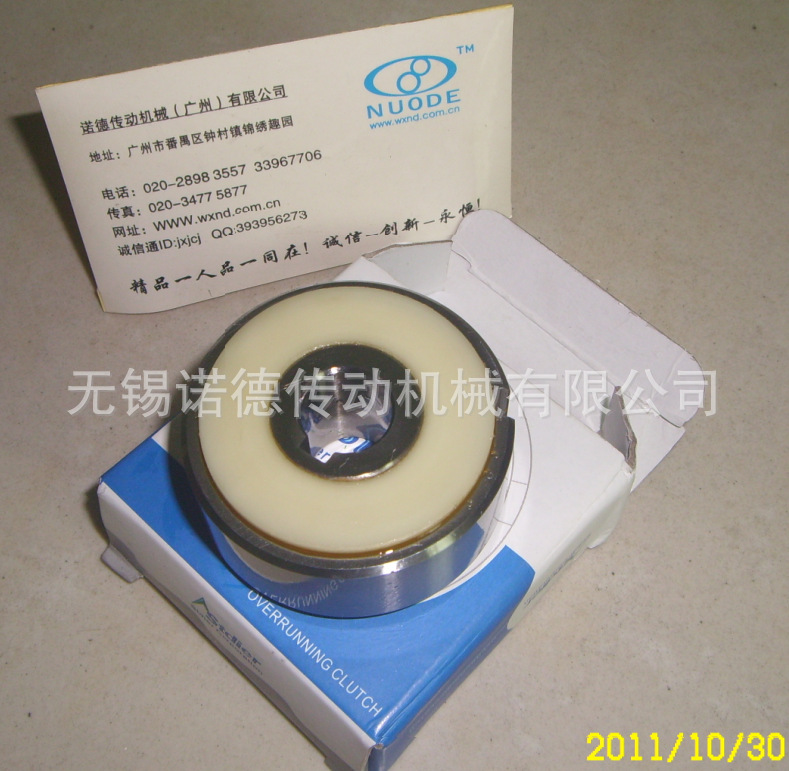

LD系列 凸轮离合器 LD04 LD05 LD06 LD07 LD08
性能及尺寸
型号 | 扭矩（N.m） | 内圈最高转速（r/min) | 分度(cys/min) | 超越径向力(kgf) | 轴孔 | A | B | C | D | E | 外圈键槽 |
孔径H7 | 键槽 |
LD 04 | 5.88 | 300 | 100 | 20 | 10 | 4×1.5 | 19.5 | 23.9 | 24 | 47 | 40 | 5×3 |
LD 05 | 9.8 | 300 | 100 | 30 | 14 | 5×2 | 19.5 | 23.9 | 24 | 52 | 45 | 5×3 |
LD 06 | 19.6 | 200 | 100 | 50 | 20 | 5×2 | 19.5 | 23.9 | 24 | 62 | 52 | 7×4 |
LD 07 | 29.4 | 200 | 100 | 70 | 25 | 7×3 | 19.5 | 23.9 | 24 | 72 | 62 | 7×4 |
LD 08 | 49 | 200 | 100 | 80 | 30 | 7×3 | 19.5 | 23.9 | 24 | 80 | 70 | 10×4.5 |
安装及使用
1.LD系列凸轮离合器采用特殊润滑脂预先润滑，可直接使用，无须添加任何附加润滑剂。
2.将离合器安装至轴上时，用较软的锤子轻压离合器的内圈端面以防止离合器的外圈从内圈上脱出。
3.轻确保附有端板，以防止外圈从内圈上脱出。推荐的端板尺寸见表格。
4.为润滑，请将端板和推力板涂覆润滑脂。
5.请勿对离合器施加推力。应采用其它装置吸收作用于离合器的推力。
6.键应当符合JIS B1301-1959要求
7.皮带轮、链轮等零件的孔，其公差应符合JIS标准H6或H7要求。
型号 | t | Фd | ФD |
LD 04 | 2 | 10 | 40 |
LD 05 | 2 | 14 | 45 |
LD 06 | 3 | 20 | 52 |
LD 07 | 3 | 25 | 62 |
LD 08 | 3 | 30 | 70 |
