绝缘纸板,具有较好的机械强度,较高的耐电强度,表面平整光滑,富有韧性,广泛用于变压器、电抗器、电机、电器等设备中作绝缘材料,用于制作6520聚脂膜复合箔,还可用于服装、制鞋、包装等行业.
变压器绝缘纸板完全达到和超越国家标准GB/T19264.3-2003的B3.1规定的各项技术指标(该标准等同于国际IEC60641-3-1标准)。
所用原材料全部为进口浆板,主要来源于加拿大、美国、智利等国家。采用生长周期很长的针叶木树种,用未漂硫酸盐法制得的长纤维且纯度很高的电子级木浆。从而确保所生产的绝缘纸板具有很高的机械强度,尺寸的稳定性好及耐热老化性能。
GB/T19264.3-2003 IEC60641-3-1:1992 型 号B3.1 |
指标名称 | 单位 | 最大,最小或范围 | 规定 | 指标名称 | 单位 | 最大,最小或范围 | 规定 |
厚度允许误差 ≤1.6mm >1.6mm | % | 最大 | ±7.5 ±5.0 | 收缩率 纵 向 横 向 厚 向 | % | 最大 | 0.5 0.7 5.0 |
紧度 ≤1.6 mm >1.6-3.0 mm >3.0-6.0 mm | g/cm3 | 范围 | 1.00-1.20 1.10-1.25 1.15-1.30 | 层间粘结性目测实验 | 通过/破坏 | | 检查剥离面是否是一层或多层破裂且具有明显粗糙或发毛 |
拉伸强度(纵向) ≤1.6mm >1.6-3.0mm >3.0-6.0mm | Mpa | 最小 | 100 105 110 | 水 份 | % | 最大 | 6.0 |
灰 份 | % | 最大 | 1.0 |
拉伸强度(横向) ≤1.6 mm >1.6-3.0 mm >3.0-6.0 mm | Mpa | 最小 | 75 80 85 | 水抽出物电导率 ≤1.6mm >1.6-3.0mm >3.0-6.0mm | ms/m | 最大 | 5.0 6.0 8.0 |
水抽出物PH | | 范围 | 6.0-9.0 |
伸长率(纵向) ≤1.6 mm >1.6-3.0 mm >3.0-6.0 mm | % | 最小 | 3.0 3.0 3.0 | 吸油性 ≤1.6mm >1.6-3.0mm >3.0-6.0mm | % | 最小 | 11.0 9.0 7.0 |
伸长率(横向) ≤1.6mm >1.6-3.0mm >3.0-6.0mm | % | 最小 | 4.0 4.0 4.0 | 电气强度 空气中 ≤1.6mm >1.6-3.0mm >3.0-6.0mm | KV/mm | 最小 | 12 11 10 |
压缩率 ≤1.6mm >1.6-3.0mm >3.0-6.0mm | % | 最小 | 10.0 7.5 5.0 | 电气强度(油中) ≤1.6mm >1.6-3.0mm >3.0-6.0mm | KV/mm | 最大 | 40 35 50 |

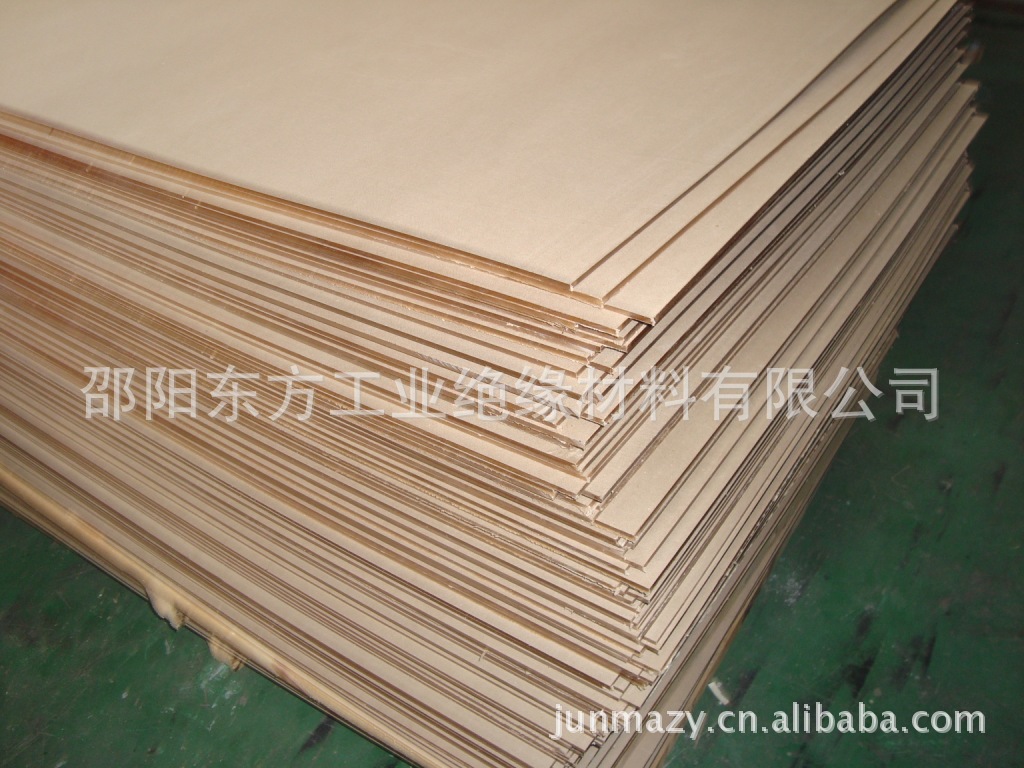

生产设备、环境展示:
