济南中创工业测试系统有限公司是专业生产弹簧试验机、拉力试验机、压力试验机、扭转试验机、疲劳试验机、万能试验机、冲击试验机、硬度计等各类试验机设备。
扭转试验机包括线材扭转试验机、弹簧扭转试验机和材料扭转试验机
非金属材料扭转试验机、扭转测试仪厂家
1．项目简介
电子式扭转试验机是由加载系统、传动系统、数据采集、处理、控制、显示系统等组成，适用于对各类扭转弹性元件、构件、螺栓等力学性能的试验。该机采用卧式结构，嵌入式高性能单片CPU控制器，液晶显示，全中文操作及显示界面，显示信息直观易读，多按键操作，配以中文显示界面，使你的操作更简单，完全根据习惯性的提示界面顺序操作，即可完成系统参数设置。显示扭矩、扭转角度、扭转速度，数字式数据采集卡和全数字TESTSMART系统组成控制、数据采集及处理系统。采用精密减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
整机利用全数字TESTSMART系统及液晶显示数据采集处理系统，光电编码器测量试样的扭转角度，可以设置试样的扭转角度进行多点检测试件的扭矩力，可以打印试验数据等。
2．方案描述
【主机】采用卧式结构，主体结构采用框架铸造结构，以保证整机的刚性。夹具采用优质合金结构钢40CrNiMoA淬火（HRC45～50）方式，寿命长。试样的安装拆卸方便、快捷。
【驱动系统】由全数字TESTSMART控制系统驱动。速度调节范围宽，加载均匀、稳定。
【传动系统】采用精密减速器传动，保证传动的均匀、稳定及传动精度。横向空间0～300mm范围内任意手动调节。
【测量显示系统】该机采用光电编码器采集试样的扭转角度θ，高精度输出对称性扭矩传感器采集试样的扭矩T。液晶显示试样的扭矩T、扭转角度θ、试验速度。系统可以设置扭转角度θ，检测试件的扭矩，也可以设置试件的扭矩检测弹簧的扭转角度。
【安全保护系统】过载保护、过电流保护等。
3．主要技术性能指标
3．1最大扭矩：50、100N·m；
3．2有效侧扭矩范围：1%～100%FS；
3．3扭矩示值相对误差：±1%；
3．4扭矩分辨力：1/20000；
3．5扭转角测量范围：0～1000rad；
3．6扭转角示值相对误差：±1%；
3．8转速示值相对误差:±1%；
3．9夹持间距：0～300mm；
3. 10 试样直径：8-25mm;
3．11电源：220V、50Hz；
4．试验台的工作环境要求
4．1在室温100C～350C范围内，相对湿度≤80%；
4．2在稳固的基础或工作台上；
4．3在无震动及周围无腐蚀性介质的环境中；
4．4电源电压的波动范围不应超过额定电压的±10%。
5．试验台的配置
5．1.试验机主机1套，
5．2.高精度减速电机1台
5．3.德力西变频器器1台
5．4.高精度传感器1套
5．5.高精度光电编码器1套
5．6.高精度导向柱杠
5．7.高精度导向轴承套
5．8.全数字控制系统1套

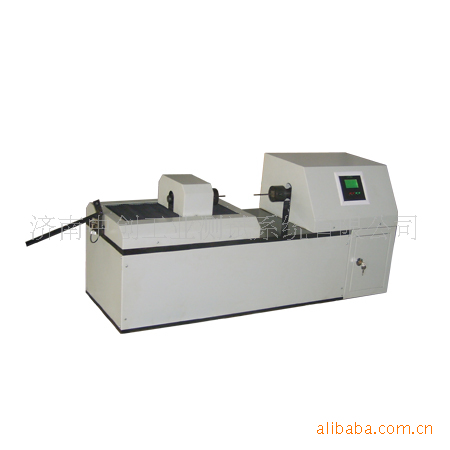

非金属线材扭转试验机、扭力试验机
一）主要功能：
单向扭转：试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数或试样断裂
双向扭转：试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数后，向相反方向旋转相同次数或试样断裂。
二）主要用途：
金属线材扭转试验机适用于测定直径(或特征尺寸)为0.1-10.0mm 的金属线材在单向或双向扭转中承受塑性变形的能力及显示线材表面和内部的缺陷。
三）适用标准：
金属线材扭转试验机适用于中华人民共和国标准GB/T 239-1999《金属线材扭转试验方法》，也适用于国际标准ISO 7800:1984《金属线材单向扭转试验方法》和ISO 9649:1990《金属线材双向扭转试验方法》。
四）图片、参数、配置、售后：
型号 | XC-1、XC-3 | XC-6、XC-10 |
工作方式 | 自动加载 | 自动加载 |
显示方式 | 液晶屏汉字菜单显示 | 液晶屏汉字菜单显示 |
参数： |
|
|
1、金属线材直径 | 0.1mm-1mm、1mm-3mm | 1mm-6mm、1mm-10mm |
2、两加头之间标距 | 350mm | 500mm |
3、钳口夹具体外径 | 74mm | 65mm |
4、平钳口 夹持范围 | 0-3mm | 0-3mm |
5、圆钳口1夹持范围 | 3-6mm | 3-6mm |
6、圆钳口2夹持范围 | 6-10mm | 6-10mm |
7、扭转速度 | 60;90;120;180;300转/分 | 30;60;90;120转/分 |
8、速度误差 | ＜±10% | ＜±10% |
9、圈数最小读数值 | 0.1 | 0.1 |
10、两夹头的同轴度（mm） | ＜0.4 | ＜0.4 |
11、移动导轨的平行度（mm） | ＜0.2 | ＜0.2 |
12、钳口硬度( HRC ) | 50～65 | 50～65 |
13、试验机尺寸（长*宽*高） | 980×400×600㎜ | 1360mmⅹ430mmⅹ600mm |
14、试验机重量 | 100KG | 200KG |
15、供电电源 | 220V 50HZ | 220V 50HZ |
16、噪音 | ＜50dB（A） | ＜70dB（A） |
17、装配质量 | 符合国家标准GB/T2611 | 符合国家标准GB/T2611 |
18、包装 | 符合机械部标准JB/T 614 | 符合机械部标准JB/T 614 |
配置 | 1、主机1套；2、滑动动总成1套；3、机器外壳、防尘罩1套；4、台创减速电机1套；5、德力西调速系统1套；6、光感应器2只；7、控制电器1套；8、钳口夹具体1套；9、砝码1套；10、钳口1-3套；11、工具（大扳手、小扳手、镊子、钢板尺）1套；12、说明书；13、合格证；14、装箱单。 | |
卧式，弹簧扭转试验机、扭力测试仪直销
采用国外先进技术，全数字放大、采集、闭环控制，使显示稳定、精度高、使用方便。高精密减速机、具有传动平稳、噪音低、速度精度高、调速范围宽、使用寿命长等特点。
功能特点：
1、扭转扭矩、角度为数字显示；
2、液晶屏显示，汉子菜单操作；
3、该机具有峰值保持功能；
4、该机具有过载保护功能；
5、该机具有刚度计算功能；
6、该机具有结果打印功能；
7、该机具有数据查询等功能；
8、手动加荷，左右旋随意选择、操作简单，检测速度快、装夹方便。
技术参数：
序号 | 项 目 名 称 | TNS-S10W | TNS-S20W | TNS-S50W | TNS-S100W | TNS-S200W |
1 | 最大试验力 | 10N.m | 20N.m | 50N.m | 100N.mm | 200N.mm |
2 | 试验力最小读数值 | 0.001N.m | 0.01N.mm | 0.1N.m | ||
3 | 角度最小读数值 | 0.10 | ||||
4 | 扭矩示值相对误差 | ≤±1% | ||||
5 | 扭矩示值重复性相对误差 | ≤±1% | ||||
6 | 扭矩示值零点相对误差 | ≤±0.1% | ||||
7 | 试验机有效试验空间 | 160mm | ||||
8 | 两夹具中心线同轴度误差 | ≤Φ1mm | ||||
9 | 显示系统 | PLC | ||||
10 | 加载方式 | 手动 | ||||
11 | 安全装置 | 应符合JB/T7796—1995的要求 | ||||
13 | 电源电压 | AC220V 50Hz | ||||
济南中创工业测试系统有限公司是专业生产弹簧试验机、拉力试验机、压力试验机、扭转试验机、疲劳试验机、万能试验机、冲击试验机、硬度计等各类试验机设备。
扭转试验机包括线材扭转试验机、弹簧扭转试验机和材料扭转试验机
线材扭转试验机包括钢丝扭转试验机，钢筋线材扭转试验机，铜棒线材扭转试验机等
