排泥胶管主要有大口径吸排泥胶管、钢法兰式排泥胶管、扩口式排泥胶管、活络法兰式排泥胶管等等，其中最常见的是大口径吸排泥胶管。
大口径吸排泥胶管：
用途：适于输送液压流体如醇、液压油、燃油、润滑油、水、乳化液、烃等，以实现流体高压输送或液压动力传递。
技术参数：
内径（mm） | 夹布层数（层） | 螺旋钢丝直径（mm） | 管接头长度（mm） | 胶管长度 |
公称尺寸 | 公差 | 尺寸 | 公差 | 尺寸（m） | 公差（mm） |
38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
64 | 1.5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
76 | 1.5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
89 | 1.5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
203 | 2.5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
254 | 2.5 | 7 | 8 | 5.0 | 200 | 25 | 10 | 150 |
305 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 | 150 |

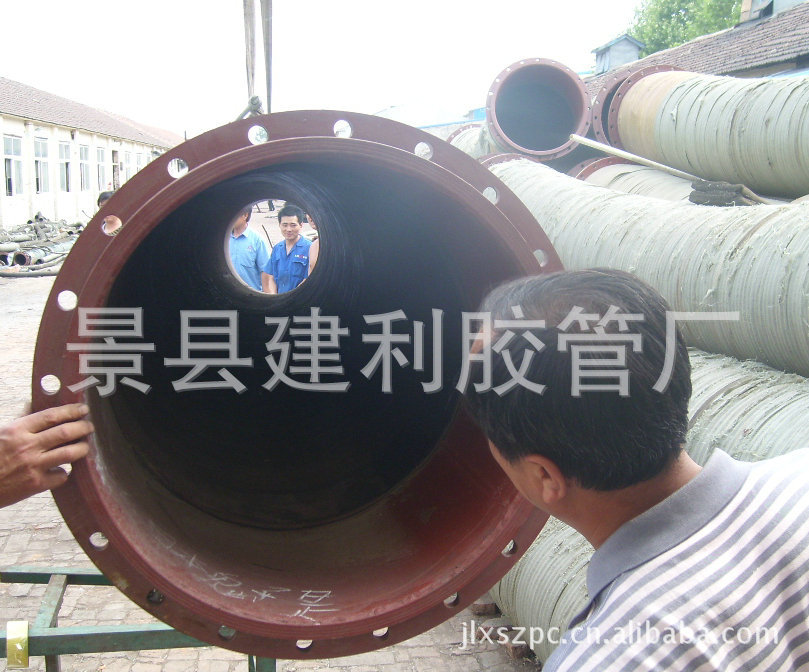

钢法兰式排泥胶管
用途：用于挖泥船排泥管线,强力高,耐磨,耐曲挠,安装方便,安全可靠。
主要规格参数：
船型 输泥管内径(mm) 胶管内径
（mm） 钢帘布层数 尼龙帘
布层数 长度(mm)
200m3/H φ400 φ400 6 24 1400
350m3/H φ560 φ560 6 24 1500
海狸1600 φ500 φ500 6 24 1500
海狸3800 φ650 φ650 8 32 1500
海狸4600 φ700 φ700 8 32 1500
活法兰式排泥胶管
一种活络法兰式排泥胶管，涉及一种疏浚吹填辅助设备。将排泥胶管的其中一端设置成活动连接，在排泥胶管管体内设置防脱短管，防脱短管前端设置防脱环，防脱环与防脱短管为一体结构，防脱短管的边缘直径大于主管道直径，防脱短管周围设置活动法兰，防脱短管通过捆扎钢丝、止退钢环和排泥胶管管体连接，活动法兰与防脱短管之间留有间隙。本实用新型解决了更换管线时容易产生胶管错位扭曲现象，降低了组装或更换管线的难度，提高了工作效率，延长了胶管的使用寿命。
[1]
扩口式排泥胶管主要规格参数
船型 | 输泥钢管内径（mm） | 胶管内径（mm） | 扩口内径（mm） | 扩口长度（mm） | 钢帘层数 | 尼龙帘布层数 | 胶管长度（mm） |
80m3/H | φ300 | φ300 | φ316 | 200 | 4 | 16 | 1500 |
φ350 | φ350 | φ375 | 250 | 4 | 16 | 1500 |
200m3/H | φ400 | φ400 | φ414 | 250 | 4 | 16 | 1100 |
φ414 | φ414 | φ430 | 250 | 4 | 16 | 1100 |
350m3/H | φ560 | φ560 | φ585 | 250 | 6 | 24 | 1400 |
海狸1600 | φ500 | φ500 | φ530 | 250 | 6 | 24 | 1500 |
海狸3800 | φ650 | φ650 | φ700 | 315 | 8 | 32 | 2000 |
海狸4600 | φ700 | φ700 | φ750 | 315 | 8 | 32 | 2000 |
