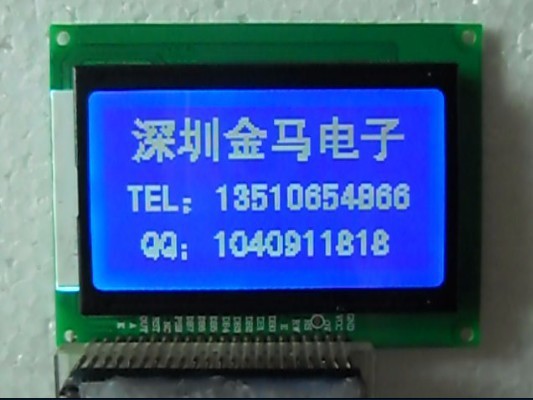

带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:
（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点 （3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符 （5）、2MHZ时钟频率 （6）、显示方式：STN、半透、正显 （7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点 （9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃
模块接口说明：
*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口
管脚号 | 管脚名称 | 电平 | 管脚功能描述 |
1 | VSS | 0V | 电源地 |
2 | | 3.0+5V | 电源正 |
3 | V0 | - | 对比度（亮度）调整 |
4 | RS(CS） | H/L | RS=“H”,表示DB7——DB0为显示数据 RS=“L”,表示DB7——DB0为显示指令数据 |
5 | R/W(SID) | H/L | R/W=“H”,E=“H”,数据被读到DB7——DB0 R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR |
6 | E(SCLK) | H/L | 使能信号 |
7 | DB0 | H/L | 三态数据线 |
8 | DB1 | H/L | 三态数据线 |
9 | DB2 | H/L | 三态数据线 |
10 | DB3 | H/L | 三态数据线 |
11 | DB4 | H/L | 三态数据线 |
12 | DB5 | H/L | 三态数据线 |
13 | DB6 | H/L | 三态数据线 |
14 | DB7 | H/L | 三态数据线 |
15 | PSB | H/L | H：8位或4位并口方式，L：串口方式（见注释1） |
16 | NC | - | 空脚 |
17 | /RESET | H/L | 复位端，低电平有效（见注释2） |
18 | VOUT | - | LCD驱动电压输出端 |
19 | A | VDD | 背光源正端（+5V）（见注释3） |
20 | K | VSS | 背光源负端（见注释3） |
