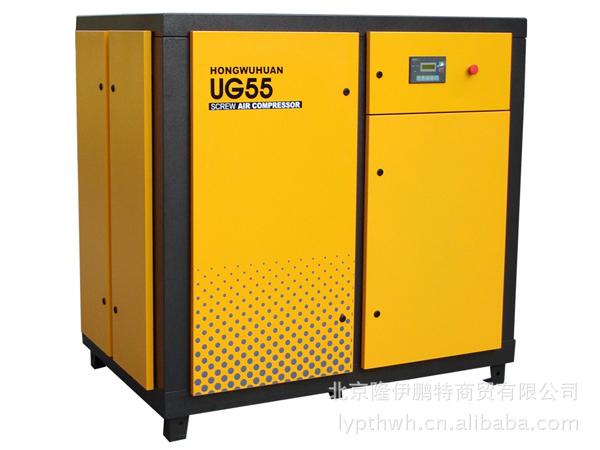

产品名称：UG系列固定式螺杆式空气压缩机
一、产品特点
●低转速的主机选配，实现低噪声、大排量。
●美国NEMA标准的premium高效电机设计和制造，F级绝缘，瑞典SKF进口轴承，电机效率高，储备功率大，即使在较恶劣的工作环境也能正常工作。
●德国弹性联轴器直联传动，传动效率高，运行振动和冲击阻力小。
●油气混合物以合适的流速进入专业设计的、大型的油气分离器，经多级分离，再通过高品质油气分离器芯的亲和聚结过滤，分离后的压缩空气含油量≤3ppm。
●高效进气过渡器、高品质的精密油滤器，过滤精度高，延长机头的使用寿命。
●电脑模拟设计，冷却风之梯度式温度分布，冷却效果佳，节能。
二、技术参数
机器型号 | UG22A | UG37A | UG55A | UG75A | UG90A | UG110A |
排气量
(m3/min)／
排气压力(bar) | 3.8/7 | 6.5/7 | 10.3/7 | 13.5/7 | 16.3/7 | 20.7/7 |
3.6/8 | 6.2/8 | 9.6/8 | 12.5/8 | 15.7/8 | 18.6/8 |
3.3/10 | 5.6/10 | 8.5/10 | 11.5/10 | 14.2/10 | 17/10 |
2.9/12 | 5.0/12 | 7.5/12 | 10.3/12 | 13/12 | 16.1/12 |
排气量(CFM )／排气压力(PSI) | 134/101.5 | 230/101.5 | 364/101.5 | 477/101.5 | 576/101.5 | 731/101.5 |
127/116 | 219/116 | 339/116 | 442/116 | 555/116 | 657/116 |
117/145 | 198/145 | 300/145 | 406/145 | 502/145 | 600/145 |
102/174 | 177/174 | 265/174 | 364/174 | 459/174 | 569/174 |
输气温度(℃) | 环境温度+10～15 |
停机保护温度(℃) | 110 |
气体含油量(ppm) | ≤3 |
吸气条件 | 环境温度≤45℃，大气压力下，相对湿度低于80% |
传动方式 | 皮带传动 | 齿轮/直联传动 | 齿轮／直联传动 |
冷却方式 | 风冷 |
启动方式 | Y-△ |
输入电源(V)/(PH)/(Hz) | 380/3/50 |
输入功率(HP/kW) | 30/22 | 50/37 | 75/55 | 100/75 | 125/900 | 150/110 |
电动机转速(rpm) | 2940 | 2950 | 2970 | 2970 | 2970 | 2970 |
输气管口尺寸 | G1 | G1 1/4 | G1 1/2 | PN1.6DN50 | PN1.6DN65 | PN1.6DN65 |
外形尺寸(LxWxH)(mm) | 1150x950x1380 | 1486x1051x1465 | 1590x1088x1500 | 1906x1186x1575 | 2213x1366x1742 | 2500x1600x2090 |
机组重量(kg) | 580 | 850 | 1050 | 1380 | 1550 | 2050 |
