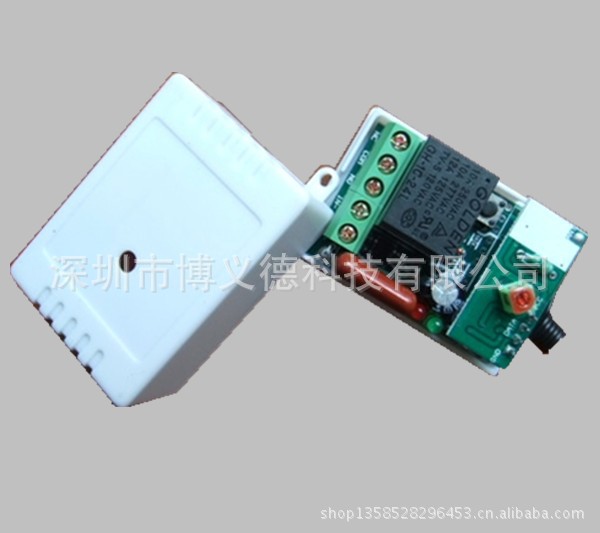

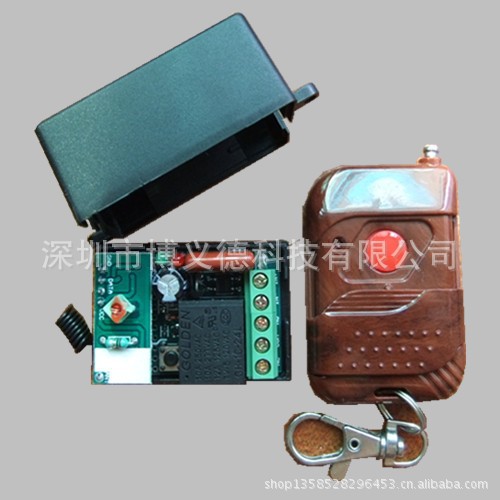

产品图片

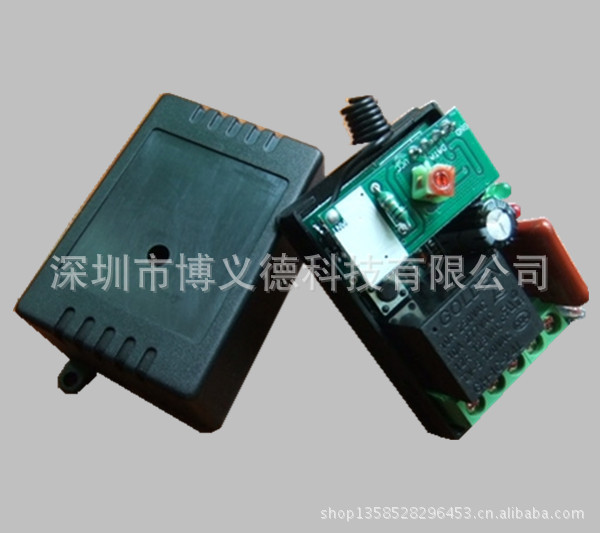

开关外壳 有白色、黑色选择，亲需要哪款请联系卖家说明。

产品参数

 工作电压：AC220伏      负载功率：10A     编码方式：学习型

工作方式：自锁、互锁或点动

输出方式：有源输出（输出220伏电压）

接收频率：315MHZ    遥控距离：(根据配不同的遥控器来决定他的距离)

控制板尺寸：12*30.5*45mm

工作方式：有点动/ 自锁 /互锁

接线方法1：【本接线图为不带电输出，即为接通电源之后是没有电输出，需要遥控器控制才有电输出。简单说：就是由遥控控制他的电源通断】

接线方法2：【本接线图为带电输出，可与墙壁开关配合使用，带电输出即为：接入电源之后 输出端口即有电压输出，需遥控来控制它的断开】

接线方法3.【本款接线图为220V控制板 控制12V电压】

控制板上五接线端口说明：

IN+:为火线输入  IN-:为零线输入 NO为常开端    COM为公共端     NC为常闭端

使用说明：
按下遥控器任一个按键，如果学习指示灯闪烁，则表示此遥控器可以学习配套本产品。

1清零：常按住学习按键，学习指示灯亮，5秒钟后灯灭，表示清零成功。清零后，之前所配套的遥控器都不再起作用。注意：如果出厂之前已经配套好，则不要进行清零操作！

2选择工作方式：清零的操作后不松手，两秒后指示灯闪一下，松手则表示选择点动的工作方式；如果闪两下再松手，则表示选择自锁的工作方式；如果闪三下再松手，则表示选择互锁的工作方式。

3配套遥控器：选择好工作方式后，按住学习按键不放，指示灯亮，松开手，按所要配套的遥控器发射信号，指示灯闪三下后亮，表示已经学习好该遥控器此按键；紧接着按遥控器另外一个按键，指示灯闪两下后灭，表示已经学习好此按键。如需多配遥控器，重新操作此步即可！

注意： 本产品可以配套固定码遥控器和学习码遥控器，如果为同类的固定码遥控器，只需按已经配套好的遥控器编同样的地址码即可，可配任意个遥控器；如果为学习码遥 控器，则按第三步操作即可，此类遥控器最多只可配套16个，如再配，则第一个遥控器不再起作用，依此类推。如果发现别人的遥控器也可以控制您的开关（重码 现象），则先将开关进行清零操作，然后将遥控器换成另外一个地址码，重新配套即可。
