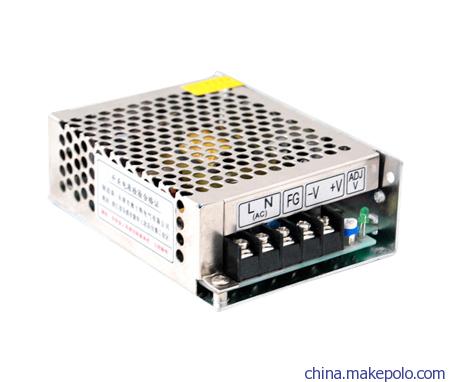

产品简介

      低价格、高可靠
105℃输出电容器
全球适用AC输入电源
效率高、工作温度低
软启动电流、有效降低AC输入冲击
有短路保护、过载保护
体积小、重量轻
100%满负荷烧机测试
内装EMI滤波器、纹波极小
​

性能	型号
	MS-100-5	MS-100-12	MS-100-15	MS-100-24
直流输出电压	5V	12V	15V	24V
输出电压容差（注2）	±2%	±1%	±1%	±1%
额定输出电流	20A	8.2A	6.6A	4.2A
输出电流范围	0～20A	0～8.2A	0～6.6A	0～4.2A
纹波及嗓音（注3）	75mVp-p	75mVp-p	75mVp-p	50mVp-p
进线稳定度（注4）	±0.5%	±0.5%	±0.5%	±0.5%
负载稳定度（注5）	±1%	±0.5%	±0.5%	±0.5%
直流输出功率	100W	98.4W	99W	100.8W
效率	75%	78%	78%	82%
直流电压可调范围	±10，-5%	±10%	±10%	±10%
输入电压范围	AC170～264V 47～63Hz；240～370VDC
输入电流	0.65A/230V
冲击电流	冷启动电流36A/230V
漏电流	<0.5mA/240VAC
过载保护	105%～150%类型：切断输出 复位：自动恢复
过电压保护	......
高温保护	......
温度系数	±0.03%/℃(0～50℃
启动、上升、保持时间	200ms 100ms 30ms
抗震性	10～500Hz，2G 10min，/1周期，时长60分，各轴
耐压性	输入输出间：1.5KvAC输入与外壳：1.5KvAC输出与外壳：0.5KvAC
隔离电阻	输入输出间：输入与外壳，输出与外壳：500VDC/100MΩ
工作温度、湿度	-10℃～+60℃（参考输出特性图），20%～90%RH
存储温度、湿度	-20℃～+85℃，10%～95%RH
外形尺寸	157×97×38mm
重量	0.5Kgs
安全标准	满足UL1012要求（不申请标记）
EMC标准	.........

注：1.以上参数测试条件为：230VAC输入，额定负载，25℃ 70%Rh，温度。
2.容差：包括设定容差，线路稳定度（注5）
3.纹波测试：20MHz用“A12”双绞线，中断用0.1uF&47uF电容器短路。
4.进线电压稳定度测试：满负载时进线最低电压到最高电压。
5.负载稳定度测试：负载从0%到100%。
​

​
