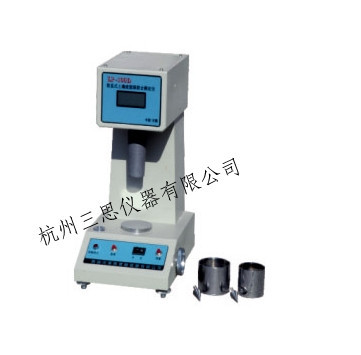

LP-100D数显液塑限联合测定仪（杭州三思仪器）

一、 概述

LP-100D数显液塑限测定仪适用于粒径不大于0.5mm.有机质量不大于试样总质量5%的土，当装好土样的试杯防在升降座上，提上圆锥仪，旋转螺杆使升降座上升，土样表面和锥尖刚好接触时，指示灯亮，锥体自行下沉。圆锥仪上有玻璃刻线，经光学放大系统投射到读数窗屏上，即可读出锥入深度。

二、数显液塑限联合测定仪技术指标

1、圆锥仪总重：76g±0.2g 和100g±0.2g

2、圆锥角度：30°±0.2°

3、测读入土深度：0～22mm

4、测读精度:0.1mm，估读0.05mm

5、测量时间：5秒

6、电磁吸力：>100g

7、电源：220V ±10%

三、数显液塑限联合测定仪主要结构

1)底脚 2)底座 3)升降座 4)螺杆 5)圆锥仪6)光学系统 7)机架 8)读数窗。

四、数显液塑限联合测定仪操作规程：

1、调节底脚螺母，使工作面水平。

2、接通电源，放上测试土样，再使电磁头吸住园锥仪，使微分尺垂直与光轴。

3、调节投影物镜，使微分尺影象清晰，再调零线调节旋扭，使屏幕上的零线与微分尺零线的影象重合。（出厂前已调好）

4、转动平台升降螺母，当锥尖刚与土面接触，计时指示管亮，圆锥仪自动落下，延时5秒，读数指示管亮，即可读数。如要手动操作，可把开关扳向“手动”一侧，当锥尖与土面接触时，接触指示管亮，而圆锥仪不下落，需要手动按扭，圆锥仪才自由落下。

5、读数后，要按复位按扭，以便下次进行试验。

五、数显液塑限联合测定仪使用说明

1、取有代表性的天然含水量或风干土样进行试验,如土中含大于0.5㎜的颗粒或夹杂物较多时,可采用风干土样,用带橡破头的研杵或用木棒在橡皮上压碎土块,试样必须反复研碎,过筛,直至可研碎的土块全部通过0.5㎜筛,取筛下土样用“三皿法”或“一皿法”进行制样;

(1)三皿法,取筛下土样200克左右,分开放入三个盛土皿中,用吸管加入不同数量的水或自来水,土样的含水量分别控制在液限、塑限以上和它们中间状态附近,用调土刀调匀、盖上湿布、放置18小时以上。

(2)一皿法: 取筛下土样100克左右放入一个盛土皿中,用上述方法加水、调土闷土。

　　为土样的含水量控制在液塑限以上,在进行锥入深度和含水量测定后,依次加水,按上术方法进行第二点和系三点入土深度和含水量测定,该两点和含水量应分别控制在液塑限中间状态附近和液限附近,但加水后充分搅拌均匀、闷定时间可适当缩短。

2、将制备好的土样充分搅拌均匀,分层装入土样试杯、用力压密、使空气也、逸出、对于较干的土样,应先充分搓揉,用调土刀反复压实,试验杯装满后,刮成与杯边齐平。

3、调平LP-100型数显液塑限联合测定仪,提起锥杆,按下百分表、将百分表调零。

4、将装好土样的试杯放在数显液塑限联合测定仪的升降盘座上,调整升降并帽(或调整升降盘)待锥尖与土样表面刚好接触时停止升降、紧固并帽、接通电源,找开电源拔动开关,按下工作按钮、园锥自动下落,达到5秒钟时,园锥径释放器自动锁紧停止下落,按下百分表表头接触倒园锥上平面、这时的读数值就是该土样的锥入深度h1

5、 改变锥尖与土体接触位置(锥尖两次锥入位置距离不小于1厘米)重复3条及4条步骤得锥入深度h2 h1 h2允放误差小于0.5毫米,否则应重作,取h1 h2平均值作为平均锥入深度h0

6、去除锥尖入土处凡林,取10克以上的土样两个,分别装入称量盒内、称重(准确至0.01克)、测其含水量W1W2(计算到0.1%)计算含水量平均值W0

7、重复2、3、4、5、6条步骤,对其它两个含水量土样进行试验,并测其锥入深度和含水量。

8、在双对数座标纸上以含水量W为横座标,锥入入深度为纵座标,点绘三个不同含水量的H-W图,连此三点,应呈一条直线,如三点不在同一直线上,可用较高含水量的点和通过其于两点的重心处一点连成直线。

9、在H-W图上,查得入土深度H=20毫米所对应的含水量W,即为该土样的液限We

10、根据9条求出的液限We,通过液限与塑限入土深度关系图 (hp-We)查得或根据HP=算出HP再由H-W图求出入土深度为HP时所对应的含水量W即为该土样塑限WP。

六、液塑限仪的维护与保养

1.每次试验完毕，均需对仪器作全面清扫工作，不让碎土、灰尘等留在仪器上，对光学元器件不要用手直接接户，防止划伤。

2.做好清洁工作后，即将仪器放入箱内，放置于干燥、不受日光直接照射处
