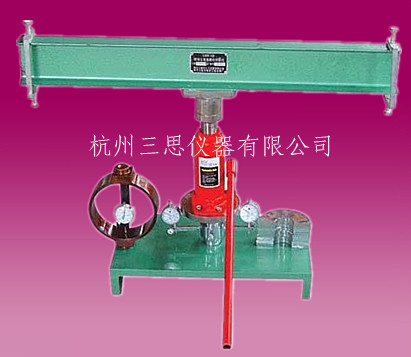

现场CBR值测定仪，新一代野外土基现场承载比测定仪（研制单位：杭州三思仪器）

一、   用途：

现场CBR值测定仪根据JTJ059-95《公路路基路面现场测试规程》而设计制造,，适用于公路现场测定各种土基材料的现场CBR值，本仪器的工作原理是利用后轴承重不小于60KN的载重汽车，用千斤顶进行加荷，通过贯入杆测得贯入量及测力计测得的载荷重量，计算出土基现场的CBR值。

二、现场CBR值测定仪主要技术参数：

1.液压千斤顶100KN及球座；

2.测力计：60KN；

3.贯入杆：直径Φ50mm；长度：200mm；

4.承载板：1.25kg/块；4块；

三、现场CBR值测定仪操作规程：

1、将试验地点约直径φ30cm，范围表面找平，用毛刷刷尽浮土，如表面为粗粒土时应撒布少许洁净的干砂填平，但不能覆盖全部土基避免形成一层。

2、按图设置本仪器，千斤顶上端装在球座及钢球，测力计上端旋入垫板，千斤顶及球座顶在汽车后轴上且调节高度适中，贯入杆应与土基紧密接触。

3、安装贯入量测定装置，将平台，表夹，百分表按图装好，

4、在贯入杆位置安装4块1.25mm分开成半圆的承载板（共5KG)

5调节测力计及贯入量百分表，调零，初始数据。

6、启动千斤顶，使贯入杆慢速（约1mm/min）压入土基，当相当于贯入量为0.5、1.0 1.5 2.0 2.5 3.0 4.0 5.0 7.5 10.0 及12.5mm时，分别读取测力计读数，根据情况，也可在贯入量达到7.5mm时结束试验。

7、卸除载荷移去测定装置。

8、在试验点取样，测定材料含水量，在紧靠试验点旁边的适当位置，用罐砂法或环刀法测定土基的密度。

9、根据试验数据，填写现场CBR值测定计量表，计算现场CBR值
