1．概述

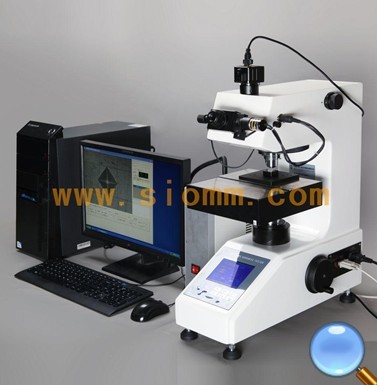

AHVD-1000XYZ型全自动高端数显显微硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术，通过计算机主机实现对显微维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。
2．组成
AHVD-1000XYZ全自动显微维氏硬度测量系统中，计算机主机通过RS232串口，控制显微维氏硬度计的动作并接收硬度计的相应信息；计算机主机通过RS232串口，控制平台控制箱并通过平台控制箱，控制自动载物台移动并接收相应信息；控制自动聚焦装置，将自动载物台移动到最佳像面。显微维氏硬度计所压的压痕的光学信号，通过数字摄像头成像在计算机显示器上，再通过自动、手动读数，测得维氏硬度值。
3．系统功能
A．系统联动
通过串口实现对硬度计动作的控制及信息的获取。包括控制硬度计转塔、加载、保载时间设定、照明亮度调节以及当前压力等实验参数的获取。
B．平台联动
控制电动载物台按照设定的方向、距离、速度进行各种方式的移动。
C．聚焦联动
控制电动载物台上下调节，自动寻找到最佳焦面。
D．数字成像
采用最新流行的数字成像技术，通过USB2.0接口成像。
E．硬度测量
通过自动读数、手动读数等方式，实现维氏硬度或努氏硬度数值值的读取，并可转换为多种硬度等效值。
F．结果输出
存储测量结果、测量环境、压痕图像等多种试验过程数据及结果数据，打印检测报告及图像。
4．性能特点
A．与硬度计系统全面互动
全面控制硬度计动作及硬度计参数采集，包括硬度计物镜、压头的选择、保载时间的设置（1-20秒）、灯光亮度的调节（0-240级）、加载的启动以及力值的获取、实验方法（HV/HK）的选择、测量结果（D1、D2、HV）的获取等。
B．高精度、多样性的自动载物台控制
1）高精度的自动载物台
重复精度≤2微米；最小步距≤1微米；
操作方式为手动控制、电动控制、计算机控制；
2）方便的载物台控制
软件控制载物台的上电或下电状态，用户根据习惯，选择手动控制、电动控制、计算机控制等任一模式进行工作；
支持X，Y轴同步移动，节省移动时间；
3）精确的自动调焦
精准的调焦算法，可以轻松控制平台上下调节到最佳像面。
4）灵活的计算机控制模式
定位移动：物台直接移动到软件设定位置；
定点移动：选择试样上任一点，移动到压头下方；
定向移动：鼠标点击控制载物台进行八个方向任意移动，移动步距可设置；
任意移动：鼠标拖拽载物台向任意方向移动，便于用户浏览试样表面情况；
变速移动：平台移动时，共有五档速度可选；
其他功能：原点位置任意设置、自动复位、机械限位等多种专业功能，满足各种需求；
5）多样载物台应用模式
软件通过对硬度计控制、自动载物台控制、数字成像、自动/手动读数等多种方式的组合，提供各种程序化的试样测试方法。
6）功能强大的自动平台坐标设置方式
多种方式保证用户在样品摆放位置不垂直或水平时，仍然获得满意的测量结果。
两点方式：在样品图像上任意点击两点，即可指定物台的移动方向；
法线方式：选择相切于试样边缘的法线作为物台的移动方向；
角平分线：通过角度的选择，以其平分线方向作为样品移动方向；
C．高分辨率的数字成像技术
采用高分辨率的数字成像系统，最高分辨率达到130万像素（1280X1024），远远超过一般模拟摄像头的分辨率（小于40万像素），为高精度地测量提供了基础。
即插即用、带电插拔的USB2.0接口，使得安装和维护异常方便，无需关闭计算电源，即可完成所有安装、调试、维修工作。
支持多种图像格式存储，满足用户不同需求
D．先进独特的测量技术，保证高精度、高重复性的测量
1）方便适用的定标功能——利用标准测试卡，方便地进行整个系统的标定工作；
2）领先的自动读数技术——领先的自动读数技术，不仅可以得到亚像素、高精度、高重复性的结果，而且适用于一般的压痕图像甚至包括有少量锈蚀、划痕、光线不匀、浅腐蚀的图像，测量速度极快；
3）独特的手动点取、自动寻点技术——用户可以在压痕四个顶点附近，大致点取，系统自动判别最佳的顶点位置，直接读数；即满足一般用户的习惯，又大大降低用户的劳动强度；
4）一般的手动测量方法——包括4顶点测量、2对角测量等。4顶点测量时，可按任意顺序点取4个顶点，方便用户。
E．完善的结果处理、保存和输出功能
1）硬度换算
依据国家标准，自动进行多种硬度数值的转换，实时显示。
2）超差报警
根据设定的硬度允许值的上下限，对于超差的试样进行提示报警。
3）硬度——深度曲线
根据测量数据，可画出硬度——深度曲线；并可选择多条曲线合并显示、独立显示等多种模式；
4）完整的测试参数及结果记录
保留全部的测试数据结果，结合图像存储，可存储测量数据，包括D1、D2、HV值、平台位置X、Y以及实验力值、保载时间、实验方法、定标系数等数据及测试参数。
5）多样的记录方式
可选择WORD、EXCEL、专用格式等多种文件格式；
6）固定倍率打印
根据用户需求，可将材料表面形貌，按照设定倍率进行打印。
5．技术指标
A．计算机主机
联想品牌主流机型：
B．适用操作系统
WINDOWS 2000/XP/VISTA
C．数字成像系统
高分辨率：130万像素（1280X1024）
高速采集：1280X1024分辨率：25帧/秒；640X512分辨率：79帧/秒；
高清晰度：黑白图像，清晰度更好；
靶面尺寸：1/2英寸
D．X-Y自动载物台
台面尺寸：大于110X110毫米
最大行程：25X25毫米
最小步距：小于1微米
移动速度：可调；
控制方式：手动控制、电动控制、计算机控制；
E．聚焦装置
满足40X自动聚焦；
支持手动聚焦；
F．X-Y物台计算机控制模式
定位移动、定点移动、定向移动、任意方向移动、设定轨迹移动等多种方式，移动方式可存储、可重复调用。
G．测量方式
半自动模式——自动载物台移动+手动调焦+自动读数
手动模式1——自动加载+手动目镜刻线测量
手动模式2——手动移动载物台+手动调焦+自动/手动测量
H．自动读数/手动读数
自动读数时间：单个压痕读数时间约300毫秒；
自动测量精度：0.1微米；
自动测量重复性：±0.8% (700HV/500gf，成像清晰)
手动读数：手动点取，自动寻点、4点测量、2对角线测量；
I．结果保存/输出
存储/输出测量数据及实验参数，包括D1，D2，HV，X，Y等；
存储/输出有效硬化层深度曲线报告；
存储/输出图像。
