产品介绍
限位开关包括防水，防爆和特殊材质等系列，具有圆顶指示器和远程位置状态反馈的功能。
特点
- 采用坚固紧凑的压铸铝材质.
- NAMUR 支架
- 可以选择不锈钢材质的限位开关 (LSB-500)
参数
LSB-100
| 描 述 | 标 准 配 置 | 选 项 |
| 防护等级 | 非防爆 IP67 | IP68 |
| 外部涂层 | 环氧树脂 | 尼龙涂层 |
| 动作温度 | -20℃~ + 80℃ | 高温 (~+100℃) /低温 (-40℃~) |
| 电气接口 | 2 – PF1/2 ” | NPT1/2 ” , M20X1.5, PG13.5 |
| 接线端子 | 8 口接线端子排
(开关用 6个, 电磁阀用 2个) | |
| 位置指示 | 0°~ 90° 圆顶指示器 | 其他 (如 3通 L-port , T-port) |
| 安装支架 | 不锈钢支架
NAMUR型， SS1 或 SS2 | SS3, MT1 |
| 开关 (传感器) | 2-SPDT 机械开关 (C型) | 接近开关(P & F, Autonics),
磁感应开关 |
壳体材质 | 压铸铝 | |

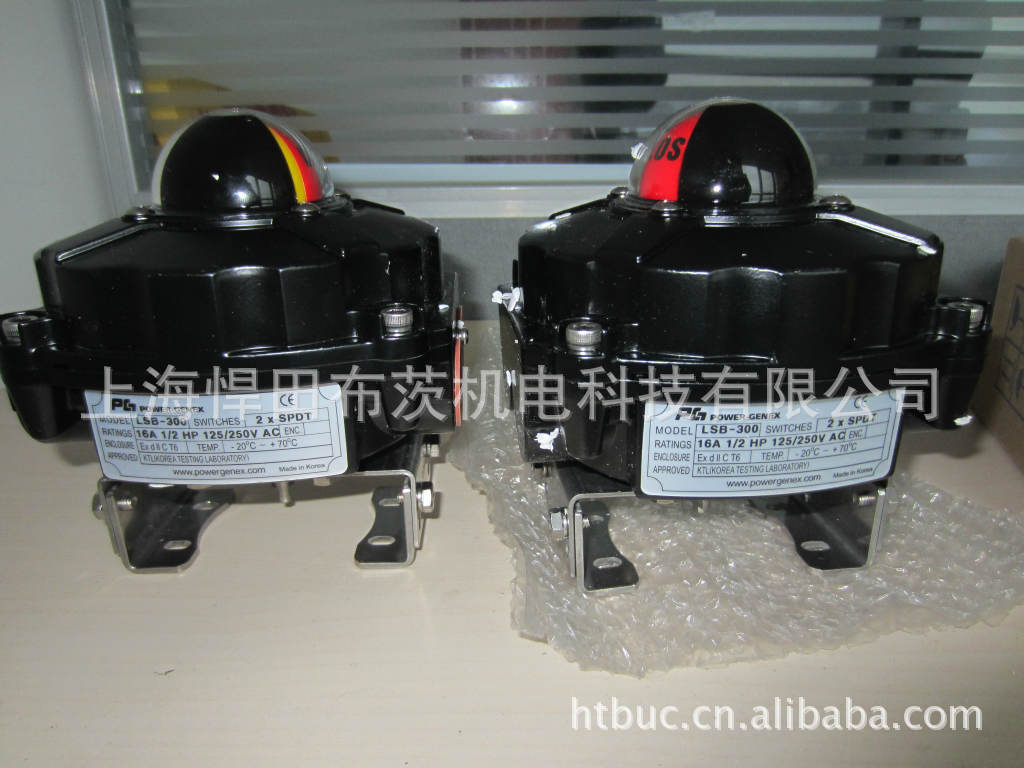

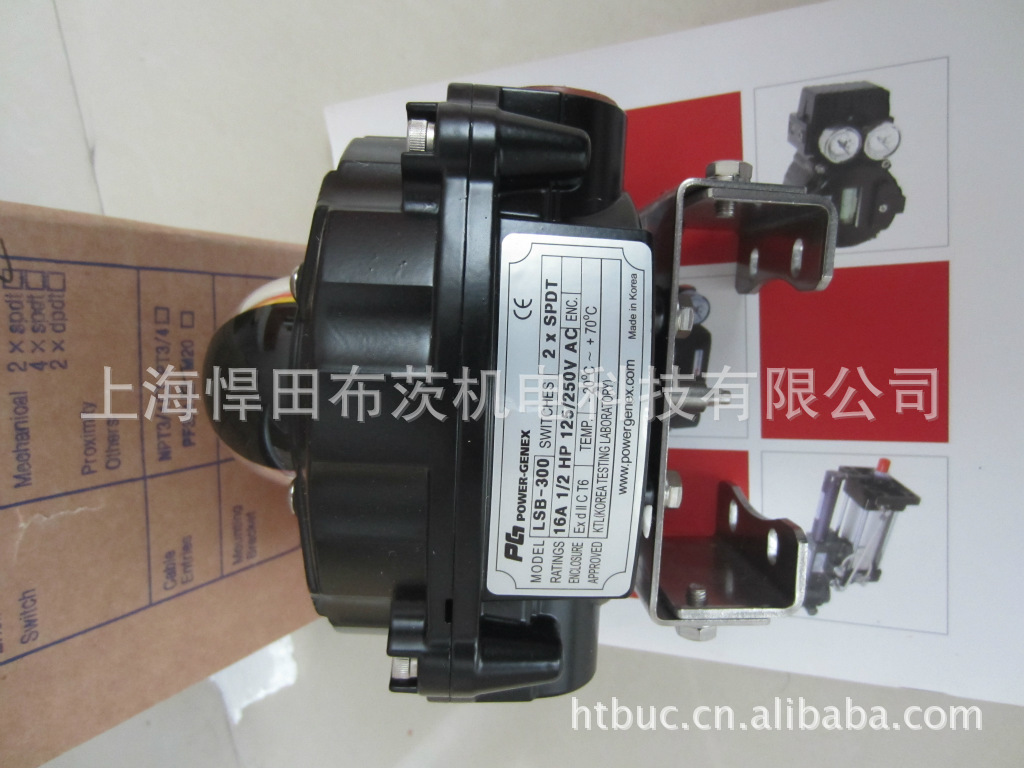

LSB-300 & LSB-500
描 述 | 标 准 配 置 | 选 项 |
| 防护等级 | 防爆型 Exd IIC T6, IP67 | IP68 |
| 外部涂层 | 环氧树脂 | 尼龙涂层 |
| 动作温度 | -20℃ ~ + 80℃ | 高温 (~+100℃) /低温 (-40℃~) |
| 电气接口 | 2 – PF3/4” | NPT3/4”, M25X1.5, M20X1.5 |
| 接线端子 | 8 口接线端子排
(开关用 6个, 电磁阀用 2个) | |
| 位置指示 | 0°~ 90° 圆顶指示器 | 其他 (如 3通 L-port , T-port) |
| 安装支架 | 不锈钢支架
NAMUR型， SS1 或 SS2 | SS3, MT1 |
| 开关 (传感器) | 2-SPDT 机械开关 (C型) | DPDT 开关
接近开关(P & F, Autonics),
磁感应开关
位置传送器
(输出信号 0~1Kohm, 4-20mA) |
壳体材质 | 压铸铝 (LSB-300) | 不锈钢 316L (LSB-500) |
订货方法
|
| 项 目 | 代 码 | | 防护等级: | 1 : 非防爆
2 : 直行程非防爆
3 : 防爆 (Exd IIC T6) | | 开关种类 : | 0 : 机械开关
1 : 感应开关 | 开关 / 反馈 :
- 机械开关 /反馈
| 0 : 2 x SPDT
1 : 3 x SPDT
2 : 4 x SPDT
3 : 2 x SPST
4 : 2 x DPDT
5 : 2 x SPDT + 0 - 1k ohm 输出
6 : 2 x SPDT + 4 - 20 mA 输出
7 : 2 x OMRON SPDT
VX-012-1A3镀金 | - 感应开关
| 0 : AUTONICS PS17-5DNU
1 : P&F NJ2-V3-N
2 : P&F NJ4-12GK-SN
3 : P&F NBB2-V3-E2 |
| | 项 目 | 代 码 | 电气接口: | LSB-100 & 200 | A : PF 1/2 (基本)
B : NPT 1/2
C : M20 x 1.5
D : PG13.5 | | LSB-300 & 500 | E : PF 3/4 (基本)
F : NPT 3/4
G : M25 x 1.5
C : M20 x 1.5 | 位置指示 :
(不适用于LSB-200) | N : 2-way (基本)
L : 3-way L-port
T : 3-way T-port | 安装支架:
(不适用于LSB-200) | 0 : 无
1 : 80x30x20
2 : 80x30x30
3 : 130x30x30
4 : 多用型支架 |
|
