NHR-5700系列多回路测量显示控制仪
| |
 概述
| NHR5700系列多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
 双屏LED数码显示，PV显示测量值，SV显示当前通道号。
可巡回检测8～16路测量信号，各输入通道测量信号互不干扰。
具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。
报警方式可选择8路或16路“统一报警输出”、“16路分别报警输出”，“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能，仪表面板带LED报警指示灯。
变送输出方式可以选择“统一变送输出”、“8路分别变送输出”、“按指定输入通道的采样值变送”、统一变送、“十六路采样值加权平均变送”、“十六路输入最大值变送”、“十六路输入最小值变送”。
仪表数据刷新周期2秒/16路。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。 | | | 仪表面板 |

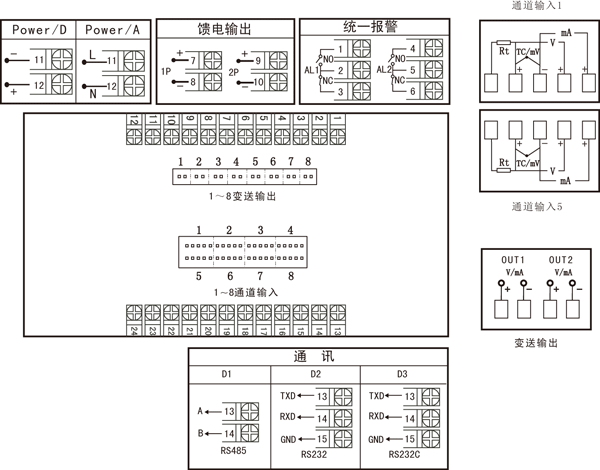

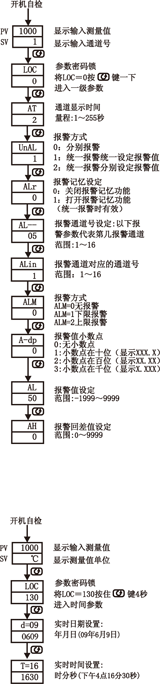

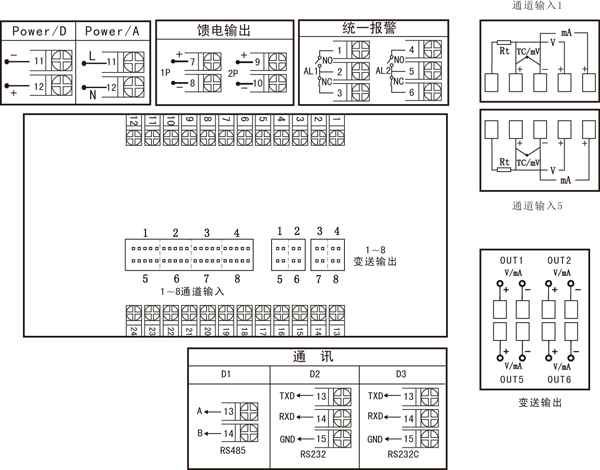

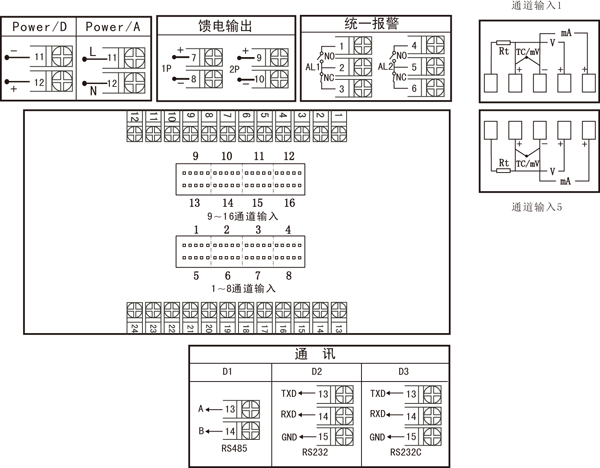

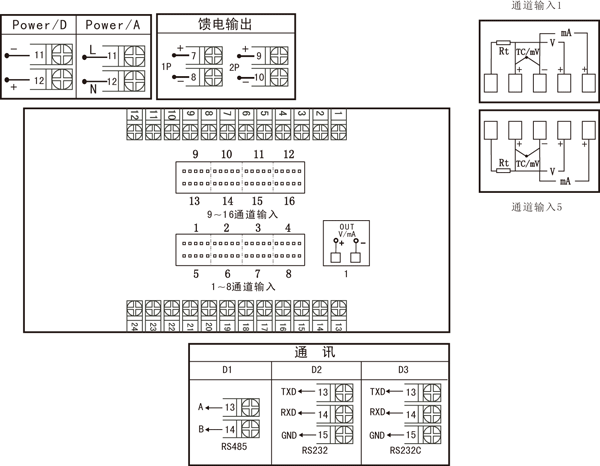

| | | 参数功能 | | 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 | 仪表接线图 | A、B、C型统一报警接线图
A、B型统一变送接线图
A、B型分别报警接线图
A、B型分别变送接线图
C型分别报警接线图
C型分别变送接线图
| 注：统一变送输出的接线端子在1号输出端子上。 | 仪表选型 | NHR-5710□-□-□/□/□/□( )-□-( )
8回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
NHR-5720□-□-□/□/□/□( )-□-( )
16回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ | | ①规格尺寸 | ②输入分度号 | | 代码 | 宽*高*深 | 代码 | 分度号（测量范围） | A
B
C | 160*80*136mm（横式）
80*160*136mm（竖式）
96*96*136mm（方式） | 00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 | 热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格 | | ③变送输出 | | 代码 | 输出类型（输出方式） | 0
1
2
3
4
5
00
01
02
03
04
05 | 4-20mA(统一变送)
1-5V(统一变送)
0-10mA(统一变送)
0-5V(统一变送)
0-20mA(统一变送)
0-10V(统一变送)
4-20mA(分别变送)
1-5V(分别变送)
0-10mA(分别变送)
0-5V(分别变送)
0-20mA(分别变送)
0-10V(分别变送) | | ④报警输出（继电器接点输出） | | 代码 | 报警通道 | X
1
2 | 无输出
统一报警
分别报警 | | ⑤通讯输出 | | 代码 | 通讯接口（通讯协议） | X
D1
D2
D3 | 无输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口 | | ⑥馈电输出 | | 代码 | 馈电输出（输出电压） | X
1P
2P | 无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示第一路12V，第二路24V馈电输出。 | | ⑦供电电源 | | 代码 | 电压范围 | A
D | AC100-240V(AC/50-60Hz)
DC 20-29V | | ⑧备注(无可省略) | | |
| 备注： | 1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、因为仪表的分别变送输出口与分别报警口是共用的，所以可按以下方式选择：
a、统一变送输出+统一报警输出
b、八路分别变关输出+统一报警输出
c、十六限分别报警输出
3、NHR-5720仪表不带分别变送和分别报警功能。
4、NHR-5720C仪表只能选择统一报警功能。
5、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5710A-27-0/1/X/X-A(统一变送输出/和统一报警输出)
例2：NHR-5720A-14-X/1/D1/X-A(统一报警输出)
例3：NHR-5710A-14-X/2/D1/X-A(分别报警输出)
例4：NHR-5710A-14-00/X/D1/X-A(分别变送输出) |
|
