515 系列日本三丰高度规

特点
? 量块的交错排列使其在同一标高上具有
上下两个测量面 (不包括 515-311)。
? 每个高度规都带有调零量块。
? 配有高度规专用木箱。

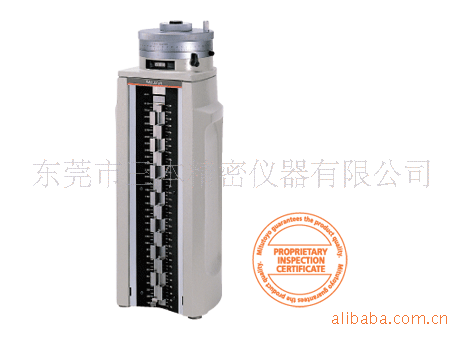

515-322
日本三丰数显高度规技术参数
测量范围(H): 参见性能参数
分度值: 0.001mm 或 .00001"
量块排列: 交错排列
量块行程: 20mm 或1"
量块进给螺距: 0.5mm/rev 或.025"/rev
量块间距精度: ±1.5μm (0 < H ≤ 310mm)
±2.5μm (310 < H ≤ 450mm)
±3.5μm (450 < H ≤ 610mm)
量块平行度: 2.0μm (0 < H ≤ 310mm)
2.5μm (310 < H ≤ 610mm)
量块进给精度: ±2.0μm (515-358, 515-359: ±2.5μm)
量块回缩精度: 2.0μm (515-358, 515-359: 2.5μm)
显示: 液晶显示
电池: SR44 (2 个), 938882
电池寿命: 正常使用情况下约为 1.8 年
重量: 9.5kg (515-354, 515-355)
13.6kg (515-356, 515-357)
16kg (515-358, 515-359)
功能
调零、预调、ABS/INC 测量模式转换、数据保持、SPC 数
据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
选件
515-112: 用于孔径表检验的辅助量块(mm)
515-119: 用于孔径表检验的辅助量块(inch)
––––––: 调整垫板(见213 页)
937387: SPC 电缆(1m)
965013: SPC 电缆(2m)
特点
? 数显标准型高度规，具有各种高度标准
测量所需性能。
? 带有SPC 数据输出。
? 每个高度规都配有调零装置。

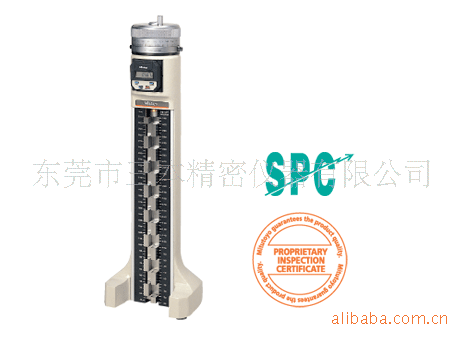

515-354

英制型
测量范围(H) 货号量块阶差
.2" < H ≤ 12.2" 515-311 .5" (直线排列)
.2" < H ≤ 12.2" 515-310 1" (交错排列)
性能参数
公制型
测量范围(H) 货号量块阶差
5 < H ≤ 310mm 515-322 20mm (交错排列)
英制型
测量范围(H) 货号量块阶差
.5" < H ≤ 12" 515-355 1" (交错排列)
.5" < H ≤ 18" 515-357 1" (交错排列)
.5" < H ≤ 24" 515-359 1" (交错排列)
日本三丰数显高度规性能参数
公制型
测量范围(H) 货号量块阶差
10 < H ≤ 310mm 515-354 20mm (交错排列)
10 < H ≤ 460mm 515-356 20mm (交错排列)
10 < H ≤ 610mm 515-358 20mm (交错排列)

日本三丰数显高度规212
交错排列 20mm
块规(可移动)
垂直定位
调整垫板
交错排列 20mm
块规(可移动)
垂直定位
调整垫板
高度规
515 系列

技术参数
测量范围(H): 参见性能参数
分度值: 0.001mm 或 .00001"
量块排列: 交错排列(515-311: 直线排列)
量块行程: 20mm 或1"
量块进给螺距: 0.5mm/rev 或 .025"/rev
量块间距精度: ± 1.5μm
量块平行度: 1μm
量块进给精度: ±1μm
量块回缩精度: 1μm
重量: 23kg
选件
515-112: 用于孔径表检验的辅助量块 (mm)
515-119: 用于孔径表检验的辅助量块 (用于 515-310)
515-121: 用于孔径表检验的辅助量块 (用于 515-311)
––––––: 调整垫板(见213 页)
特点
? 量块的交错排列使其在同一标高上具有
上下两个测量面 (不包括 515-311)。
? 每个高度规都带有调零量块。
? 配有高度规专用木箱。
515-322
数显高度规
515 系列
日本三丰数显高度规技术参数
测量范围(H): 参见性能参数
分度值: 0.001mm 或 .00001"
量块排列: 交错排列
量块行程: 20mm 或1"
量块进给螺距: 0.5mm/rev 或.025"/rev
量块间距精度: ±1.5μm (0 < H ≤ 310mm)
±2.5μm (310 < H ≤ 450mm)
±3.5μm (450 < H ≤ 610mm)
量块平行度: 2.0μm (0 < H ≤ 310mm)
2.5μm (310 < H ≤ 610mm)
量块进给精度: ±2.0μm (515-358, 515-359: ±2.5μm)
量块回缩精度: 2.0μm (515-358, 515-359: 2.5μm)
显示: 液晶显示
电池: SR44 (2 个), 938882
电池寿命: 正常使用情况下约为 1.8 年
重量: 9.5kg (515-354, 515-355)
13.6kg (515-356, 515-357)
16kg (515-358, 515-359)
功能
调零、预调、ABS/INC 测量模式转换、数据保持、SPC 数
据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
选件
515-112: 用于孔径表检验的辅助量块(mm)
515-119: 用于孔径表检验的辅助量块(inch)
––––––: 调整垫板(见213 页)
937387: SPC 电缆(1m)
965013: SPC 电缆(2m)
特点
? 数显标准型高度规，具有各种高度标准
测量所需性能。
? 带有SPC 数据输出。
? 每个高度规都配有调零装置。
515-354
英制型
测量范围(H) 货号量块阶差
.2" < H ≤ 12.2" 515-311 .5" (直线排列)
.2" < H ≤ 12.2" 515-310 1" (交错排列)
性能参数
公制型
测量范围(H) 货号量块阶差
5 < H ≤ 310mm 515-322 20mm (交错排列)
英制型
测量范围(H) 货号量块阶差
.5" < H ≤ 12" 515-355 1" (交错排列)
.5" < H ≤ 18" 515-357 1" (交错排列)
.5" < H ≤ 24" 515-359 1" (交错排列)
日本三丰数显高度规性能参数
公制型
测量范围(H) 货号量块阶差
10 < H ≤ 310mm 515-354 20mm (交错排列)
10 < H ≤ 460mm 515-356 20mm (交错排列)
10 < H ≤ 610mm 515-358 20mm (交错排列)
