日本三丰薄片千分尺

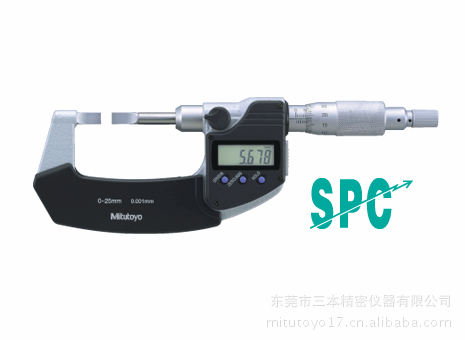

薄片型千分尺（422、122系列-非旋转心轴型）
特点：
- 测砧和心轴都带有一个薄片，可用于测量花键轴、键沟等不易测量位置的凹槽尺寸
- 棘轮锁定装置可保持恒定测力
- 带有一个基准杆（不包括25mm型）
测量面
- 平行度：3um(.00012″用于50mm以下型/（3＋L/100)um[(.00012＋.00004(L/4))″]用于50mm以上型
薄片尺寸(单位mm):A型:0.75*6 B型:0.4*6 C型:硬质合金头0.75*6 D型:硬质合金头0.4*6
性能参数
公制型数显型
测量范围 | 货号 | 编号 | 分辩率 | 精度 | 备注 |
0-25mm | 422-230 | BLM-25M | 0.001mm | ±3um | A型 |
0-25mm | 422-260 | BLM-25M/.4T | 0.001mm | ±3um | B型 |
0-25mm | 422-270 | BLM-25WM | 0.001mm | ±3um | C型 |
0-25mm | 422-271 | BLM-25WM/.4T | 0.001mm | ±3um | D型 |
25-50mm | 422-231 | BLM-50M | 0.001mm | ±3um | A型 |
25-50mm | 422-261 | BLM-50M/.4T | 0.001mm | ±3um | B型 |
50-75mm | 422-232 | BLM-75M | 0.001mm | ±3um | A型 |
75-100mm | 422-233 | BLM-100M | 0.001mm | ±4um | A型 |
英制/公制型数显型
测量范围 | 货号 | 分辩率 | 精度 | 备注 |
0-1" | 422-330 | .00005"/0.001mm | ±.00015" | A型 |
0-1" | 422-360 | .00005"/0.001mm | ±.00015" | B型 |
0-1" | 422-370 | .00005"/0.001mm | ±.00015" | C型 |
0-1" | 422-371 | .00005"/0.001mm | ±.00015" | D型 |
1"-2" | 422-331 | .00005"/0.001mm | ±.00015" | A型 |
1"-2" | 422-361 | .00005"/0.001mm | ±.00015" | B型 |
2"-3" | 422-332 | .00005"/0.001mm | ±.00015" | A型 |
3"-4" | 422-333 | .00005"/0.001mm | ±.0002" | A型 |
