【七海测量 EAGLE-M系列手动2.5次元影像测量仪 2.5次元测量投影仪】价格_厂家

品牌/型号

七海测量/2010/3020/4030/5040/6050/7060

操作方式

手动

品牌

七海测量

型号

2010/3020/4030/5040/6050/7060

加工定制

是

分辨率

0.5 μm（mm）mm

测量行程

详情请看产品介绍或咨询（mm）mm

放大倍率

15X-112X标配）

测量精度

（3.0 + L / 150）μm

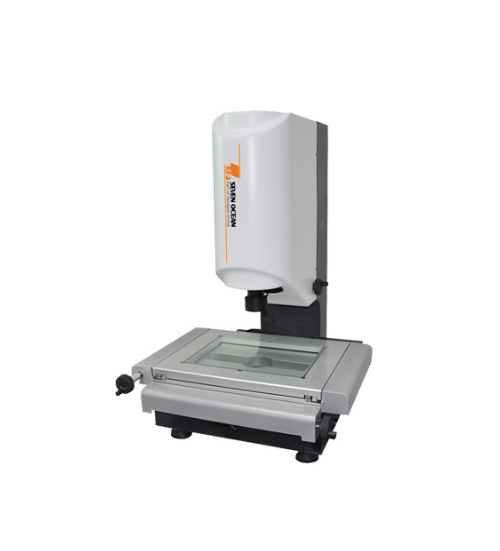

EAGLE-M系列手动2.5次元影像测量仪

【产品介绍】

2.5次元影像测量仪EAGLE-M引进Hexagon集团先进的影像技术和制造工艺，专门面对国内用户量身度做的高性能专业型手动影像测量仪，强大的扩展功能，美观大方的外观，配备高解析1/3"彩色CCD,业界领先的EF系列测量软件。二次元影像测量仪广泛应用于机械，电子，手机，模具及精密五金等行业的检测和设计开发应用。

【产品特点】

*00级高精度的花岗石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性；
*双层高精度高强度全铝合金的移动工作台，表面硬氧处理，稳定性好；
*2.5次元影像测量仪精密的V型导轨，和高精度无牙螺杆传动，减少机械位移误差；
*标准配置导航大地图功能；
*可选加七海专利实时同轴导航大地图系统；
*可选加的高端的双远心光路镜头技术的应用；
*可加装探针，进行触发测量，高度量测；
*搭配业界领先的专业版EF系列影像软件。

【技术参数】

型号		Eagle系列
		2010	3020	4030	5040	6050	7060
行程（mm）	X	200	300	400	500	600	700
	Y	100	200	300	400	500	600
	Z	200	200	200	200	300	300
外形尺寸（mm）		550X550 X950	920x600 x1150	1080X750 X1180	1220x830 x1180	2100X1100 X2000	2100X1250 X2000
工作台大小		360X260	550X500	610X510	710X610	850X750	890X850
机台重量		120kg	260kg	360kg	450kg	600kg	800kg
工作台承重（kg）		15kg	20kg	30kg	30kg	35kg	35kg
光栅尺分辨率		0.5 μm
测量精度		（3.0 + L / 150）μm
控制方式		手动
镜头		0.7-4.5 手动连续变倍镜头
摄像机		高解析1/3 ” 彩色CCD 摄像机
光源	轮廓光	LED冷光源，亮度连续可调
	表面光	LED冷光源，亮度连续可调
放大倍率		15X-112X(标配）
工作距离		90mm
电源		220 V ± 10% ，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆）
工作环境		20℃ ± 2℃，温度变化＜2℃/hr，湿度45% ~ 75%
		振动＜0.002g，低于15Hz
