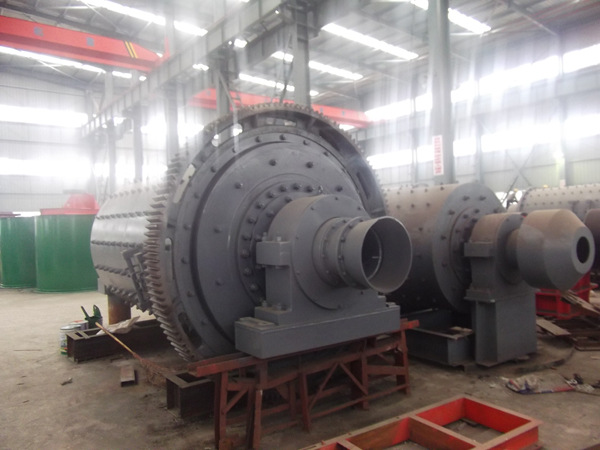

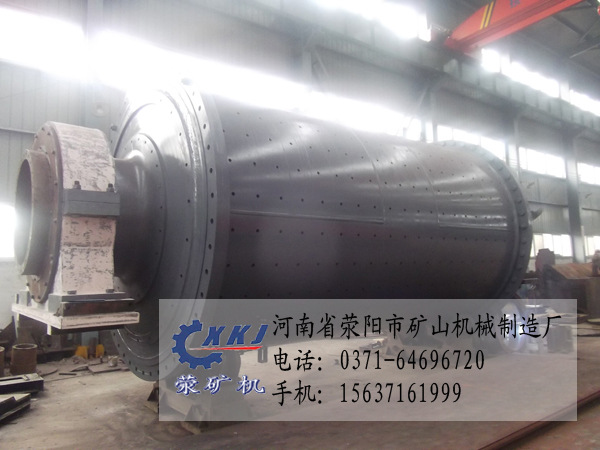

格子球磨机简介
格子球磨机在排矿端的带有中空轴颈的端盖内,装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条,将端盖分成八个扇形室,在每个扇形室内安装簸箕形衬板,并用螺钉固定在端盖上,然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式:一种是由两块合成一组,由楔铁压紧,楔铁则用螺钉穿过筋条固紧在端盖上,中心部分用中心衬板止口托住,以免它们倾斜和脱落;另一种是把两块合成一块,直接用螺钉固定。中心衬板是星形的,它由两块组成,用螺钉固定在筋条上。

格子型球磨机工作原理
本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。格子衬板上的孔是倾斜排列的,孔的宽度向排矿端逐渐扩大,可以防止矿浆倒流和粗粒堵塞。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室,然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套,且一端制成喇叭形叶片,以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出。

格子型球磨机技术参数
序号 | 规格 | 筒体 内径 长度 有效容积 mm mm m3 | 最大装载量 矿石 钢球 t t | 重量 t | 外型尺寸 长×宽×高 m | 电机 kw |
1 | 1500x1500 | 1500 1500 2.2 | 5 | 13.7 | | 37 |
2 | 2100x3000 | 2100 3000 9 | 20 | 50.6 | | 210 |
3 | 2400x3000 | 2400 3000 12 | 3.5 25 | 57.36 | 9.3×5.6×4.54 | 380 |
4 | 2700×3600 | 2700 3600 18 | 40 | 77 | | 530 |
5 | 3200×3100 | 3200 3200 21.9 | 47 | 104 | 8.06×6.4×5.5 | 800 |
6 | 4000×6700 | 4000 6700 75.95 | 19.6 139.8 | 235.9 | 15.6×8.43×7.1 | 1350 |
